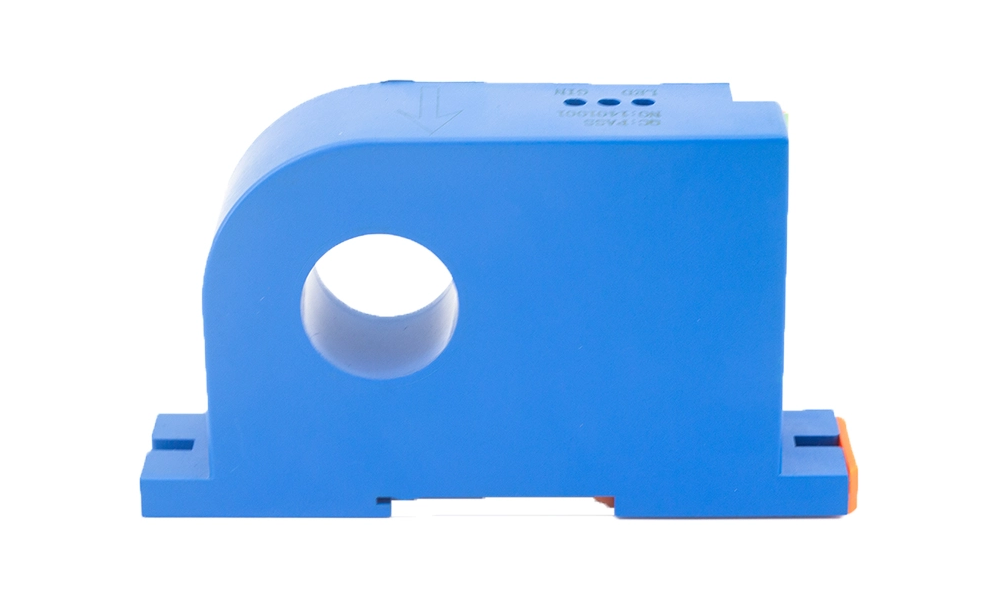

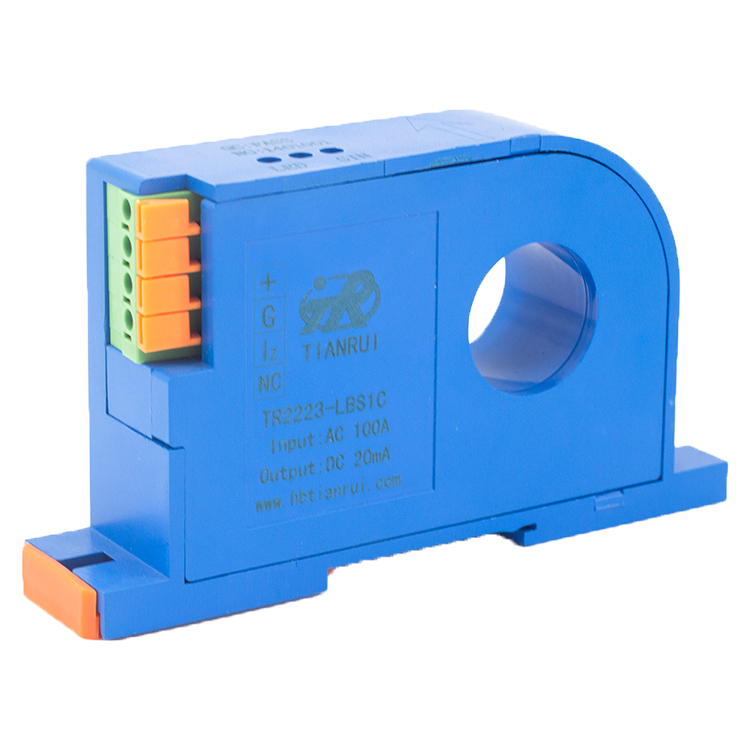

Was ist ein Wechselstromsensor?

Ein Wechselstromsensor , oft auch als Wechselstromsensor bezeichnet, ist ein elektronisches Gerät, das den durch einen Leiter fließenden Wechselstrom erkennt, misst und in ein nutzbares elektrisches Signal wie Spannung oder einen digitalen Ausgang für Überwachungs-, Steuerungs- oder Schutzzwecke umwandelt. Im Gegensatz zu Gleichstrom (DC) ändert Wechselstrom kontinuierlich Richtung und Stärke in einem periodischen Zyklus, typischerweise bei 50 oder 60 Hertz in Netzstromsystemen, was spezielle Erfassungsmechanismen erfordert, die sich von Gleichstrommessgeräten unterscheiden.

Die meisten Wechselstromsensoren arbeiten auf der Grundlage elektromagnetischer Induktion, wobei das häufigste Prinzip das eines Stromwandlers (CT) ist. Ein Stromwandler umgibt den stromführenden Leiter, ohne direkten elektrischen Kontakt herzustellen, und erzeugt ein Magnetfeld, das proportional zum primären Wechselstrom ist. Dieses Magnetfeld induziert in der Spule des Sensors einen Sekundärstrom, der dann über einen Bürdenwiderstand in ein messbares Spannungssignal umgewandelt wird. Dieses berührungslose Design sorgt für Sicherheit, da es den Messkreis elektrisch von Hochspannungsleitungen isoliert und so Kurzschlüsse und die Gefahr eines Stromschlags verhindert.

Wechselstromsensoren erfüllen wichtige Aufgaben in Industrie-, Wohn- und Automobilsystemen. Sie ermöglichen eine Echtzeitüberwachung des Stroms in Stromverteilungsnetzen, Motorsteuergeräten, Haushaltsgeräten, Solarwechselrichtern und Ladesystemen für Elektrofahrzeuge. Durch die Bereitstellung genauer Stromdaten unterstützen sie Überlastschutz, Energiemessung, Stromqualitätsanalyse und automatisierte Steuerungsfunktionen. In Industriemaschinen lösen diese Sensoren beispielsweise Abschaltungen aus, wenn ungewöhnliche Stromspitzen auftreten, und verhindern so Schäden an der Anlage.
