Was sind die Merkmale und Anwendungen von Stromwandlern?

Einführung

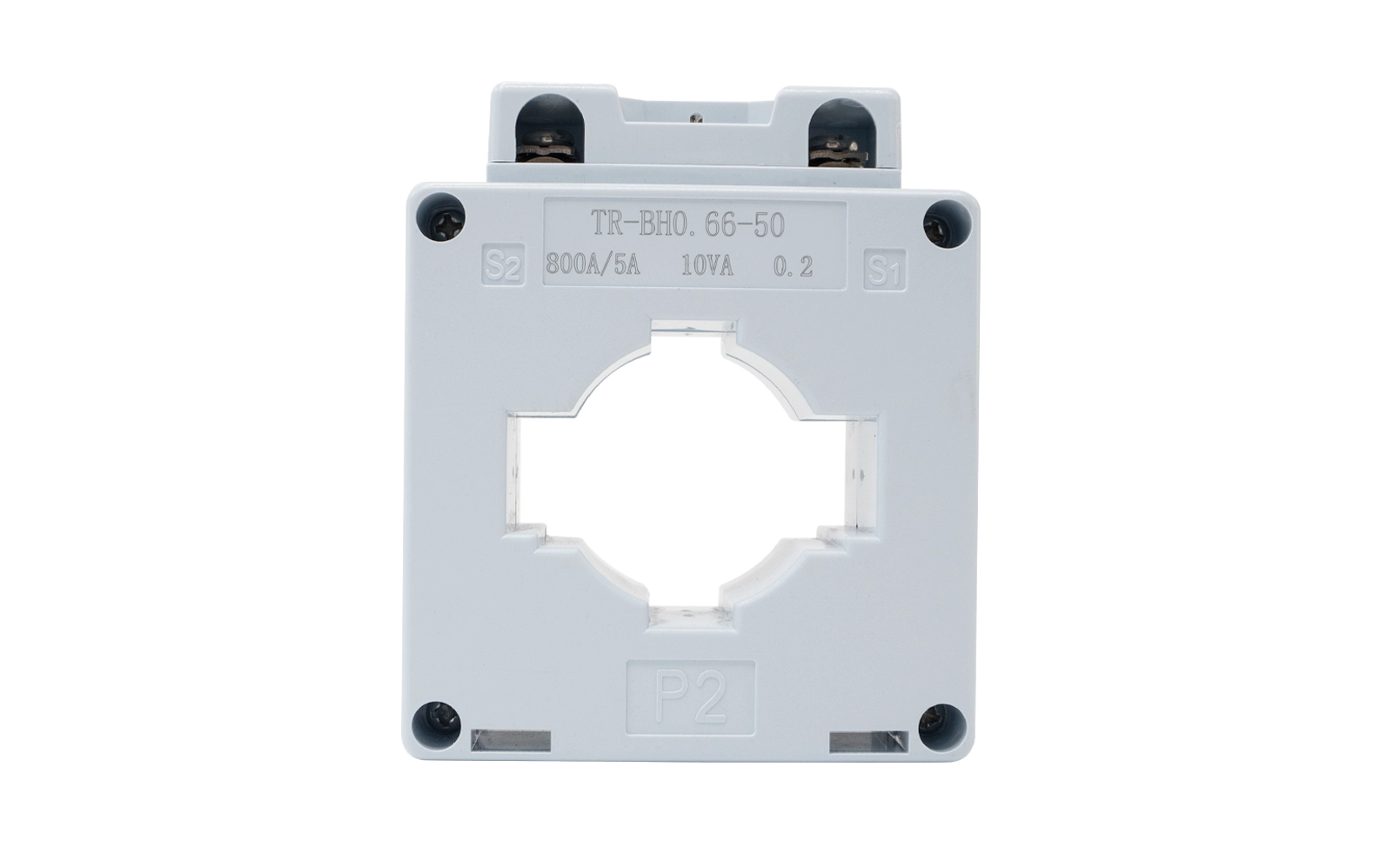

Ein Stromwandler (CT) ist eine wichtige Art von Instrumententransformator, der entwickelt wurde, um hohen Wechselstrom (AC) sicher in standardisierten Sekundärstrom mit niedrigem Pegel umzuwandeln. Es funktioniert nach dem elektromagnetischen Induktionsprinzip und entspricht der Kernbetriebslogik gewöhnlicher Transformatoren, ist jedoch eher für die Strommessung und den Stromschutz als für die Spannungsumwandlung optimiert. Es isoliert Hochspannungs-Primärkreise von Niederspannungs-Sekundärmess- und Regelkreisen, was in Energiesystemen und industriellen Elektrogeräten unersetzlich ist.

Technische Kernmerkmale

Erstens zeichnen sich hervorragende elektrische Isolierung und Sicherheitsleistung aus. Die Primärwicklung ist direkt mit Hochstrom-Hochspannungsleitungen verbunden, während die Sekundärseite mit Messgeräten, Relais und Überwachungsgeräten verbunden ist. Isolierstrukturen trennen Hochspannungs- und Niederspannungskreise wirksam und verhindern so den direkten Kontakt des Personals mit gefährlichen Hochstromschleifen. Eine wichtige Konstruktionsregel verbietet den Leerlaufbetrieb der Sekundärwicklung; Eine offene Sekundärseite erzeugt eine extrem hohe induzierte Spannung, die Geräte beschädigt und die persönliche Sicherheit gefährdet. Daher müssen CT-Sekundärseiten zuverlässig an einem Punkt geerdet werden.

Zweitens hohe Messgenauigkeit über alle vorgesehenen Arbeitsbereiche hinweg. Stromwandler mit Messqualität behalten unter Nennlast winzige Verhältnis- und Phasenfehler bei und gewährleisten so präzise Energieverbrauchsstatistiken für die Stromabrechnung. Stromwandler mit Schutzgrad priorisieren eine stabile Stromübertragung bei Kurzschlussfehlern. Ihre Eisenkerne werden aus Siliziumstahlblechen mit niedriger Sättigung hergestellt und widerstehen der magnetischen Sättigung, wenn große Fehlerströme ansteigen, sodass Schutzrelais abnormale Stromsignale schnell erfassen können. Darüber hinaus zeichnen sich Stromwandler durch eine hohe Überlastfestigkeit aus und überstehen vorübergehend große Fehlerströme ohne dauerhafte Kernentmagnetisierung oder Strukturschäden.

Drittens vielfältige Bauformen und bequeme Installation. Stromwandler vom Wundtyp eignen sich für Schwachstromszenarien; Stabstromwandler nutzen Stromschienen direkt als Primärwicklungen, um die Verkabelung zu vereinfachen. Split-Core-Clamp-On-CTs ermöglichen eine Live-Installation ohne Stromausfälle und werden häufig für die Überwachung von Renovierungen in späteren Phasen eingesetzt. Sie zeichnen sich außerdem durch kompakte Größe, geringen Energieverlust, lange Lebensdauer und Anpassungsfähigkeit an raue Umgebungen wie hohe Temperaturen, Feuchtigkeit und Staub in Umspannwerken und Fabriken aus.

Hauptanwendungsszenarien

Stromwandler arbeiten mit Wattstundenzählern zusammen, um große Leitungsströme auf 1 A oder 5 A Nennsekundärstrom für kommerzielle Strommessungen herunterzuskalieren. Stromnetzbetreiber installieren Mess-CTs an Umspannwerken, Industriefabriken und Hochspannungs-Benutzerzugangspunkten, um den Stromverbrauch genau zu erfassen und eine faire Abrechnung zu ermöglichen, die die Grundlage für Netzgebührensysteme bildet.

Als zentraler Bestandteil des Schutzes elektrischer Systeme übertragen Stromwandler Echtzeitdaten an Schutzrelais. Bei Kurzschlüssen, Überlastungen oder Phasenfehlern werden ungewöhnlich große Ströme sofort erkannt. Relais lösen Leistungsschalter aus, um fehlerhafte Abzweige schnell zu durchtrennen und so ein Durchbrennen von Geräten und großflächige Stromausfälle zu vermeiden. Sie decken den Transformator-Differentialschutz, den Leitungsüberstromschutz und den Motorüberlastschutz ab.

In automatisierten Produktionslinien, Frequenzumrichtern und intelligenten Stromverteilerschränken liefern Stromwandler Stromrückmeldungssignale für Regelsysteme. Controller passen die Ausgangsleistung entsprechend den erfassten Stromwerten an, um den Motorbetrieb zu stabilisieren und ein intelligentes Energiemanagement zu realisieren.
