Wie funktioniert ein Stromsensor?

Ein Stromsensor ist ein Gerät zur Erkennung und Messung des elektrischen Stromflusses in einem Leiter. Es spielt eine wesentliche Rolle in elektrischen Mess-, Überwachungs- und Steuerungssystemen, indem es Strom in ein messbares Ausgangssignal wie Spannung, digitale Daten oder analoge Signale umwandelt. Stromsensoren werden häufig in Energiesystemen, industrieller Automatisierung, Geräten für erneuerbare Energien, Elektrofahrzeugen und Unterhaltungselektronik eingesetzt.

Das grundlegende Funktionsprinzip eines Stromsensors hängt von der Methode ab, mit der er den Strom erfasst. Eine der gebräuchlichsten Arten ist die Methode der Magnetfeldmessung. Wenn elektrischer Strom durch einen Leiter fließt, erzeugt er gemäß der elektromagnetischen Theorie von André-Marie Ampère ein Magnetfeld um ihn herum. Stromsensoren erfassen dieses Magnetfeld und wandeln es in ein proportionales elektrisches Signal um.

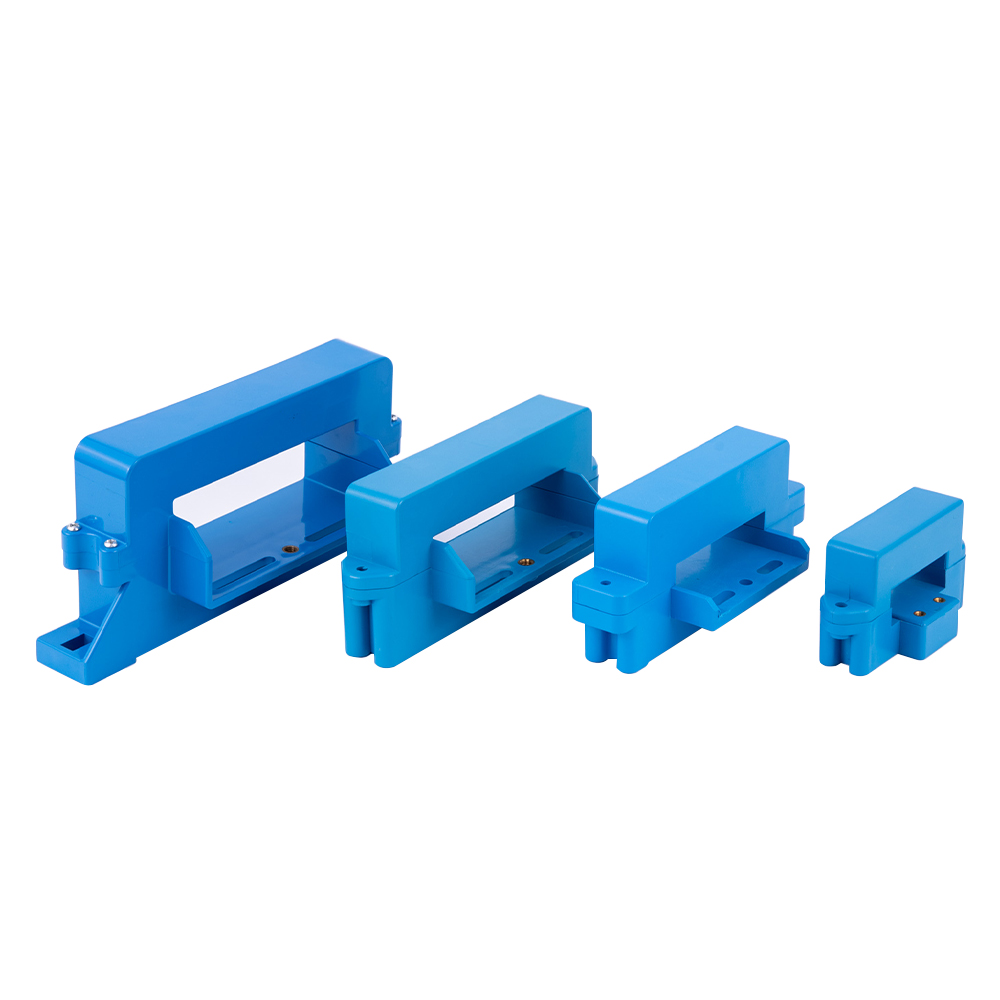

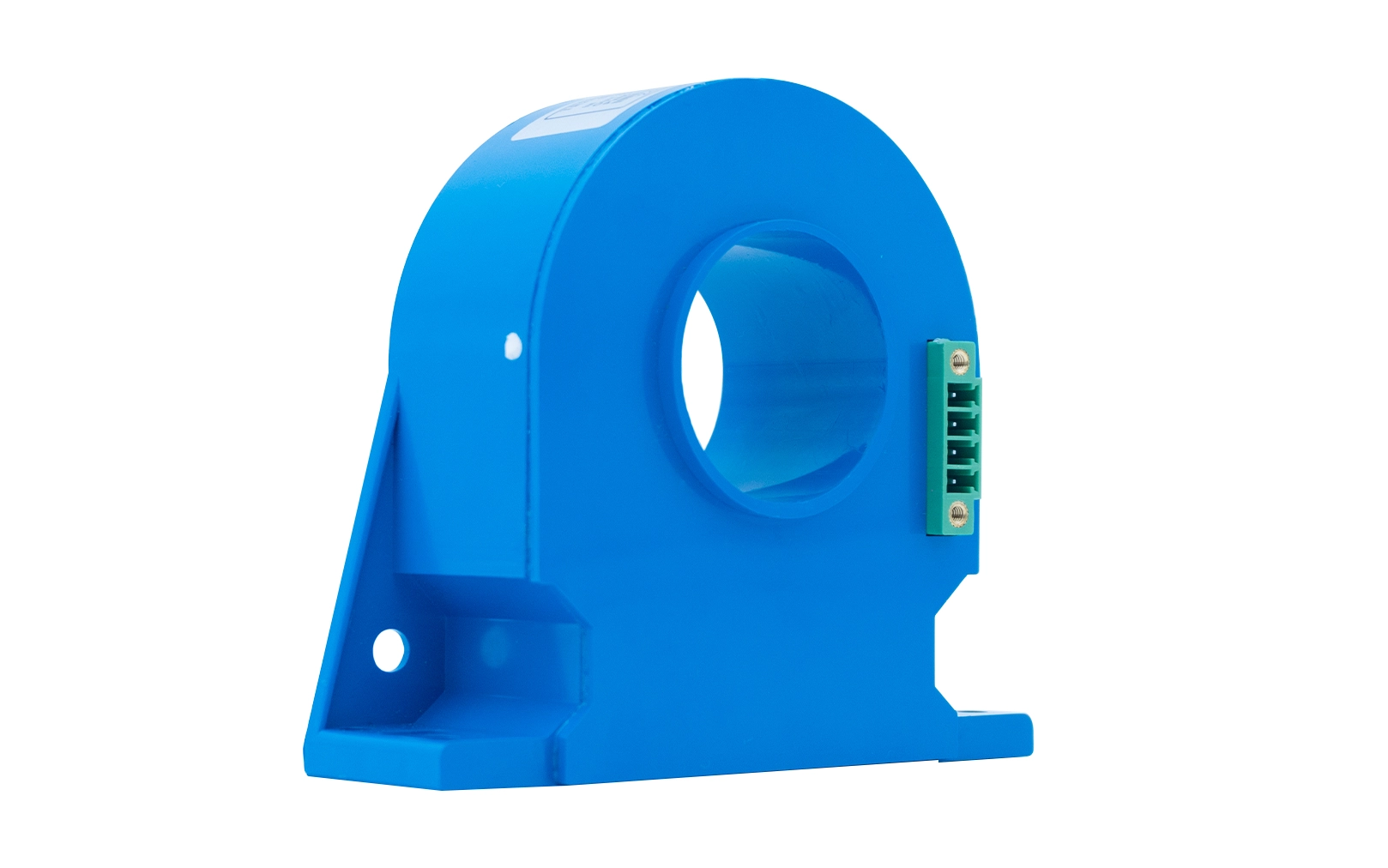

Eine weit verbreitete Technologie zur Erfassung magnetischer Ströme ist das Hall-Effekt-Prinzip. Bei einem Hall-Effekt-Stromsensor wird ein Hall-Element in der Nähe eines Magnetkerns platziert, der den Leiter umgibt. Wenn Strom durch den Leiter fließt, wird das Magnetfeld vom Kern konzentriert und vom Hall-Element erfasst. Das Hall-Element erzeugt eine kleine Spannung proportional zur magnetischen Feldstärke, die dann verstärkt und zu einem nutzbaren Ausgangssignal verarbeitet wird. Diese Methode ermöglicht eine berührungslose Messung und sorgt für eine elektrische Isolierung zwischen dem Messkreis und dem Ausgangskreis, was die Sicherheit und Zuverlässigkeit verbessert.

Ein weiterer gebräuchlicher Typ ist der Stromwandler, oft als CT abgekürzt. Es funktioniert auf Basis elektromagnetischer Induktion. Wenn Wechselstrom durch den Primärleiter fließt, erzeugt er ein sich änderndes Magnetfeld, das einen proportionalen Strom in der um einen Magnetkern gewickelten Sekundärwicklung induziert. Der Sekundärstrom ist viel kleiner und sicherer zu messen. Dieses Prinzip folgt dem Michael-Faraday-Gesetz der elektromagnetischen Induktion. Stromwandler werden häufig in Stromverteilungssystemen eingesetzt, da sie genau und zuverlässig sind und sich für die Messung hoher Wechselströme eignen. Sie können jedoch keinen Gleichstrom messen, da Gleichstrom kein sich änderndes Magnetfeld erzeugt.

Eine weitere Messmethode ist die Shunt-Widerstandstechnik. Bei dieser Methode wird ein Präzisionswiderstand mit niedrigem Widerstand in Reihe mit dem Strompfad geschaltet. Wenn Strom durch den Widerstand fließt, entsteht nach dem Georg-Ohm-Gesetz ein kleiner Spannungsabfall. Durch Messen dieser Spannung und Kenntnis des Widerstandswerts kann der Strom genau berechnet werden. Shunt-Sensoren sind einfach, kostengünstig und eignen sich sowohl für AC- als auch DC-Messungen. Allerdings erzeugen sie aufgrund der Verlustleistung Wärme und bieten keine elektrische Isolierung.

Fortgeschrittenere Stromsensoren verwenden die Magnetfluss-Gate-Technologie oder Rogowski-Spulen. Rogowski-Spulen verwenden eine Luftspule, die um den Leiter herum angeordnet ist. Das sich ändernde Magnetfeld induziert eine Spannung proportional zur Stromänderungsrate. Nach der Signalintegration kann die tatsächliche Stromwellenform erhalten werden. Rogowski-Spulen sind leicht, flexibel und für die Messung sehr hoher Wechselströme geeignet.

Moderne Stromsensoren umfassen in der Regel Signalaufbereitungsschaltungen wie Verstärker, Filter und Analog-Digital-Wandler. Diese Schaltkreise verbessern die Genauigkeit, reduzieren Rauschstörungen und stellen standardisierte Ausgänge wie 0 bis 5 Volt, 4 bis 20 Milliampere oder digitale Kommunikationssignale bereit. Einige intelligente Sensoren integrieren auch Mikrocontroller zur Echtzeitüberwachung und Fehlerdiagnose.

In praktischen Anwendungen tragen Stromsensoren zum Schutz elektrischer Geräte bei, indem sie Überlastungen und Kurzschlüsse erkennen. Sie ermöglichen außerdem Energiemanagementsystemen zur Überwachung des Stromverbrauchs, unterstützen Motorsteuerungssysteme zur Regulierung von Drehmoment und Geschwindigkeit und sorgen für ein sicheres Batteriemanagement in Elektrofahrzeugen und Speichersystemen für erneuerbare Energien.

Zusammenfassend lässt sich sagen, dass ein Stromsensor die durch elektrischen Strom erzeugten Magnetfeld- oder Spannungsänderungen erfasst und in messbare Signale umwandelt. Unterschiedliche Sensortechnologien bieten verschiedene Vorteile hinsichtlich Genauigkeit, Isolation, Kosten und Anwendungsbereich und machen Stromsensoren zu unverzichtbaren Komponenten in modernen elektrischen und elektronischen Systemen.
