3-Phasen-Stromwandler

Ein 3-Phasen-Stromwandler (CT) ist ein spezieller Messwandler zur Messung von Wechselstrom in dreiphasigen elektrischen Systemen. Die Funktion besteht darin, hohe Primärströme auf standardisierte, niedrige Sekundärströme – typischerweise 5 A oder 1 A – herabzusetzen, was sie sicher und praktisch für Mess-, Schutz- und Steuerungsgeräte macht. 3-Phasen-Stromwandler werden häufig in Stromnetzen, Industrieanlagen, Umspannwerken und Gewerbegebäuden eingesetzt und gewährleisten eine genaue Stromüberwachung, während sie Hochspannungsstromkreise von Niederspannungsmessgeräten isolieren und so sowohl Personal als auch Instrumente schützen.

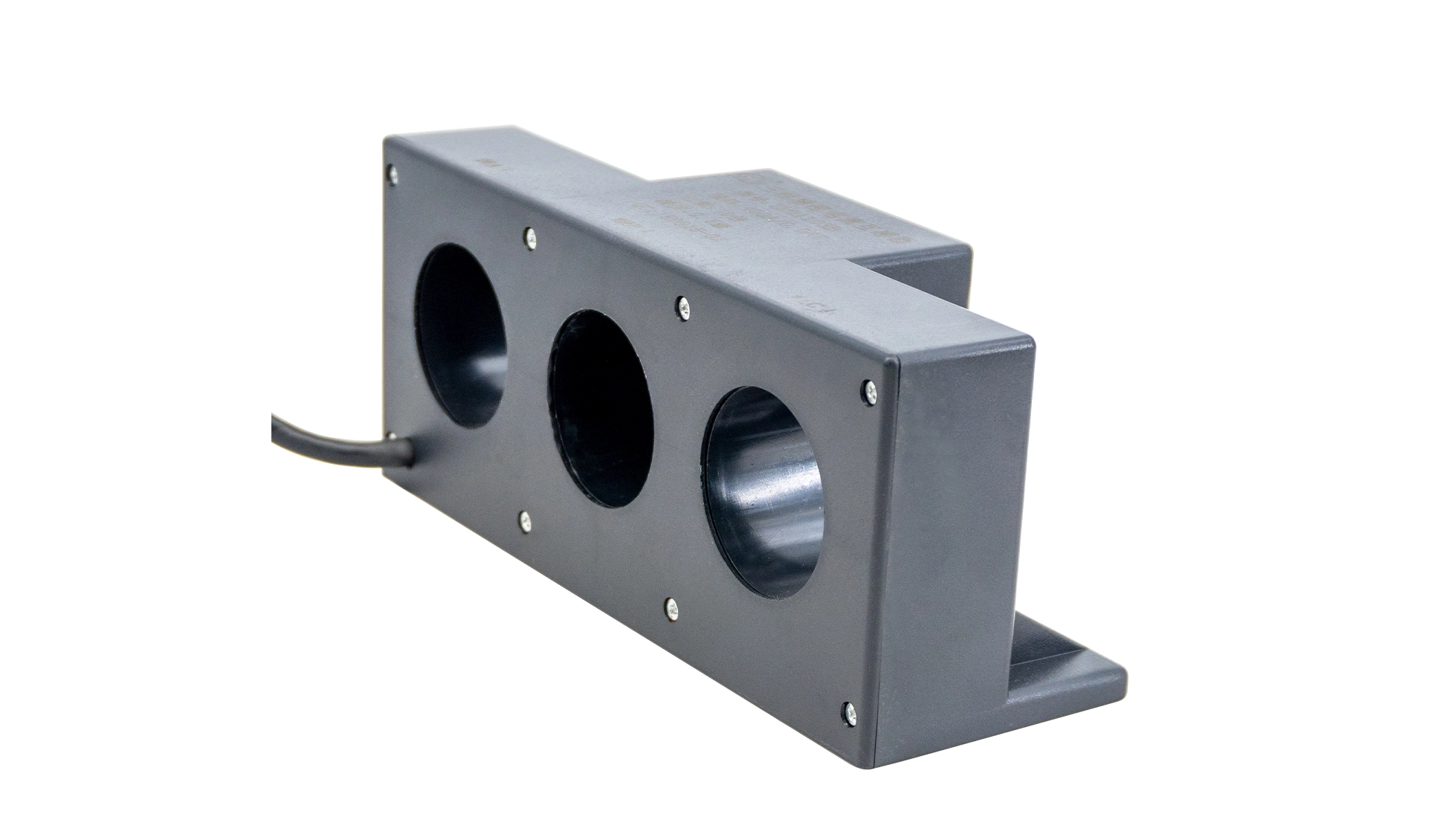

Strukturell integriert ein 3-Phasen -Stromwandler drei einphasige CT-Einheiten in einem gemeinsamen Gehäuse oder einer Kernbaugruppe, entsprechend den drei Phasen (L1, L2, L3) eines elektrischen Systems. Jede Einheit besteht aus einer Primärwicklung, einer Sekundärwicklung und einem laminierten Siliziumstahlkern. Die Primärwicklung ist direkt in Reihe mit dem Laststrom führenden Stromkreis geschaltet, während die Sekundärwicklung mit Amperemetern, Wattmetern, Leistungsmessern, Relais und Automatisierungssystemen verbunden ist. Dieses kompakte Design spart Installationsraum und vereinfacht die Verkabelung im Vergleich zur Verwendung von drei separaten einphasigen Stromwandlern.

Ein wesentliches Merkmal von 3-Phasen-Stromwandlern ist ihr präzises Übersetzungsverhältnis, das das Verhältnis zwischen Primär- und Sekundärstrom definiert. Zu den gängigen Verhältnissen gehören 100/5 A, 200/5 A, 400/1 A und 600/5 A, die auf der Grundlage des erwarteten Laststroms ausgewählt werden. Hohe Genauigkeitsklassen wie 0,2, 0,5 und 1,0 gewährleisten zuverlässige Messungen für Abrechnung und Überwachung, während Klassen wie 5P und 10P für die Fehlerstromerkennung in Schutzrelais konzipiert sind. Moderne 3-Phasen-Stromwandler zeichnen sich außerdem durch eine geringe Sättigung, eine hohe Isolationsfestigkeit und eine gute thermische Stabilität aus, um die Leistung auch unter hohen Lasten und Kurzschlussbedingungen aufrechtzuerhalten.

Sicherheit ist ein entscheidender Aspekt beim Betrieb von 3-Phasen-Stromtransformatoren . Der Sekundärkreis darf niemals geöffnet sein, während der Primärstrom fließt, da dies eine extrem hohe Spannung induziert und die Gefahr eines Stromschlags, einer Beschädigung der Isolierung oder einer Überhitzung des Kerns besteht. Bei der Installation sind eine ordnungsgemäße Erdung der Sekundärwicklung und sichere Anschlüsse zwingend erforderlich. Darüber hinaus unterstützen 3-Phasen-Stromwandler die Messung symmetrischer und unsymmetrischer Lasten, wodurch sie für Motoren, Generatoren, Verteilertafeln und Systeme für erneuerbare Energien geeignet sind.
