Beschreibung des Stromwandlers

Ein Stromwandler (CT) ist ein elektrischer Messwandler zur sicheren und genauen Messung von Wechselstrom (AC) in Stromversorgungssystemen. Es reduziert hohe Primärströme auf einen niedrigeren, standardisierten Sekundärstrom, der leicht von Messgeräten, Schutzrelais und Steuerungssystemen überwacht werden kann. Stromwandler werden häufig in Industrieanlagen, Stromverteilungsnetzen, Systemen für erneuerbare Energien und Gewerbegebäuden eingesetzt, wo eine genaue Strommessung und elektrischer Schutz unerlässlich sind.

Das grundlegende Funktionsprinzip eines Stromwandlers ist die elektromagnetische Induktion. Die Primärwicklung ist in Reihe mit dem Leiter geschaltet, der den zu messenden Strom führt. Bei vielen Konstruktionen fungiert der Leiter selbst als Primärwicklung. Wenn Wechselstrom durch den Primärleiter fließt, erzeugt er im Transformatorkern ein Magnetfeld. Dieses Magnetfeld induziert einen proportionalen Strom in der Sekundärwicklung. Der Sekundärstrom ist typischerweise auf 5 A oder 1 A genormt, sodass Messgeräte und Überwachungsgeräte hohe Ströme sicher messen können, ohne direkt an den Stromkreis angeschlossen zu sein.

Einer der wichtigsten Vorteile eines Stromwandlers ist die galvanische Trennung. Durch die Trennung des Messkreises vom Hochspannungsstromkreis verbessert ein Stromwandler die Sicherheit für Personal und Ausrüstung. Diese Isolierung schützt auch empfindliche Instrumente vor zu hohen Strömen und Spannungsschwankungen. Daher sind Stromwandler eine entscheidende Komponente in Energieüberwachungs- und Schutzsystemen.

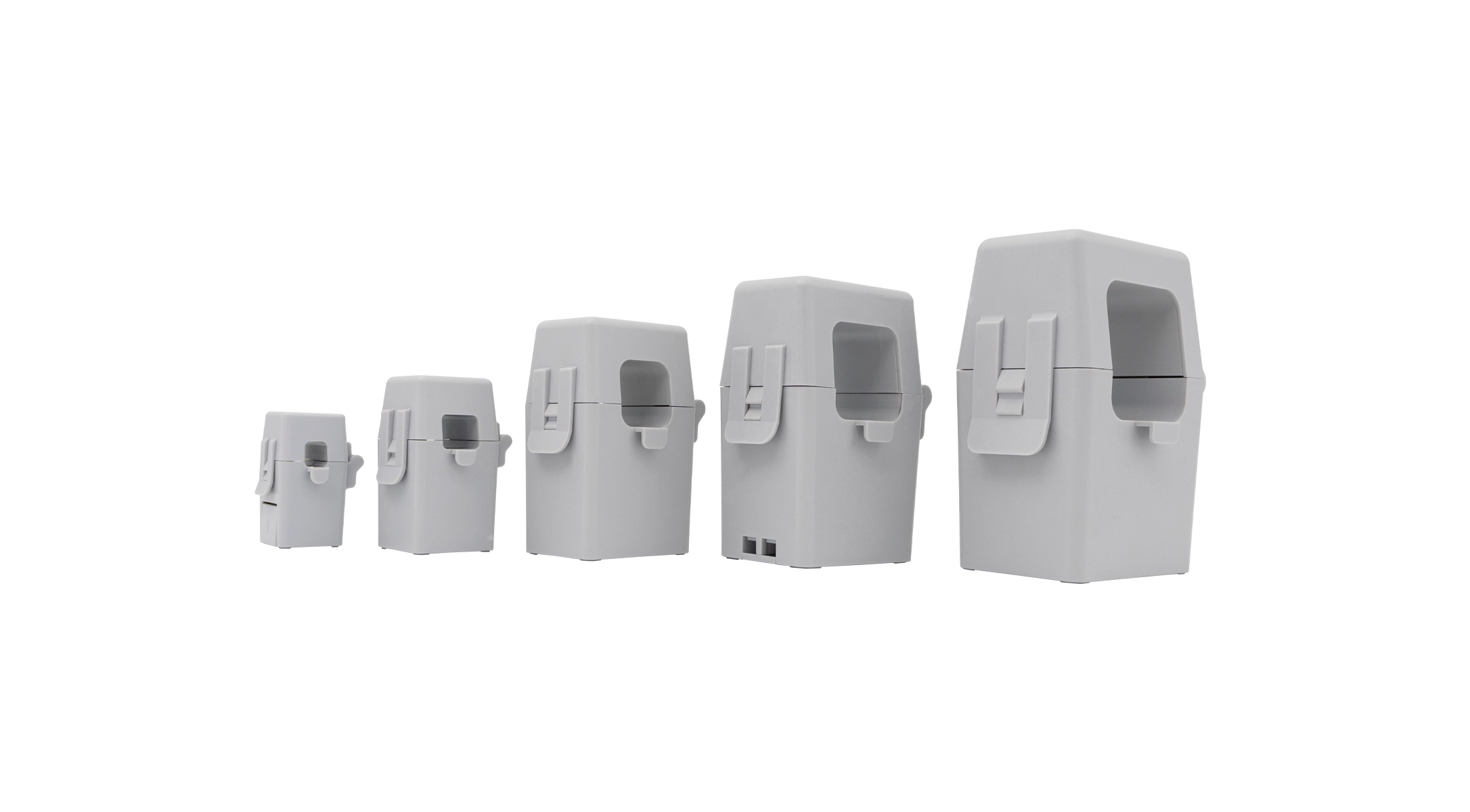

Stromwandler sind in verschiedenen Ausführungen erhältlich, um unterschiedlichen Anwendungen gerecht zu werden. Ring- oder Donut-Stromwandler verfügen über einen hohlen Kern, durch den der Leiter verläuft. Split-Core-Stromwandler können geöffnet und um vorhandene Leiter herum installiert werden, ohne den Stromkreis zu trennen, was sie ideal für Nachrüstungsprojekte und Energiemanagementsysteme macht. Stromwandler vom Stabtyp verwenden einen eingebauten Leiter als Primärwicklung und werden häufig in Schaltanlagen und Schalttafeln verwendet. Wickelstromwandler verfügen über eine eigene Primärwicklung und werden eingesetzt, wenn eine höhere Messgenauigkeit erforderlich ist.

Genauigkeit ist ein weiteres Schlüsselmerkmal von Stromwandlern. Je nach Anwendung stehen unterschiedliche Genauigkeitsklassen zur Verfügung. Mess-Stromwandler sind dafür konzipiert, präzise Strommessungen für Energieüberwachungs- und Abrechnungszwecke zu liefern, während Schutz-Stromwandler so konstruiert sind, dass sie bei Fehlerbedingungen zuverlässig arbeiten und genaue Signale an Schutzrelais liefern. Die Auswahl der geeigneten Genauigkeitsklasse gewährleistet eine optimale Leistung in der beabsichtigten Anwendung.

Stromtransformatoren werden häufig in Energieerzeugungsanlagen, Umspannwerken, industriellen Automatisierungssystemen, Motorkontrollzentren und Anlagen für erneuerbare Energien eingesetzt. Sie ermöglichen eine Stromüberwachung in Echtzeit, eine Überlasterkennung, eine Analyse der Stromqualität und einen Geräteschutz. In modernen Smart-Grid- und Energiemanagementsystemen liefern CTs wichtige Daten, die zur Verbesserung der Energieeffizienz und Systemzuverlässigkeit beitragen.

Zusammenfassend ist ein Stromwandler ein wichtiges Gerät zur Messung und Überwachung des elektrischen Stroms in Wechselstromsystemen. Durch die Umwandlung hoher Ströme in sichere und beherrschbare Werte ermöglicht es genaue Messungen, wirksamen Schutz und zuverlässigen Betrieb elektrischer Geräte. Seine Vielseitigkeit, Sicherheitsvorteile und sein breites Anwendungsspektrum machen den Stromwandler zu einem unverzichtbaren Bestandteil moderner elektrischer Energiesysteme.
