Donut-Stromwandler

Ein Donut-Stromwandler ist eine Art Stromwandler mit einer kreisförmigen Öffnung in der Mitte, die den direkten Durchgang eines Leiters oder Kabels durch den Kern ermöglicht. Aufgrund seiner ringförmigen Struktur wird er allgemein als Donut-Stromwandler bezeichnet. Aufgrund ihres kompakten Designs, ihrer hohen Genauigkeit und ihrer einfachen Installation werden diese Transformatoren häufig in elektrischen Mess-, Leistungsüberwachungs-, Energiemanagement- und Schutzsystemen eingesetzt.

Das Funktionsprinzip eines Donut -Stromwandlers basiert auf elektromagnetischer Induktion. Wenn Wechselstrom durch die mittlere Öffnung durch den Primärleiter fließt, erzeugt er ein Magnetfeld um den Leiter. Der Transformatorkern fängt dieses Magnetfeld ein und induziert einen proportionalen Strom in der Sekundärwicklung. Dieser Sekundärstrom kann dann sicher durch Messgeräte, Relais oder Überwachungsgeräte gemessen werden, ohne dass eine direkte Verbindung zu Hochstromkreisen erforderlich ist.

Einer der Hauptvorteile eines Donut-Stromwandlers ist seine einfache und flexible Installation. Im Gegensatz zu herkömmlichen gewickelten Primärtransformatoren fungiert der Primärleiter selbst als Primärwicklung. Elektriker müssen das Kabel oder die Stromschiene lediglich durch das mittlere Loch des Transformators verlegen. Dieses Design verkürzt die Installationszeit und vereinfacht Wartungsarbeiten in industriellen und kommerziellen Energiesystemen.

Donut-Stromwandler sind in vielen Größen und Nennströmen erhältlich. Kleine Modelle werden häufig in elektronischen Geräten, Verteilerschränken und Energiezählern verwendet, während größere Modelle für Schaltanlagen, Umspannwerke und schwere Industrieanlagen geeignet sind. Der Innendurchmesser des Transformators kann je nach Kabelgröße oder Sammelschienenabmessungen gewählt werden. Hersteller bieten auch unterschiedliche Genauigkeitsklassen für Mess- und Schutzanwendungen an.

Hohe Genauigkeit ist ein weiteres wichtiges Merkmal von Donut-Stromwandlern. Sie können über einen weiten Betriebsbereich eine stabile und präzise Strommessung ermöglichen. Genaue Stromdaten sind für die Energieüberwachung, das Lastmanagement und den Geräteschutz unerlässlich. In modernen Smart-Grid-Systemen und automatisierten Fabriken tragen zuverlässige Stromwandler zur Verbesserung der Energieeffizienz und Betriebssicherheit bei.

Ein weiterer Vorteil ist die elektrische Isolierung. Der Transformator trennt den Hochspannungsprimärkreis von den Niederspannungsmessgeräten. Diese Isolierung verbessert die Sicherheit des Bedieners und schützt Überwachungsgeräte vor gefährlichen Spannungspegeln. Aufgrund dieser Eigenschaft werden Donut-Stromtransformatoren häufig in Stromverteilertafeln und Motorsteuerzentren verwendet.

Donut-Stromwandler werden in vielen Branchen weit verbreitet eingesetzt. In Energieversorgungsunternehmen werden sie zur Strommessung und zum Relaisschutz in Umspannwerken und Übertragungssystemen eingesetzt. In der industriellen Automatisierung überwachen sie Motoren, Pumpen, Kompressoren und Fertigungsanlagen. In Gewerbegebäuden werden sie in Energiemanagementsystemen eingesetzt, um den Stromverbrauch zu verfolgen und den Energieeinsatz zu optimieren. Auch Systeme für erneuerbare Energien wie Solarwechselrichter und Windkraftanlagen sind zur Überwachung und Steuerung auf Ringstromtransformatoren angewiesen.

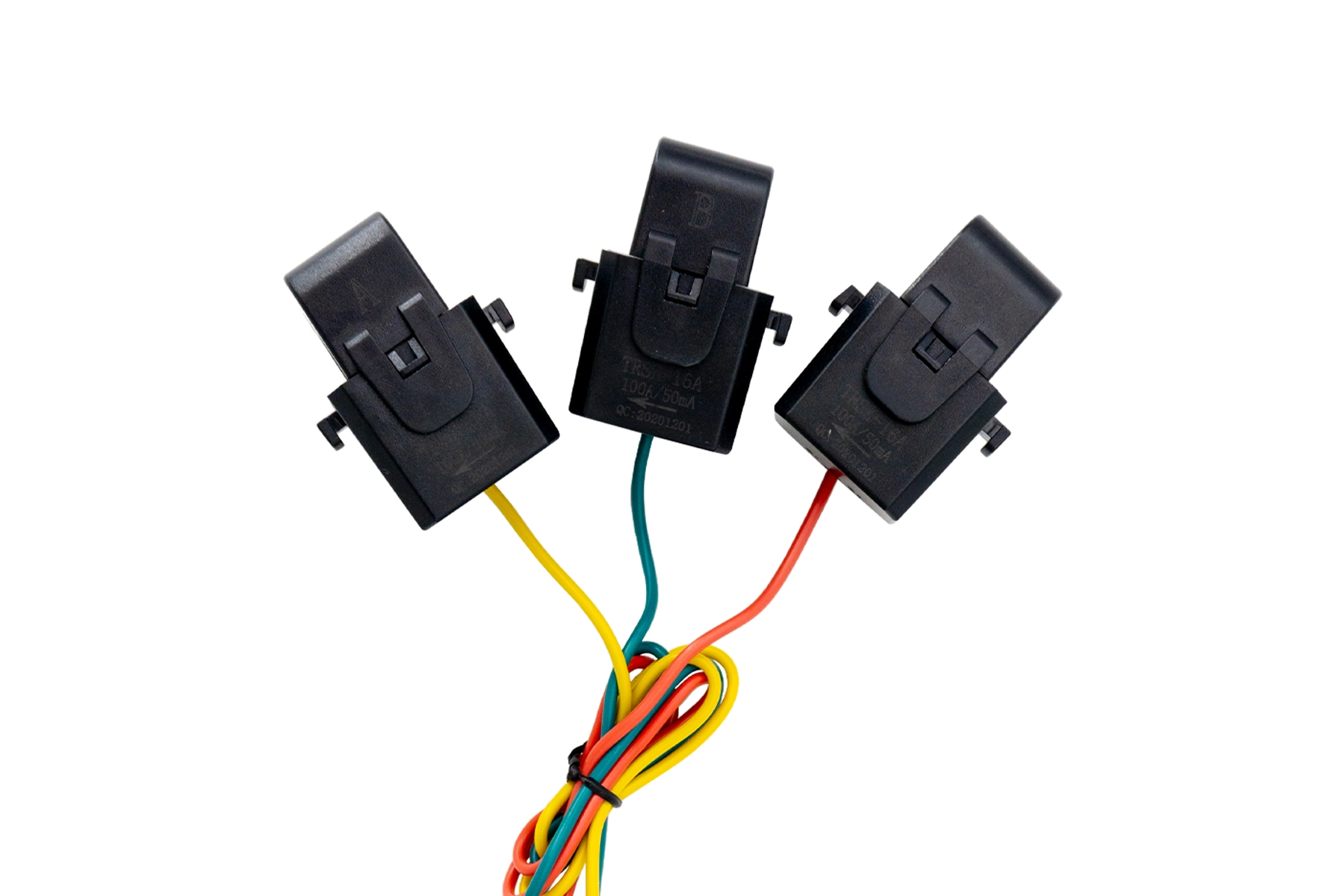

Moderne Donut-Stromwandler verfügen möglicherweise über geteilte Kernkonstruktionen für eine einfachere Installation, ohne dass vorhandene Kabel abgetrennt werden müssen. Einige fortschrittliche Modelle unterstützen digitale Überwachungssysteme und intelligente Sensoren für die Datenerfassung in Echtzeit. Mit der kontinuierlichen Weiterentwicklung intelligenter Energiesysteme bleiben Donut-Stromwandler ein wesentlicher Bestandteil in Elektrotechnik- und Energiemanagementanwendungen.

Insgesamt ist der Donut-Stromwandler eine zuverlässige, effiziente und kostengünstige Lösung für die Strommessung und den elektrischen Schutz. Seine kompakte Bauweise, einfache Installation, hohe Genauigkeit und sein breites Anwendungsspektrum machen es zu einem wichtigen Gerät in modernen elektrischen Systemen.
