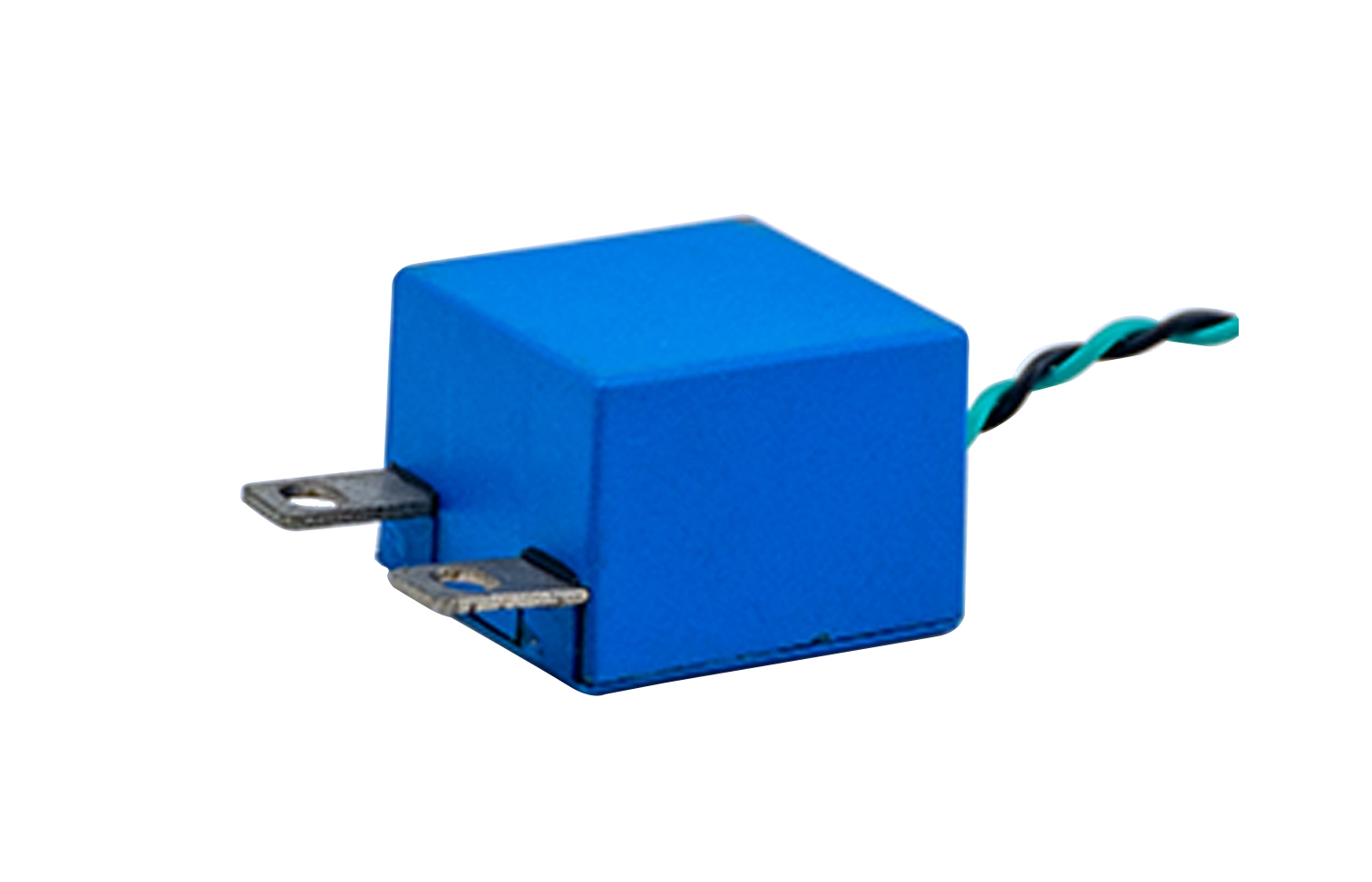

Einführung in den Stromwandler-CT

Ein Stromwandler CT ist ein wichtiger Instrumententransformator, der häufig in Stromversorgungssystemen eingesetzt wird und dazu dient, hohen Wechselstrom (AC) in einen standardisierten Sekundärstrom mit niedrigem Pegel umzuwandeln, der proportional zum Primärstrom ist. Es basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion und besteht aus einem ferromagnetischen Kern, einer Primärwicklung mit niedriger Windung, die in Reihe mit dem Stromkreis geschaltet ist, und einer Sekundärwicklung mit hoher Windung, die mit Mess- oder Schutzgeräten verbunden ist. Im Gegensatz zu Leistungstransformatoren legen CTs Wert auf Messgenauigkeit und elektrische Isolierung gegenüber der Energieübertragung und belasten den Primärkreis nur geringfügig, um einen stabilen Systembetrieb sicherzustellen.

Die Kernfunktion eines Stromwandlers besteht darin, große Primärströme – im Bereich von Hunderten bis Tausenden von Ampere – auf Standard-Sekundärausgänge von 1 A oder 5 A herunterzuwandeln, die sicher und mit Amperemetern, Energiemessgeräten, Relaisschutzgeräten und Steuerungssystemen kompatibel sind. Diese Umwandlung ermöglicht nicht nur eine präzise Stromüberwachung und Energiemessung, sondern schafft auch eine zuverlässige elektrische Barriere zwischen Hochspannungs-Primärkreisen und Niederspannungs-Sekundärgeräten und schützt so Bediener und Instrumente vor Stromschlägen und Schäden durch Überlastung. Typische Übersetzungsverhältnisse reichen von 100:1 bis 5000:1 und sind auf verschiedene Anwendungsszenarien zugeschnitten.

CTs sind in Kraftwerken, Umspannwerken, der industriellen Stromverteilung und kommerziellen elektrischen Systemen unverzichtbar. Sie dienen vor allem zwei Zwecken: genauer Messung für Abrechnung und Energiemanagement sowie Echtzeit-Fehlererkennung für Relaisschutz, wie z. B. Überstrom- und Kurzschlussschutz. Zu den wichtigsten Leistungsindikatoren gehören Genauigkeitsklassen (z. B. 0,2, 0,5 für die Messung, 5P, 10P für den Schutz), Nennlast und thermische Stabilität, die eine zuverlässige Leistung unter Normal- und Fehlerbedingungen gewährleisten.

Ein wichtiger Sicherheitshinweis: Der Sekundärkreis eines Stromwandlers darf während des Betriebs niemals offen sein. Eine offene Sekundärseite induziert eine extrem hohe Spannung und birgt das Risiko eines Isolationsdurchschlags, von Geräteschäden und einer Gefahr für Personen. Eine ordnungsgemäße Erdung und Bürdenanpassung sind ebenfalls wichtig, um Genauigkeit und Sicherheit zu gewährleisten.
