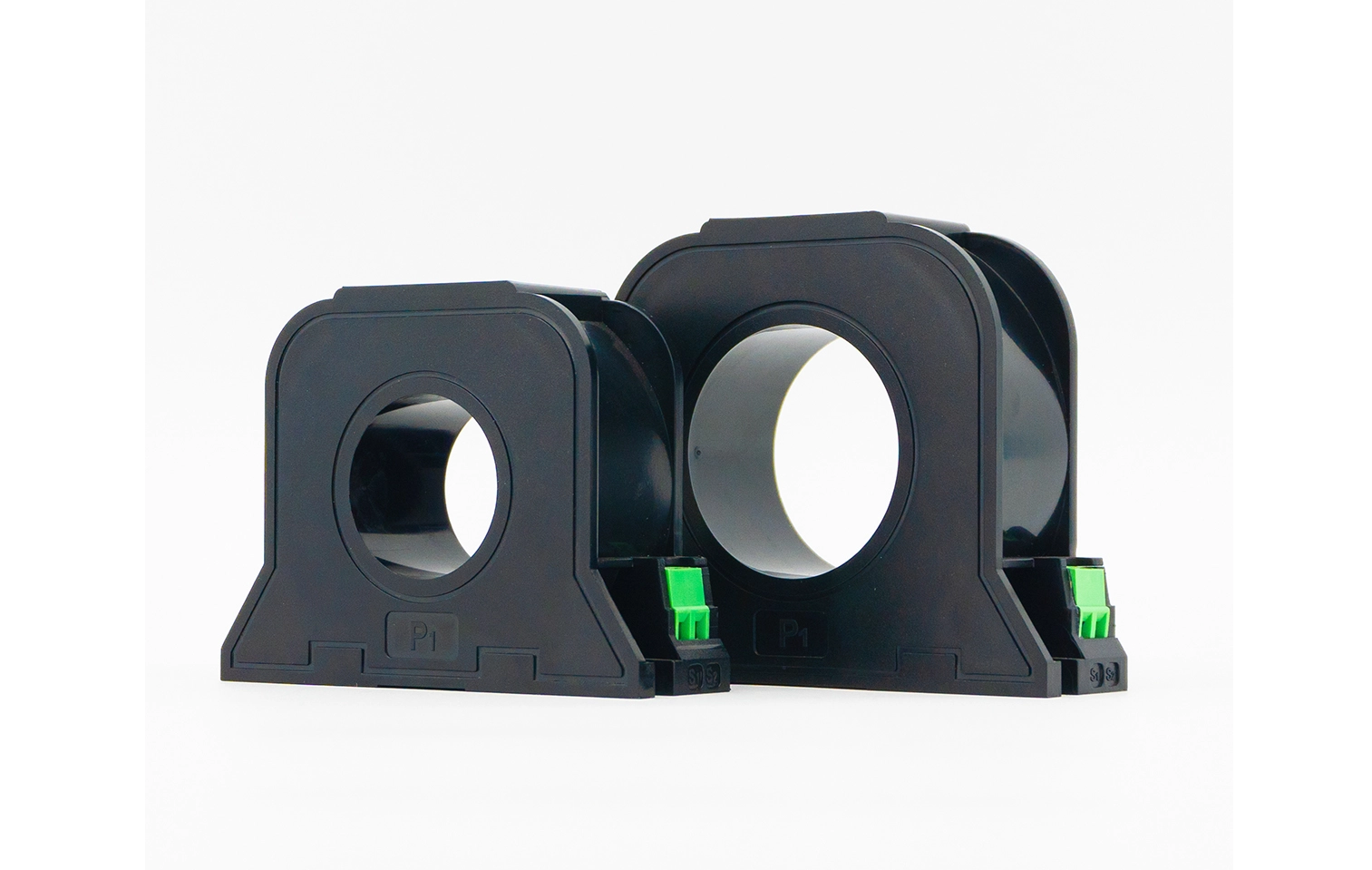

Industrieller Stromwandler

Ein industrieller Stromwandler (CT) ist ein spezieller Messwandler, der hohe Wechselströme in industriellen Stromversorgungssystemen sicher und genau in standardisierte niedrige Ströme umwandelt und so die Messung, Überwachung und den Schutz elektrischer Geräte erleichtert. Als Kernkomponente der modernen industriellen Energieverteilung und -automatisierung spielt es eine unersetzliche Rolle bei der Gewährleistung der Stabilität, Sicherheit und Effizienz elektrischer Netze.

Das Funktionsprinzip industrieller CTs basiert auf der elektromagnetischen Induktion, die erstmals 1831 von Michael Faraday entdeckt wurde und den Grundstein für ihre Erfindung legte. Ähnlich wie Transformatoren besteht ein Stromwandler aus drei Grundteilen: einer Primärwicklung, einem Magnetkern und einer Sekundärwicklung. Die Primärwicklung mit sehr wenigen Windungen ist in Reihe mit dem zu prüfenden Stromkreis geschaltet und ihr Strom wird vollständig durch den Laststrom der gemessenen Leitung bestimmt, unabhängig vom Sekundärstrom. Die Sekundärwicklung mit mehr Windungen ist in Reihe mit Messgeräten oder Schutzrelais geschaltet und arbeitet aufgrund der niedrigen Impedanz dieser Geräte nahezu kurzschlussbehaftet.

Industrielle CTs werden anhand unterschiedlicher Kriterien in verschiedene Typen eingeteilt, um den unterschiedlichen industriellen Anforderungen gerecht zu werden. Je nach Installationsort werden sie in Innen- und Außentypen unterteilt; Je nach Isolationsform gibt es Trocken-, Guss- und Ölbad-Typen. Aufgrund ihres Funktionsprinzips umfassen sie elektromagnetische, Hall-Effekt- und photoelektrische Typen. Funktionell können sie in Mess-Stromwandler und Schutz-Stromwandler unterteilt werden: Mess-Stromwandler erfordern eine hohe Präzision (Genauigkeitsklassen 0,2 bis 1,0) für die Energiemessung und Stromüberwachung, während Schutz-Stromwandler die Linearität bei großen Fehlerströmen aufrechterhalten müssen, um einen zuverlässigen Betrieb von Schutzrelais zu gewährleisten.

Diese Stromwandler werden häufig in industriellen Szenarien wie Kraftwerken, Umspannwerken, industriellen Verteilertafeln und Anlagen für erneuerbare Energien eingesetzt. Sie ermöglichen die sichere Messung hoher Ströme, deren direkte Erkennung praktisch unmöglich ist, liefern genaue Daten für das Energiemanagement und die Abrechnung und lösen bei Kurzschlüssen oder Überstromfehlern rechtzeitig Schutzmaßnahmen aus, um Geräteschäden und Sicherheitsrisiken zu vermeiden. Zu den wichtigsten Parametern gehören der primäre/sekundäre Nennstrom, das Windungsverhältnis, die Genauigkeitsklasse und die Isolationsspannung, die internationalen Standards wie IEC 60044-8 und IEC 61869 sowie nationalen Standards wie GB1208-2016 entsprechen müssen.
