Mini-Stromwandler

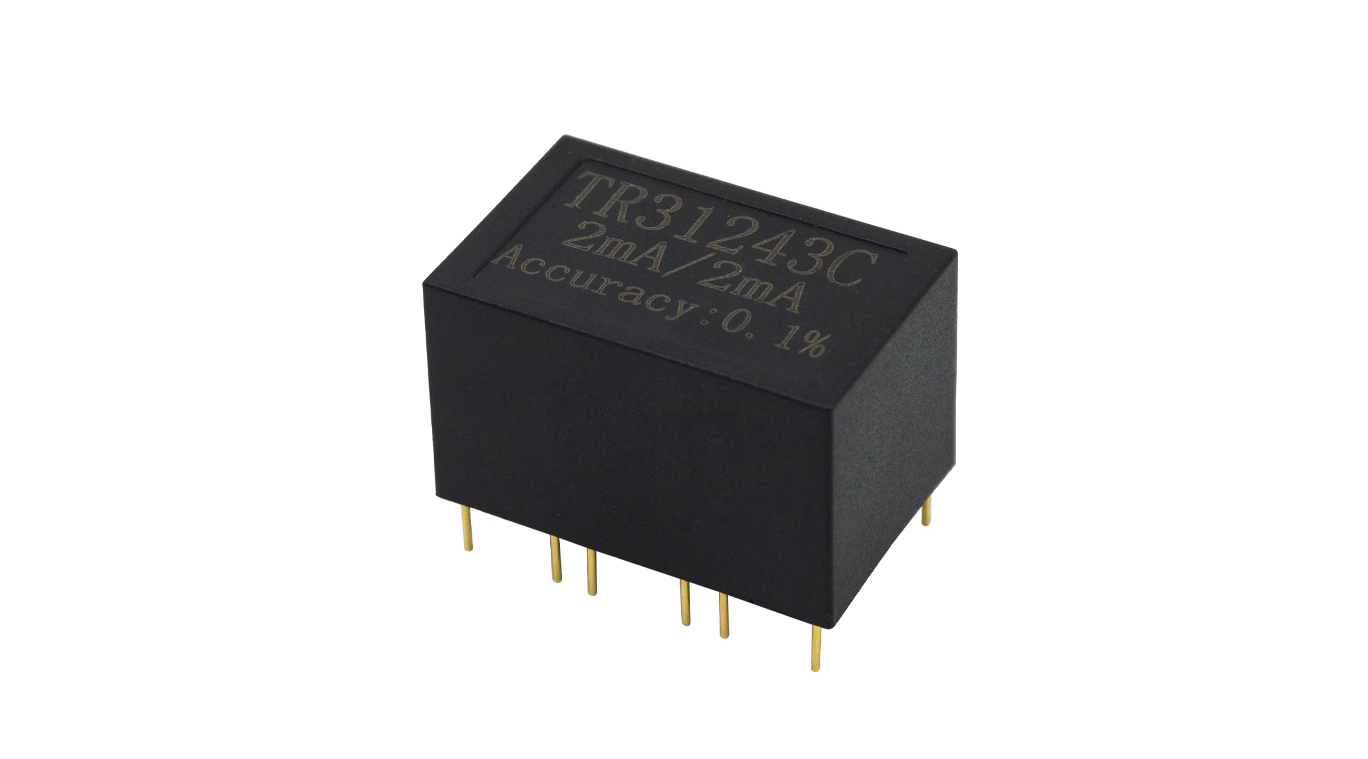

Der Mini-Stromwandler, oft auch als Mini-CT abgekürzt, ist eine kompakte, leichte Ableitung herkömmlicher elektromagnetischer Stromwandler, die speziell für die Überwachung geringer Ströme, elektrische Geräte mit begrenztem Platzangebot und intelligente Leistungsmesssysteme entwickelt wurde. Im Gegensatz zu großen Industrie-Stromwandlern, die in Hochspannungs-Umspannwerken eingesetzt werden, verkleinern Mini-Stromwandler Magnetkerne, Wicklungsstrukturen und Installationsabmessungen und behalten gleichzeitig die präzisen Stromsignalumwandlungsfunktionen bei. Dies macht sie zu einer unverzichtbaren Sensorkomponente in den Bereichen intelligente Elektrizität, neue Energie, Haushaltsgeräte und industrielle Steuerung. In diesem Artikel werden die strukturellen Merkmale, Arbeitsprinzipien, wichtigsten Leistungsstärken und gängigen Anwendungsszenarien erläutert.

Der grundlegende Funktionsmechanismus von Mini -Stromwandlern folgt dem elektromagnetischen Induktionsgesetz, das mit Standard-Stromwandlern übereinstimmt. Die Primärwicklung führt den gemessenen Wechselstrom, der einen magnetischen Wechselfluss im Siliziumstahl- oder nanokristallinen Magnetkern erzeugt. Die Sekundärwicklung induziert entsprechend dem Windungsverhältnis ein proportionales Schwachstromsignal. Bei den meisten Miniaturmodellen liegt der Primärstrom zwischen 1 A und 100 A und der Standard-Sekundärausgang beträgt 50 mA oder 100 mA, was dem Eingangsbereich von Abtastchips in Energiemessgeräten, Leistungsmonitoren und Schutzmodulen entspricht. Hersteller verwenden hochpermeable nanokristalline Legierungskerne anstelle von herkömmlichem Siliziumstahl, um das Kernvolumen drastisch zu reduzieren; Bei einigen Split-Core-Mini-CT-Designs ist es sogar nicht mehr erforderlich, das Hauptkabel während der Installation abzutrennen, was die Baueffizienz bei Nachrüstungsprojekten erheblich verbessert.

Im Vergleich zu herkömmlichen Hochleistungsstromwandlern verfügen Mini-Stromwandler über drei entscheidende Wettbewerbsvorteile: Miniaturisierung, geringer Stromverbrauch und hohe Messgenauigkeit. In Bezug auf die Größe misst ein typischer Mini-CT mit Durchsteckmontage einen Außendurchmesser von weniger als 30 mm und lässt sich problemlos in Leistungsschalter, an der Wand montierte Smart Meter und Ladesteuerplatinen für Elektrofahrzeuge integrieren, wo der Installationsraum extrem knapp ist. Zweitens senkt sein Kern mit geringem magnetischen Verlust den Stromverbrauch im Leerlauf auf unter 0,1 VA und vermeidet so zusätzliche Energieverschwendung in Überwachungsterminals mit geringem Stromverbrauch. Drittens verringern hochwertige magnetische Materialien den Erregerstrom und den Phasenverschiebungsfehler und ermöglichen eine Messgenauigkeit der Klasse 0,2 oder 0,5, die den nationalen und internationalen Standards für kommerzielle Strommessung und Stromqualitätsanalyse vollständig entspricht. Darüber hinaus verfügen Mini-CTs über eine hervorragende Anti-Interferenz-Leistung; Verkapselte Epoxidharzgehäuse schützen die internen Wicklungen vor elektromagnetischem Rauschen, das von Wechselrichtern, Frequenzumrichtern und Schaltnetzteilen erzeugt wird, und sorgen so für eine stabile Signalausgabe in komplexen industriellen elektromagnetischen Umgebungen.

Mini-Stromwandler decken ein breites Spektrum ziviler und industrieller Anwendungsbereiche ab. In Smart-Grid-Endgeräten sind sie zentrale Sensoreinheiten für einphasige und dreiphasige intelligente Energiezähler, die Laststromdaten für die Stromabrechnung, Überlastalarm und Leckageschutz sammeln. In der neuen Energiebranche überwachen Mini-Stromwandler den Eingangs- und Ausgangsstrom von kleinen Photovoltaik-Wechselrichtern, tragbaren Energiespeicherkraftwerken und Windkraftanlagen für den Haushalt und unterstützen Echtzeitstatistiken zur Stromerzeugung sowie den Schutz vor Überstromfehlern. Für die industrielle Automatisierung werden sie in SPS-Schaltschränken, Servoantrieben und Verteilerkästen installiert, um den Betriebsstrom der Geräte zu verfolgen, Motorüberlastschutz und Energieverbrauchsstatistiken für Energiemanagementsysteme in Fabriken zu erstellen. Auch elektrische Verbraucherprodukte nutzen Mini-CTs häufig: Hochleistungsklimaanlagen, Induktionsherde und Ladesäulen nutzen sie, um abnormale Ströme zu erkennen, einen Abschaltschutz auszulösen und die Steuerungslogik für die Energieeffizienz zu optimieren. Split-Core-Mini-CTs werden von Ingenieurteams besonders bei der energetischen Sanierung von Gebäuden bevorzugt, da sie an vorhandenen Kabeln befestigt werden können, ohne die Stromversorgung zu unterbrechen, wodurch Ausfallzeiten am Bau und Sicherheitsrisiken reduziert werden.
