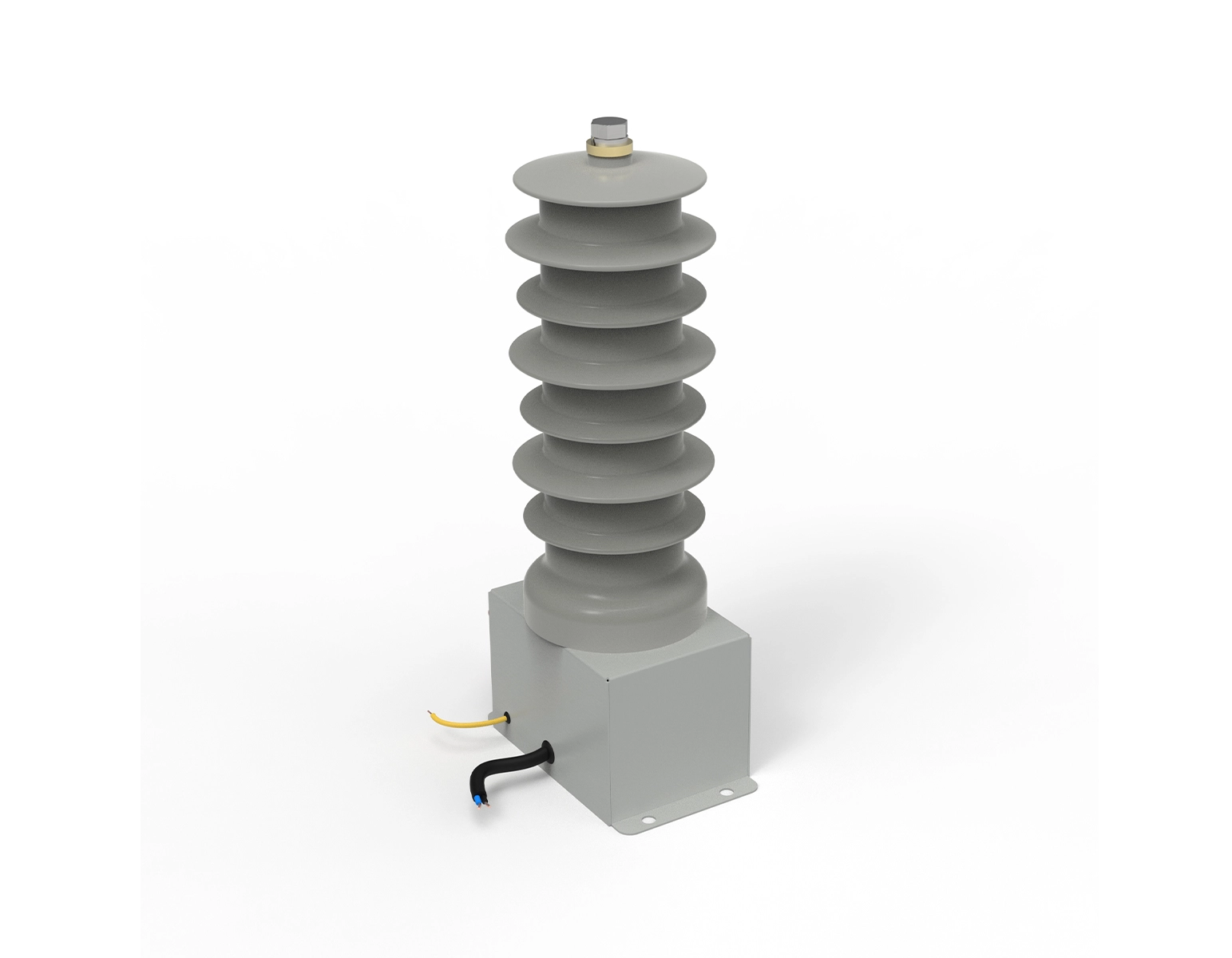

Ein Potenzialtransformator, auch Spannungswandler genannt, ist ein wichtiger Messwandler, der häufig in Hochspannungsnetzen eingesetzt wird. Seine Hauptfunktion besteht darin, die hohe Systemspannung zu Mess-, Mess- und Relaisschutzzwecken auf eine niedrige, standardisierte Sekundärspannung herunterzuwandeln. Es ermöglicht einen sicheren Betrieb, indem Bediener und Niederspannungsgeräte von gefährlichen Hochspannungskreisen isoliert werden.

Die Primärwicklung eines Spannungstransformators ist direkt mit der Hochspannungsleitung verbunden, während die Sekundärwicklung Messgeräte wie Voltmeter, Energiezähler und Schutzrelais speist. Unter normalen Betriebsbedingungen darf die Sekundärseite niemals kurzgeschlossen werden. Kurzschlussfehler erzeugen einen übermäßigen Strom, überhitzen die Wicklung und führen zu dauerhaften Schäden am Gerät. Aus Sicherheitsgründen sollten der Sekundärkreis und das Metallgehäuse jederzeit zuverlässig geerdet sein.

Eine hohe Messgenauigkeit ist ein wesentliches Merkmal von Potenzialwandlern. Sie werden so hergestellt, dass sie strenge Genauigkeitsklassen für die gewerbliche Energieabrechnung erfüllen. Hochwertige Einheiten sorgen für ein stabiles Übersetzungsverhältnis und eine geringe Phasenverschiebung über den gesamten Nennlastbereich. Dadurch wird gewährleistet, dass Spannungsmesswerte und Leistungsberechnungen für die Strommessung zuverlässig bleiben. Je nach tatsächlicher Anwendung werden unterschiedliche Genauigkeitsgrade ausgewählt: Typen mit höherer Präzision werden für die Umsatzmessung verwendet, und allgemeine Modelle dienen der Überwachung und dem Schutz.

Potentialtransformatoren lassen sich in zwei Hauptkategorien einteilen: elektromagnetische Transformatoren und kapazitive Transformatoren. Elektromagnetische Spannungswandler arbeiten nach regulären Transformatorprinzipien und sind für Mittel- und Hochspannungsebenen geeignet. Kapazitive Potenzialtransformatoren verwenden eine kapazitive Spannungsteilungsstruktur, die für Höchstspannungsübertragungsnetze kostengünstiger ist. Es stehen verschiedene Installationsarten zur Verfügung, einschließlich Versionen für die Innenmontage im Schrank und für die Mastmontage im Außenbereich, passend für Umspannwerke, Verteilerschränke und Feldstromanlagen.

Die Isolationsleistung entscheidet über Lebensdauer und Betriebssicherheit. Produkte für den Außenbereich sind so konzipiert, dass sie Feuchtigkeit, Temperaturschwankungen und Verschmutzung standhalten. Eine ordnungsgemäße Isolierung verhindert Teilentladung und Überschlag unter Überspannungsbedingungen. Zur regelmäßigen Wartung gehört die Überprüfung des Isolationsstatus, der Erdungsverbindung und der Integrität des Sekundärkreises.

Zusammenfassend lässt sich sagen, dass Potenzialtransformatoren als Sicherheits- und Messbrücke zwischen Hochspannungsnetz und Niederspannungssteuergeräten fungieren. Ohne sie wäre eine direkte Spannungsmessung an Hochspannungsleitungen nicht möglich. Die richtige Modellauswahl, Standardinstallation und regelmäßige Inspektion tragen dazu bei, dass Energiesysteme sicher und genau funktionieren.
