Ringstromwandler

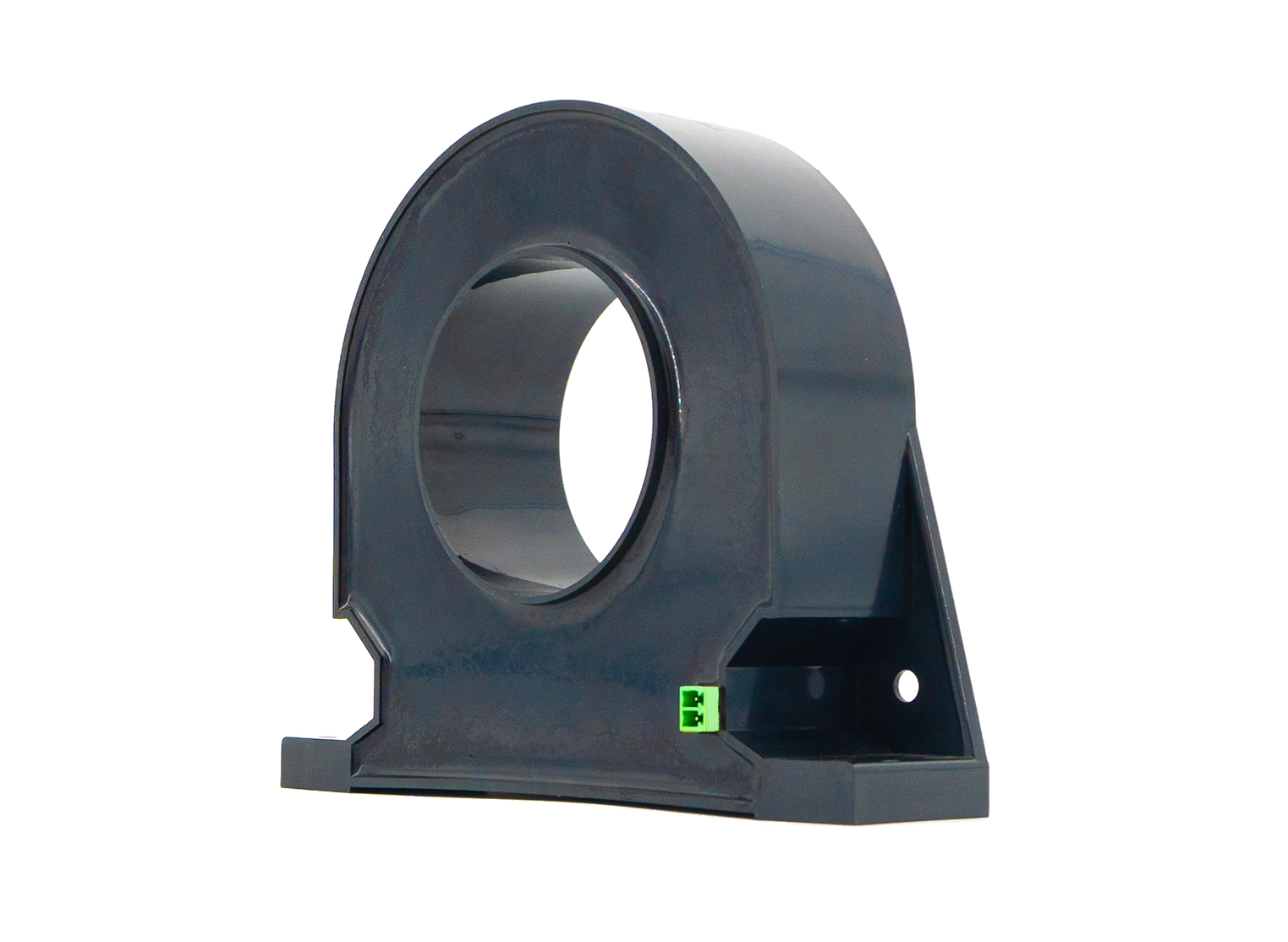

Der Ring-CT ist um einen hochpermeablen Ringkern aufgebaut – typischerweise aus Siliziumstahl, Permalloy oder Ferrit – und verfügt über eine Sekundärwicklung, die gleichmäßig um den gesamten Umfang des Kerns gewickelt ist. Im Gegensatz zu herkömmlichen Stromwandlern mit separaten Primärwicklungen entfällt beim Design des Ring-Stromwandlers die spezielle Primärspule. Stattdessen verläuft der stromführende Leiter (z. B. ein Kabel oder eine Stromschiene) direkt durch die zentrale Öffnung des Rings und fungiert so als Primärwicklung mit einer Windung. Diese stromlinienförmige Struktur vereinfacht die physische Installation und verbessert die Effizienz der magnetischen Kopplung.

Der Ring-CT arbeitet nach dem Grundprinzip der Faradayschen elektromagnetischen Induktion und fungiert als Stromabsenkgerät. Wenn Wechselstrom durch den Primärleiter fließt, erzeugt er ein schwankendes Magnetfeld, das sich im Kern mit hoher Permeabilität konzentriert. Dieser magnetische Wechselfluss induziert einen proportionalen Sekundärstrom in der gewickelten Spule. Das Übersetzungsverhältnis wird durch das Windungsverhältnis zwischen der Primärwicklung (effektiv 1 Windung) und der Sekundärwicklung (zahlreiche Windungen) genau definiert und wandelt hohe Primärströme (im Bereich von 1 A bis 6000 A) zuverlässig in standardisierte niedrige Sekundärausgänge um, üblicherweise 1 A oder 5 A. Dieses skalierte Signal kann sicher an Messgeräte, Messgeräte und Schutzrelais angeschlossen werden, während die elektrische Isolierung von Hochspannungs-Primärkreisen gewahrt bleibt.

Ringstromwandler bieten deutliche Vorteile gegenüber anderen CT-Konfigurationen. Ihr symmetrisches Ringdesign minimiert den magnetischen Streufluss und sorgt so für eine hohe Messgenauigkeit und hervorragende Linearität, mit Präzisionsklassen von bis zu 0,2 oder 0,5 für Messanwendungen. Der kompakte, leichte Formfaktor spart Installationsraum und eignet sich ideal für den Einsatz in Schaltanlagen, Schalttafeln und kompakten Umspannwerken. Ein wesentlicher Vorteil ist die nicht-invasive Installation: Solid-Core-Modelle eignen sich für dauerhafte Installationen, während Split-Core-Varianten installiert werden können, ohne stromführende Leiter zu trennen, was sie perfekt für die Nachrüstung bestehender Systeme macht. Sie weisen außerdem eine hohe Beständigkeit gegenüber externen elektromagnetischen Störungen auf und gewährleisten so einen stabilen Betrieb in komplexen Industrieumgebungen.
