Stabstromwandler: Definition, Struktur, Funktionsprinzip und Anwendungen

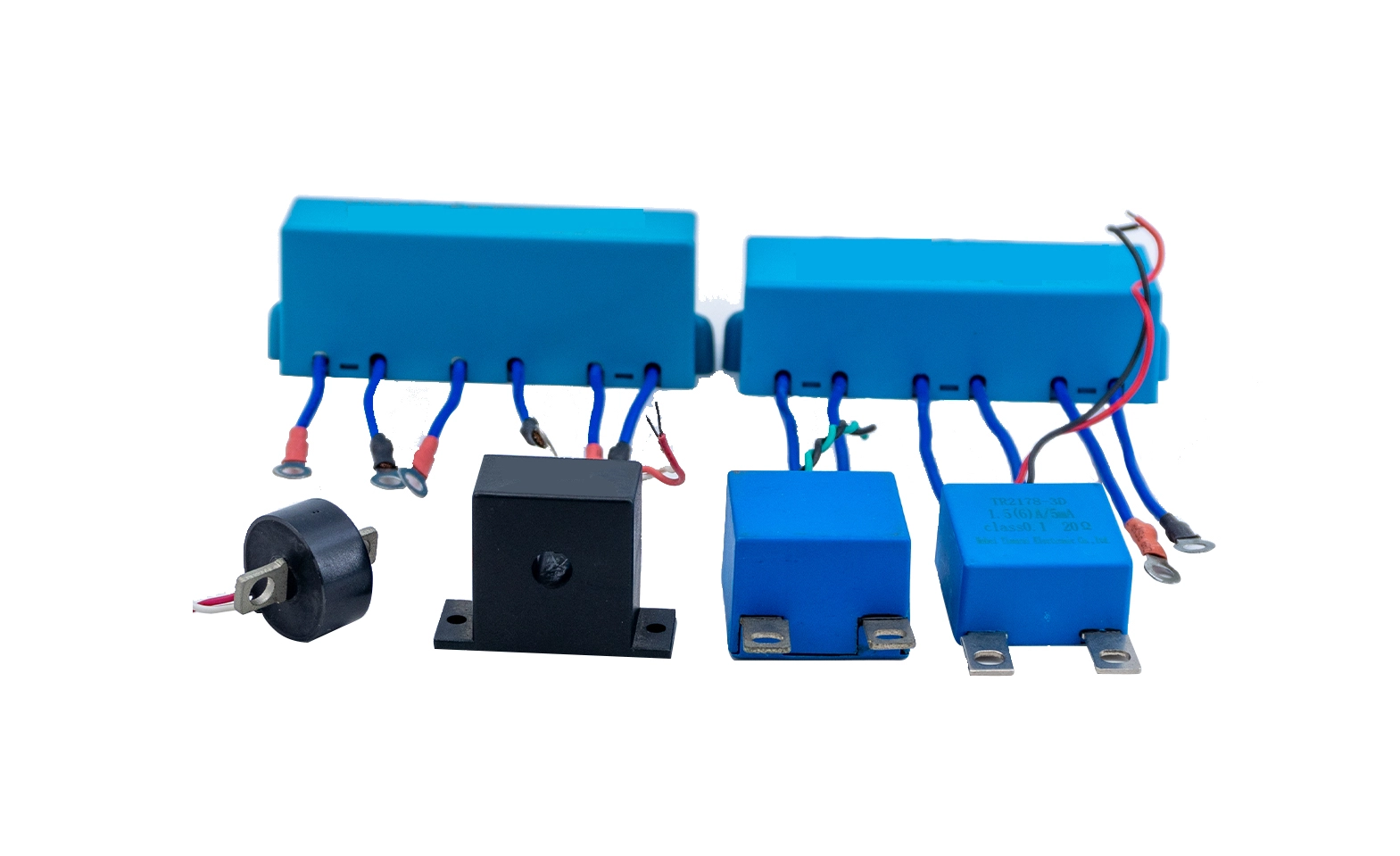

Ein Stabstromwandler (BCT) ist eine Art Messwandler, der speziell für die Messung oder den Schutz elektrischer Hochstromsysteme entwickelt wurde. Im Gegensatz zu herkömmlichen Stromtransformatoren mit einer gewickelten Primärspule verfügt der BCT über eine einfache, aber robuste Struktur, bei der die Primärwicklung durch einen einzelnen, geraden Leiter – typischerweise eine Kupfer- oder Aluminiumstange – ersetzt wird, der durch die Mitte eines Magnetkerns verläuft. Dieses Design macht es ideal für Hochspannungs- und Hochstromanwendungen wie Stromübertragungsleitungen, Schaltanlagen und industrielle Stromverteilungssysteme, bei denen Platzeffizienz und Zuverlässigkeit von entscheidender Bedeutung sind.

Der Grundaufbau eines Stabstromwandlers besteht aus drei Hauptkomponenten: dem Primärstab, dem Magnetkern und der Sekundärwicklung. Der Primärstab, der den zu messenden hohen Strom führt, besteht aus hochleitfähigem Material, um Leistungsverluste zu minimieren und thermische Stabilität zu gewährleisten. Der Magnetkern, der normalerweise aus laminierten Siliziumstahlblechen besteht, ist darauf ausgelegt, den vom Primärstrom erzeugten Magnetfluss zu konzentrieren, Wirbelstromverluste zu reduzieren und die Messgenauigkeit zu verbessern. Die Sekundärwicklung ist eng um den Magnetkern gewickelt und mit Messgeräten (z. B. Amperemetern) oder Schutzrelais verbunden, wodurch ein verkleinerter Niedrigstromausgang proportional zum primären Hochstrom bereitgestellt wird.

Das Funktionsprinzip eines Stabstromwandlers basiert auf elektromagnetischer Induktion und folgt den gleichen Grundgesetzen wie andere Stromwandler. Wenn Wechselstrom durch den Primärstab fließt, erzeugt er einen magnetischen Wechselfluss im Magnetkern. Dieser Fluss induziert einen Wechselstrom in der Sekundärwicklung, wobei das Stromverhältnis durch das Windungsverhältnis der Sekundärwicklung zur Primärwicklung (in diesem Fall eine einzelne Windung – der Stab selbst) bestimmt wird. Beispielsweise wandelt ein BCT mit einer Sekundärwicklung von 1000 Windungen einen Primärstrom von 1000 A in einen Sekundärstrom von 1 A um, ein üblicher Standard für Messgeräte.

Einer der wesentlichen Vorteile von Stabstromwandlern ist ihre kompakte und platzsparende Bauweise. Da es keine gewickelte Primärspule gibt, nehmen sie weniger Platz ein als herkömmliche Stromwandler und können daher problemlos in engen Räumen wie Schaltschränken oder Sammelschienenkanälen installiert werden. Darüber hinaus verringert ihre einfache Struktur das Risiko eines mechanischen Versagens und verbessert die Haltbarkeit, selbst in rauen Industrieumgebungen mit hohen Temperaturen, Vibrationen oder Feuchtigkeit. Sie bieten außerdem eine hohe Genauigkeit über einen weiten Bereich von Stromlasten und gewährleisten so zuverlässige Messung und Schutz.
