Stromwandlerdesign: Prinzipien, Schlüsselparameter und Optimierungsstrategien

Das Design von Stromtransformatoren (CT) ist ein systematischer technischer Prozess, der elektromagnetische Theorie, Materialwissenschaft und praktische Anwendungsanforderungen kombiniert, um die genaue Umwandlung hoher Wechselströme in messbare Signale mit niedrigem Pegel für Messung, Schutz und Steuerung in Energiesystemen zu realisieren. Als kritische Komponente in Stromnetzen, industriellen Wechselrichtern und elektrischen Geräten bestimmt die Designqualität von CT direkt die Zuverlässigkeit, Genauigkeit und Sicherheit des gesamten elektrischen Systems und ist damit ein zentraler Schwerpunkt der Forschung und Praxis der Energietechnik.

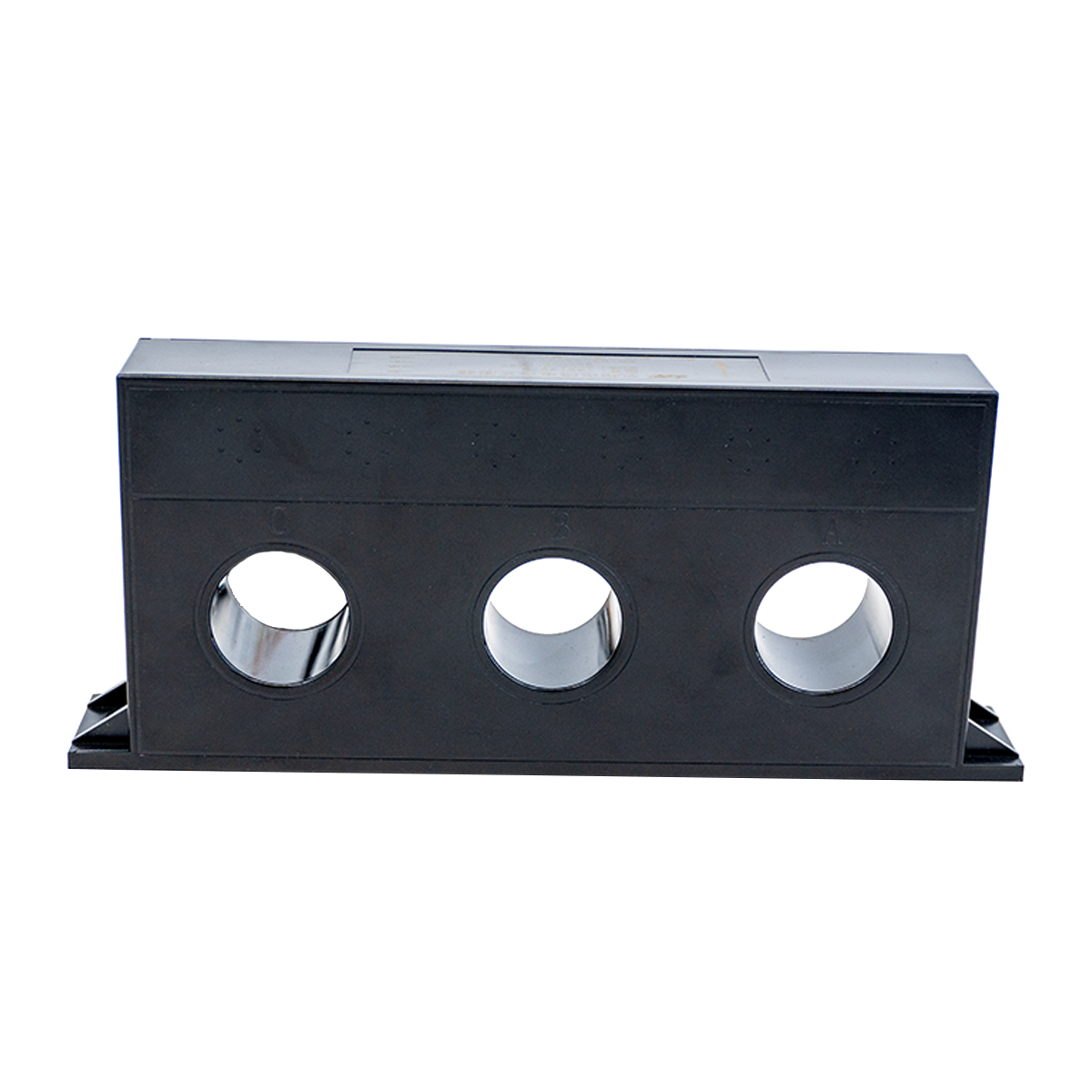

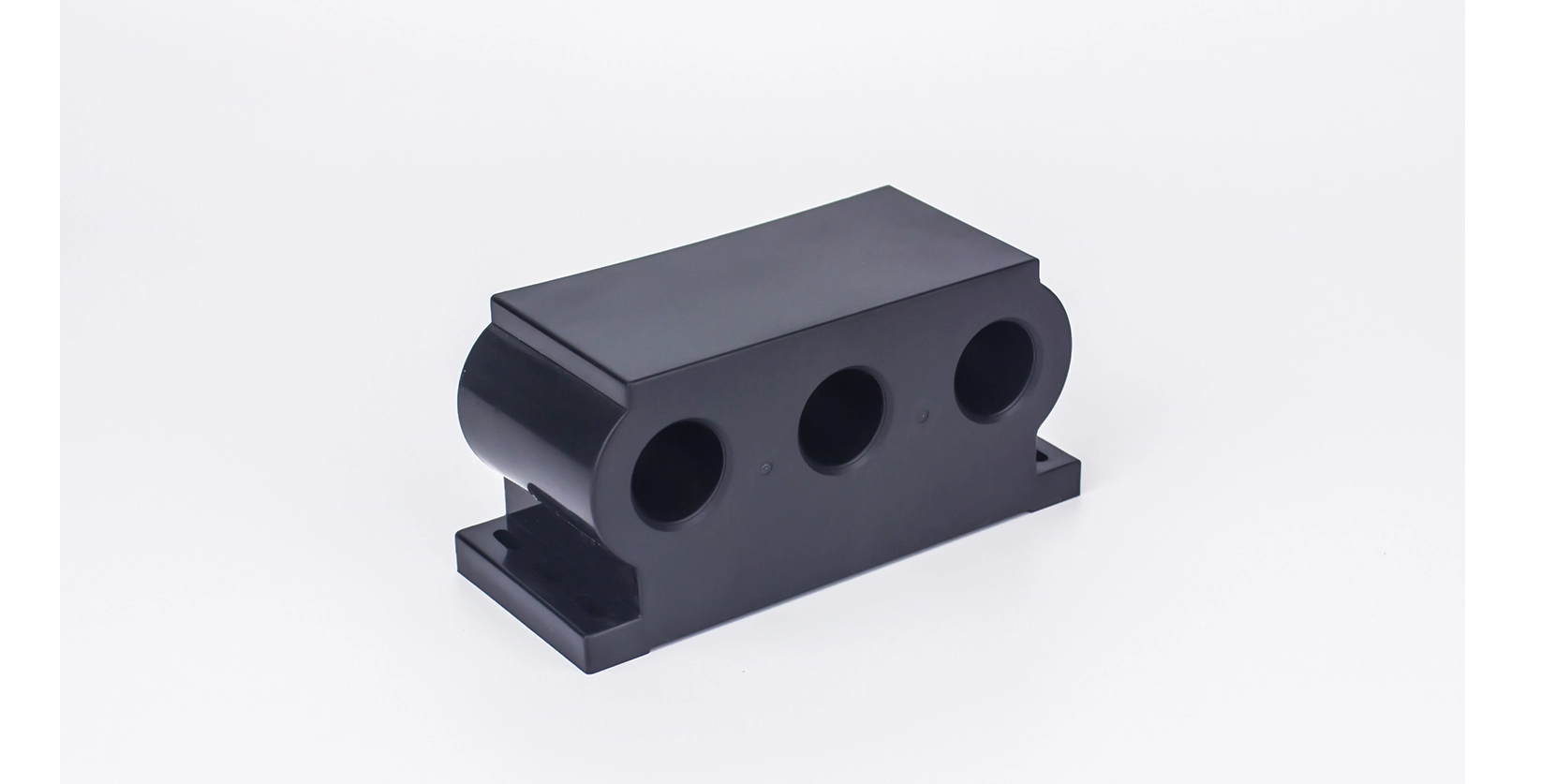

Das Grundprinzip der Stromwandlerkonstruktion basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion und dem Ampèreschen Stromkreisgesetz. Ein typischer Stromwandler besteht aus einer Primärwicklung, einer Sekundärwicklung und einem Magnetkern. Die Primärwicklung, meist mit einer geringen Windungszahl (sogar einer einzelnen Windung), ist in Reihe mit dem Stromkreis geschaltet, dessen Strom gemessen werden soll. Die windungsreichere Sekundärwicklung wird an Messgeräte, Schutzrelais oder Steuergeräte angeschlossen. Im Idealfall wird das Ampere-Windungs-Gleichgewicht (N₁I₁ ≈ N₂I₂) beibehalten, um sicherzustellen, dass der Sekundärstrom proportional zum Primärstrom und phasenausgerichtet ist, wobei das Windungsverhältnis (N₂/N₁) das Umwandlungsverhältnis bestimmt.

Die Kernauswahl ist ein entscheidender Schritt bei der CT-Konstruktion, da sich die Kerneigenschaften direkt auf den Erregerstrom auswirken, der die Hauptquelle für Verhältnis- und Phasenfehler darstellt. Hochpermeable Materialien wie kaltgewalzte Siliziumstahlbleche und nanokristalline Legierungen werden üblicherweise verwendet, um Kernverluste (Hysterese- und Wirbelstromverluste) zu minimieren und den Erregerstrom zu reduzieren. Die magnetische Pfadlänge (MPL) und die Querschnittsfläche des Kerns sind ebenfalls optimiert, um magnetische Flussdichte und Kerngröße auszugleichen und so Linearität unter normalen Betriebsbedingungen und Anti-Sättigungs-Fähigkeit bei Kurzschlussfehlern sicherzustellen.

Wichtige Designparameter müssen genau definiert werden, um den Anwendungsanforderungen gerecht zu werden. Dazu gehören der primäre/sekundäre Nennstrom (standardmäßige Sekundärströme sind 1 A oder 5 A), die Genauigkeitsklasse (0,1 S/0,2 S für die Messung, 5 P/10 P für den Schutz und TPY/TPZ für den Überspannungsschutz), die Nennlast (die maximale Scheinleistung, die die Sekundärseite liefern kann) und den Isolationsgrad. Das Windungsverhältnis wird auf Basis der Nennströme berechnet, während der Sekundärwicklungswiderstand und die Streureaktanz minimiert werden, um Fehler zu reduzieren. Darüber hinaus werden thermische und dynamische Stabilitätsparameter berücksichtigt, um sicherzustellen, dass der Stromwandler Kurzschlussströmen ohne mechanische oder thermische Beschädigung standhalten kann.

Das moderne CT-Design beinhaltet auch Optimierungsstrategien, um traditionelle Einschränkungen zu beseitigen. Bei CTs vom Messtyp werden zunehmend Partikelschwarmoptimierung (PSO) und andere intelligente Algorithmen eingesetzt, um Verhältnis- und Phasenfehler zu minimieren und gleichzeitig die Baukosten zu senken, wodurch herkömmliche Versuch-und-Irrtum-Methoden übertroffen werden. Digitale CTs, die in den CAN-Bus oder andere Kommunikationstechnologien integriert sind, sollen die Zuverlässigkeit und Stabilität verbessern, indem sie die analoge Übertragung durch digitale Signale ersetzen, die für komplexe Überwachungssysteme mit mehreren Knoten geeignet sind. Der ordnungsgemäße Abschluss der Sekundärwicklung, beispielsweise durch die Verwendung eines angepassten Bürdenwiderstands und einer Zenerdiode, ist ebenfalls von entscheidender Bedeutung, um die Messgenauigkeit und den Schaltungsschutz sicherzustellen.

Zusammenfassend lässt sich sagen, dass der Stromwandlerentwurf ein umfassender Prozess ist, der theoretische Analyse, Materialauswahl, Parameteroptimierung und praktische Validierung integriert. Durch die Abwägung von Genauigkeit, Zuverlässigkeit, Kosten und Anwendungsszenarien können Entwickler Stromwandler entwickeln, die den unterschiedlichen Anforderungen der Leistungsmessung, des Schutzes und der Steuerung gerecht werden und so eine solide Grundlage für den sicheren und effizienten Betrieb elektrischer Systeme legen.
