Stromwandlerkonstruktion

Ein Stromwandler (CT) ist ein spezieller Messwandler zur sicheren und genauen Messung von Wechselstrom (AC). Es reduziert hohe Primärströme auf standardisierte niedrige Sekundärströme, typischerweise 5 A oder 1 A, sodass Messgeräte, Schutzrelais und Überwachungssysteme ohne direkte Belastung durch Hochstromkreise betrieben werden können. Das Verständnis des Aufbaus eines Stromtransformators ist für die Auswahl des richtigen Geräts und die Gewährleistung einer zuverlässigen Leistung in elektrischen Energiesystemen von entscheidender Bedeutung.

Der Grundaufbau eines Stromwandlers besteht aus einem Magnetkern, einer Primärwicklung, einer Sekundärwicklung, Isoliermaterialien und einem Außengehäuse oder einer Umhüllung. Diese Komponenten arbeiten zusammen, um eine genaue Strommessung zu ermöglichen und gleichzeitig die elektrische Isolierung zwischen dem Hochspannungs-Primärkreis und dem Niederspannungs-Sekundärkreis aufrechtzuerhalten.

Der Magnetkern ist einer der wichtigsten Teile eines Stromwandlers. Es besteht typischerweise aus hochpermeablen Siliziumstahllamellen oder nanokristallinen Materialien, die magnetische Verluste minimieren und die Genauigkeit verbessern. Der Kern bildet einen geschlossenen magnetischen Pfad, der eine effiziente Übertragung des vom Primärstrom erzeugten magnetischen Flusses auf die Sekundärwicklung ermöglicht. Hochwertige Kernmaterialien tragen zur Reduzierung von Hysterese- und Wirbelstromverlusten bei und sorgen für eine präzise Stromumwandlung über einen weiten Betriebsbereich.

Die Primärwicklung führt den zu messenden Strom. Bei vielen Stromwandlern, insbesondere in Stab- und Fensterbauweise, kann die Primärwicklung aus einem einzelnen Leiter bestehen, der durch die Mitte des Transformators verläuft. Bei gewickelten Stromtransformatoren enthält die Primärwicklung mehrere Windungen aus isoliertem Kupferdraht, die um den Kern gewickelt sind. Die Anzahl der Primärwindungen hängt vom gewünschten Stromverhältnis und den Anwendungsanforderungen ab.

Die Sekundärwicklung ist mit isoliertem Kupferdraht um den Magnetkern gewickelt. Sie enthält deutlich mehr Windungen als die Primärwicklung. Das Verhältnis zwischen Primär- und Sekundärwindung bestimmt das aktuelle Übersetzungsverhältnis. Beispielsweise wandelt ein Stromwandler mit einem Übersetzungsverhältnis von 1000:5 einen Primärstrom von 1000 A in einen Sekundärstrom von 5 A um. Die Sekundärwicklung wird an Messgeräte, Energiezähler, Überwachungsgeräte oder Schutzrelais angeschlossen.

Die Isolierung spielt beim Bau von Stromtransformatoren eine entscheidende Rolle. Zur Trennung von Wicklungen und zum Schutz vor elektrischem Durchschlag werden verschiedene Isoliermaterialien wie Epoxidharz, Lack, Polyesterfolie und Isolierpapier verwendet. Für Mittel- und Hochspannungsanwendungen werden zusätzliche Isolationsschichten eingearbeitet, um erhöhten Spannungsniveaus und Umweltbelastungen standzuhalten.

Das Gehäuse oder die Umhüllung bietet mechanischen Schutz und Widerstandsfähigkeit gegenüber Umwelteinflüssen. Stromwandler für den Innenbereich sind häufig in Gehäusen aus geformtem Kunststoff oder Epoxidharz untergebracht, während bei Modellen für den Außenbereich wetterbeständige Materialien zum Einsatz kommen, die Feuchtigkeit, Staub, ultravioletter Strahlung und Temperaturschwankungen standhalten. Einige Outdoor-Stromwandler verfügen über wasserdichte und korrosionsbeständige Gehäuse für den Langzeitbetrieb in rauen Umgebungen.

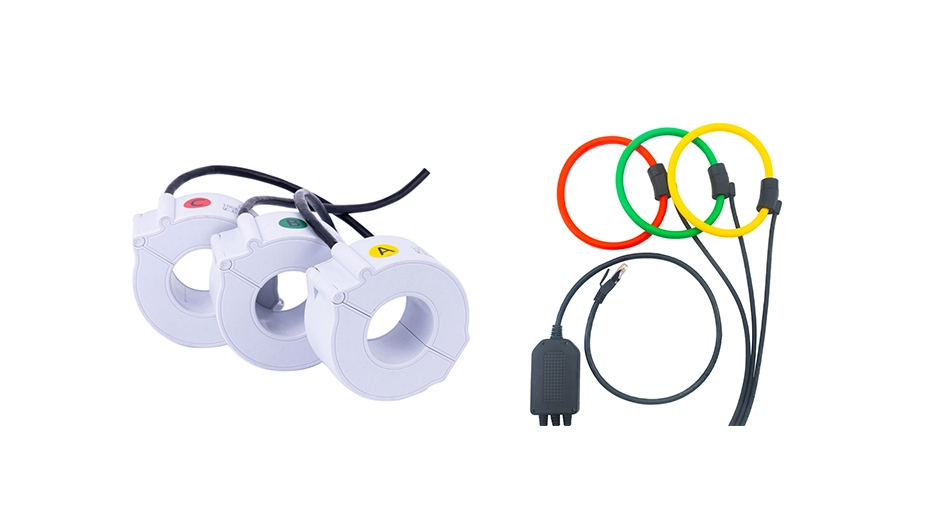

Um spezifische Installationsanforderungen zu erfüllen, stehen verschiedene CT-Konstruktionen zur Verfügung. Fensterstromwandler verfügen über eine Öffnung, durch die der Leiter geführt wird, was die Installation vereinfacht. Split-Core-Stromwandler verfügen über einen aufklappbaren Kern, der geöffnet und um einen vorhandenen Leiter geklemmt werden kann, ohne den Stromkreis zu unterbrechen. Stromwandler vom Stabtyp verfügen über einen eingebauten Primärleiter, während Transformatoren vom Wickeltyp eine höhere Genauigkeit für Anwendungen mit geringem Strom bieten.

Moderne Stromwandler können auch über zusätzliche Funktionen wie Anschlussabdeckungen, Montagehalterungen, Schutzschilde und integrierte Ausgangskonditionierungsschaltungen verfügen. Diese Verbesserungen verbessern die Sicherheit, vereinfachen die Installation und erhöhen die Kompatibilität mit digitalen Überwachungssystemen.

Zusammenfassend lässt sich sagen, dass die Konstruktion eines Stromwandlers einen Magnetkern, Primär- und Sekundärwicklungen, Isolationssysteme und ein Schutzgehäuse kombiniert, um eine genaue und isolierte Strommessung zu ermöglichen. Das richtige Design und die richtige Materialauswahl gewährleisten hohe Genauigkeit, Zuverlässigkeit und lange Lebensdauer und machen Stromwandler zu unverzichtbaren Komponenten in der Energieerzeugung, -übertragung, -verteilung, der industriellen Automatisierung und in Energiemanagementsystemen.
