Stromwandlermessung: Prinzip, Anwendungen und wichtige Überlegungen

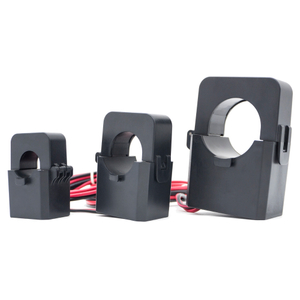

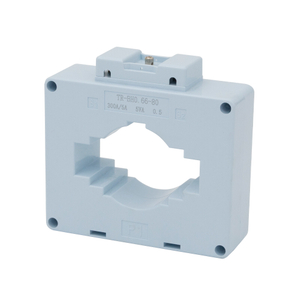

Das Funktionsprinzip eines Stromwandlers basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion und dem Ampèreschen Stromkreisgesetz. Es besteht aus zwei Wicklungen: einer Primärwicklung mit einer geringen Windungszahl (oft eine einzige Windung, die durch den durch den CT-Kern verlaufenden Stromleiter gebildet wird) und einer Sekundärwicklung mit einer großen Windungszahl. Wenn ein Wechselstrom durch die Primärwicklung fließt, erzeugt er einen magnetischen Fluss im Eisenkern. Dieser Fluss induziert einen Strom in der Sekundärwicklung, dessen Größe umgekehrt proportional zum Windungsverhältnis der beiden Wicklungen ist. Das Windungsverhältnis (N₁/N₂) bestimmt den Skalierungsfaktor und stellt sicher, dass der Sekundärstrom den Primärstrom innerhalb eines bestimmten Bereichs genau widerspiegelt.

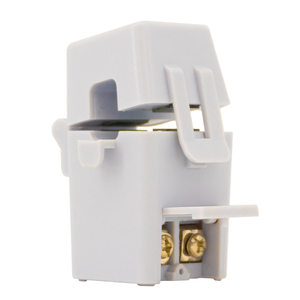

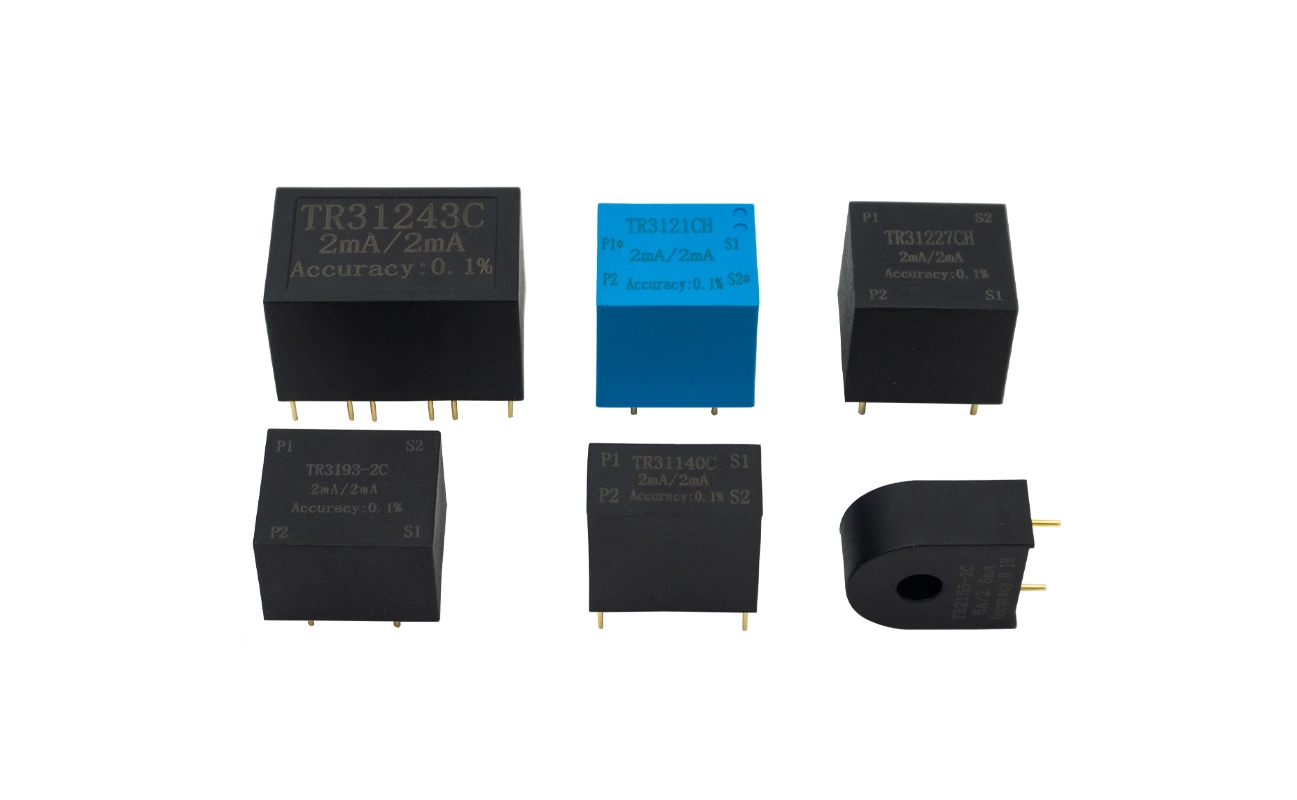

Genauigkeit ist ein entscheidender Leistungsindex der Stromwandlermessung, der auf der Grundlage internationaler Standards in verschiedene Genauigkeitsklassen (z. B. 0,2, 0,5, 1,0, 3,0) eingeteilt wird. Hochgenaue Stromwandler (Klassen 0,2 und 0,5) werden in Energiemessanwendungen eingesetzt, bei denen eine präzise Strommessung für die Abrechnung und das Energiemanagement unerlässlich ist. Niedrigere Genauigkeitsklassen (1,0 und höher) eignen sich für Schutzrelais, bei denen schnelle Reaktion und Zuverlässigkeit Vorrang vor absoluter Präzision haben.

Die Stromwandlermessung wird in verschiedenen Bereichen häufig eingesetzt. In Stromerzeugungs-, Übertragungs- und Verteilungssystemen werden Stromwandler in Transformatoren, Leistungsschaltern und Übertragungsleitungen installiert, um Lastströme zu überwachen, Fehler (z. B. Kurzschlüsse) zu erkennen und Schutzmaßnahmen auszulösen. In Industrieanlagen werden sie zur Messung von Strömen in Motoren, Generatoren und anderen elektrischen Geräten eingesetzt und unterstützen so die Zustandsüberwachung und Energieeffizienzanalyse. Darüber hinaus sind Stromwandler in erneuerbaren Energiesystemen (z. B. Solar- und Windkraftanlagen) unerlässlich, um den Ausgangsstrom von Wechselrichtern zu messen und die Netzkompatibilität sicherzustellen.

Um eine zuverlässige CT-Messung zu gewährleisten, müssen mehrere wichtige Überlegungen berücksichtigt werden. Erstens darf die Sekundärwicklung während des Betriebs niemals offen sein, da dadurch extrem hohe Spannungen erzeugt werden können, die den Stromwandler beschädigen und ein Sicherheitsrisiko darstellen. Zweitens muss die Lastimpedanz des Sekundärkreises innerhalb der Nennbürde des Stromwandlers liegen, um die Messgenauigkeit aufrechtzuerhalten. Drittens sind eine ordnungsgemäße Installation und Erdung erforderlich, um elektromagnetische Störungen zu minimieren und die Isolierung zwischen Primär- und Sekundärkreis sicherzustellen.
