Stromwandlermessung

Ein Stromwandler (CT) ist ein wesentliches elektrisches Gerät zur Messung von Wechselstrom (AC) in Hochspannungs- und Hochstromnetzen. Es spielt eine entscheidende Rolle bei der Energieüberwachung, dem Schutz und der Steuerung, indem es große Primärströme in kleinere, standardisierte Sekundärströme (typischerweise 5 A oder 1 A) umwandelt, die mit herkömmlichen Instrumenten sicher und einfach zu messen sind. Diese Messmethode gewährleistet die Sicherheit von Bedienern und Geräten und ermöglicht gleichzeitig eine genaue Datenerfassung für das Energiesystemmanagement.

Das Funktionsprinzip der Stromwandlermessung basiert auf der elektromagnetischen Induktion. Der Stromwandler besteht aus zwei Wicklungen: einer Primärwicklung und einer Sekundärwicklung. Die Primärwicklung ist in Reihe mit dem Stromkreis geschaltet, dessen Strom gemessen werden muss, und weist normalerweise eine geringe Anzahl von Windungen auf (sogar eine einzelne Windung, die durch das Durchführen des Stromkabels durch den CT-Kern entsteht). Die Sekundärwicklung weist eine größere Windungszahl auf und wird an Messgeräte, Schutzrelais oder Datenerfassungssysteme angeschlossen.

Nach dem Transformatorprinzip ist das Verhältnis des Primärstroms (I₁) zum Sekundärstrom (I₂) umgekehrt proportional zum Verhältnis der Anzahl der Sekundärwindungen (N₂) zur Primärwindung (N₁), ausgedrückt als I₁/I₂ = N₂/N₁. Dieses Verhältnis wird als CT-Verhältnis bezeichnet und ist vorkalibriert, um die Messgenauigkeit sicherzustellen. Während des Betriebs muss der Sekundärkreislauf geschlossen bleiben; Ein offener Sekundärkreis würde eine extrem hohe Spannung in der Sekundärwicklung verursachen, was ein ernstes Sicherheitsrisiko darstellt und den Stromwandler beschädigt.

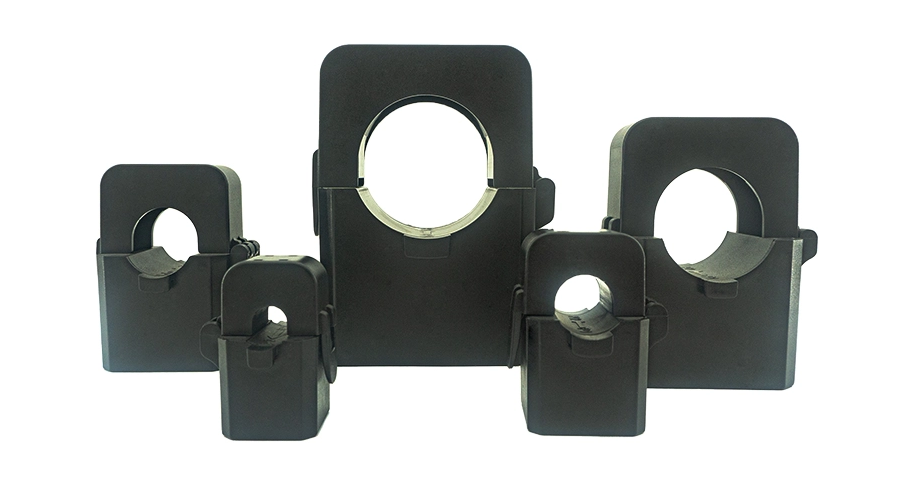

Es gibt verschiedene Arten von Stromwandlern, die für unterschiedliche Messszenarien konzipiert sind. Messstromwandler legen Wert auf hohe Genauigkeit über einen großen Strombereich und eignen sich daher für die Energiemessung und Stromqualitätsanalyse. Schutz-Stromwandler hingegen sind für die Bewältigung von Fehlerströmen (viel größer als der Nennstrom) ausgelegt und liefern zuverlässige Signale für Schutzrelais, um fehlerhafte Stromkreise umgehend auszulösen. Darüber hinaus bieten Split-Core-Stromwandler Komfort bei der Nachrüstung, da sie ohne Abklemmen des Primärleiters installiert werden können.

Genauigkeit ist eine wichtige Voraussetzung für die Stromwandlermessung. Zu den Faktoren, die die Genauigkeit beeinflussen, gehören das Kernmaterial (typischerweise Siliziumstahl oder eine amorphe Legierung), das Wicklungsdesign und die Lastimpedanz des Sekundärkreises. Internationale Standards (z. B. IEC 60044-1) klassifizieren Stromwandler anhand ihres Messfehlers in Genauigkeitsklassen (z. B. 0,2, 0,5, 1,0). Für kritische Anwendungen wie die Energieabrechnung sind hochgenaue Stromwandler (Klasse 0,2 oder 0,5) erforderlich.
