Stromwandlermessung

Die Stromwandlermessung (CT) dient als zentrale Sensorlösung für genaue Energiemessung, Umsatzabrechnung und Stromverbrauchsverfolgung in Stromnetzen, Industrieanlagen und Gewerbegebäuden. Als eine Kategorie von Messwandlern wandeln Messstromwandler hohe Primärströme von Stromleitungen in standardisierte niedrige Sekundärausgänge (1 A oder 5 A) um, die mit elektronischen Energiezählern kompatibel sind, und sorgen gleichzeitig für eine vollständige elektrische Isolierung zwischen Hochspannungs-Primärstromkreisen und Niederspannungsmessgeräten für die Betriebssicherheit.

Mess-Stromwandler basieren auf elektromagnetischer Induktion und haben eine kompakte Kernstruktur: Die Primärseite besteht normalerweise aus einer einzelnen Sammelschiene oder einem Kabel, das durch den Magnetkern verläuft, und die Sekundärseite verfügt über feine Wicklungen mit mehreren Windungen. Im Idealfall behalten Primär- und Sekundärströme ein festes umgekehrtes Verhältnis mit vernachlässigbarer Phasenverschiebung bei. Im Gegensatz zu Schutz-Stromwandlern, die bei starken Fehlerspitzen die Linearität priorisieren, sind Mess-Stromwandler für eine äußerst präzise Stromwiedergabe innerhalb normaler Lastbereiche (1 % bis 120 % des Nennstroms) ausgelegt und gewährleisten so direkt eine faire Stromabrechnung zwischen Energieversorgern und Endverbrauchern.

Die Genauigkeitsklassifizierung ist die wichtigste Spezifikation für die Messung von Stromwandlern und wird durch die Normen IEC 61869 und IEEE C57.13 geregelt. Zu den gängigen Güteklassen gehören 0,2S, 0,5S, 0,2 und 0,5, wobei das Suffix „S“ für eine verbesserte Schwachstromleistung für Standorte mit schwankenden leichten Lasten steht. Ein Stromwandler der Klasse 0,2S beschränkt den Verhältnisfehler über den gesamten Arbeitsbereich auf ±0,2 % und ist daher für die Messung im eichamtlichen Verkehr zwingend erforderlich. Diese Transformatoren verfügen über dünne Siliziumstahlkerne mit hoher Permeabilität, um Erregungsverluste und magnetische Hysterese zu minimieren. Sie gehen jedoch über 120 % des Nennstroms in die Sättigung, um eine Beschädigung gepaarter Energiezähler bei vorübergehenden Überlastungen zu vermeiden.

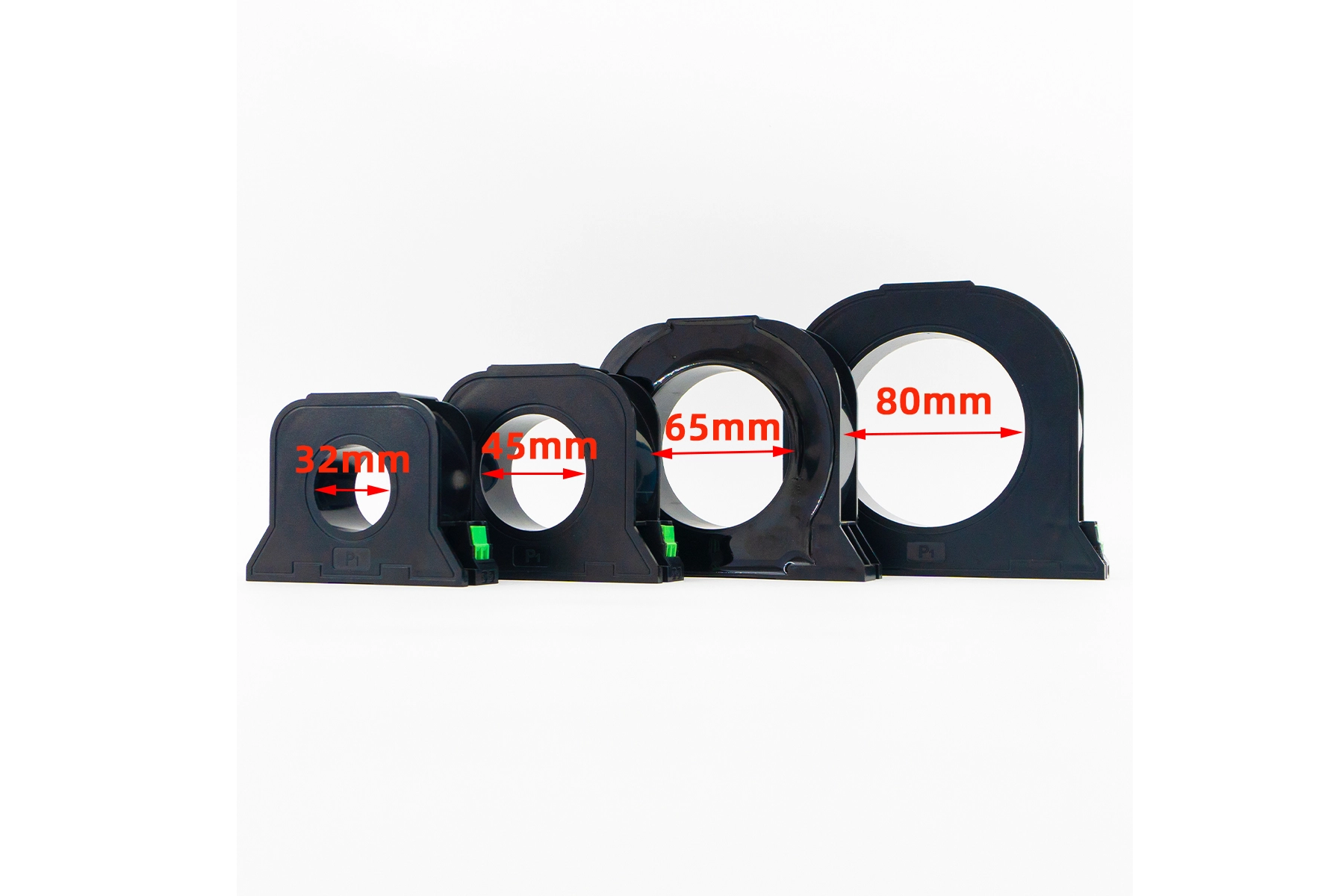

Mehrere mechanische Typen passen sich unterschiedlichen Installationsszenarien an. Stromwandler mit gewickeltem Stab eignen sich für permanente Messschränke im Innenbereich, während flexible Rogowski-Spulen mit geteiltem Kern eine Live-Nachrüstung ohne Stromunterbrechungen ermöglichen und häufig in Photovoltaikanlagen und Niederspannungsverteilerkästen eingesetzt werden. Zu den wichtigsten Installationsregeln gehört die Anpassung der CT-Nennlast an die Impedanz des Messgeräts und die strikte Vermeidung offener Sekundärkreise, die zu lebensgefährlicher hoher induzierter Spannung und dauerhafter Kernverschlechterung führen würden.
