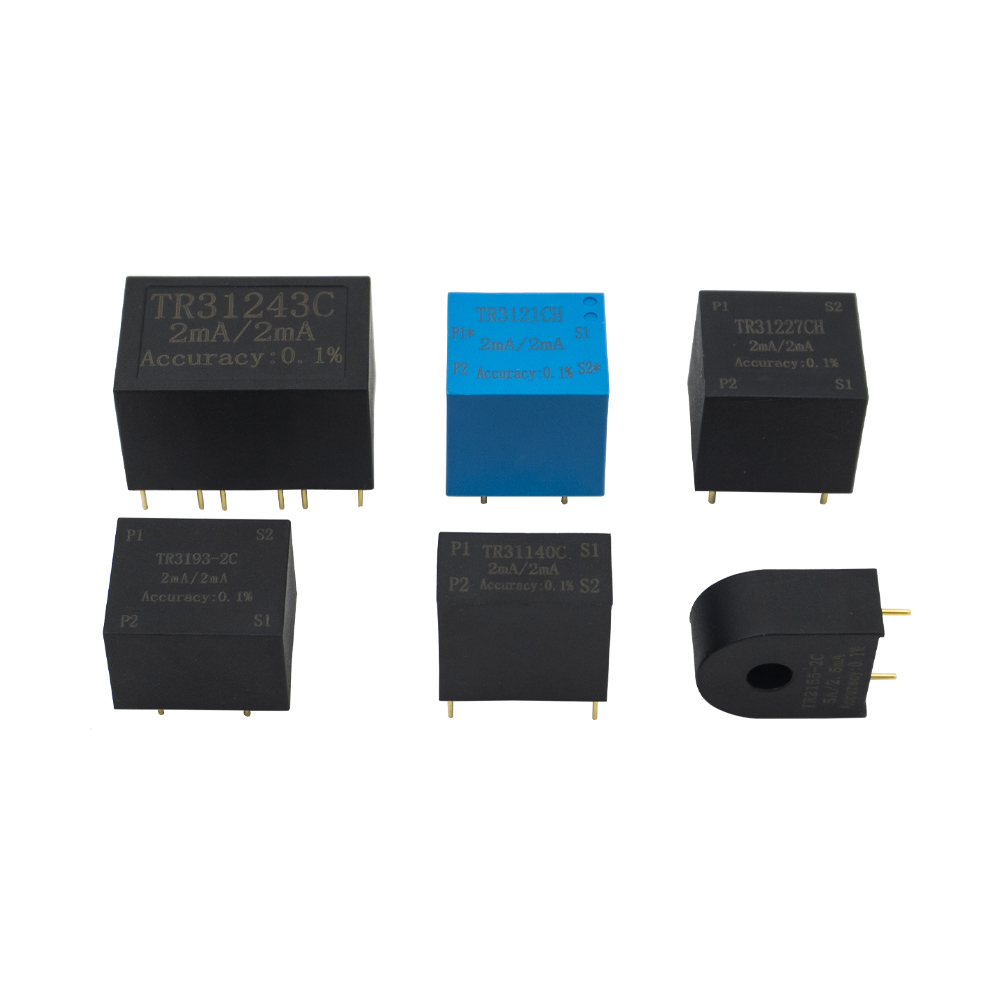

Stromwandlersensoren

Stromwandlersensoren sind weit verbreitete elektrische Messgeräte zur genauen Erkennung und Überwachung von Wechselstrom (AC) in Energiesystemen. Sie sind wesentliche Komponenten für elektrische Schutz-, Mess-, Automatisierungs- und Überwachungsanwendungen in Industrie-, Gewerbe- und Versorgungsumgebungen.

Ein Stromwandlersensor arbeitet nach dem Prinzip der elektromagnetischen Induktion. Wenn Wechselstrom durch einen Primärleiter (z. B. eine Stromleitung oder eine Sammelschiene) fließt, erzeugt er um ihn herum ein Magnetfeld. Der Sensor, der einen Magnetkern und eine Sekundärwicklung enthält, erfasst dieses Magnetfeld und wandelt es auf der Sekundärseite in einen proportionalen, untergeordneten Strom um. Dieser reduzierte Strom ist mit Standardinstrumenten wie Messgeräten, Relais oder Überwachungsgeräten sicher und einfach zu messen.

Einer der Hauptvorteile von Stromwandlersensoren ist die galvanische Trennung. Der primäre Hochspannungskreis ist vollständig vom Messkreis isoliert, was die Sicherheit des Bedieners gewährleistet und empfindliche Geräte schützt. Dadurch eignen sich CT-Sensoren besonders für Hochspannungssysteme wie Umspannwerke, Schaltanlagen und Industrieverteiler.

Abhängig von den Anwendungsanforderungen gibt es verschiedene Arten von Stromwandlersensoren. Split-Core-CT-Sensoren werden häufig in Nachrüstinstallationen verwendet, da sie um einen vorhandenen Leiter geklemmt werden können, ohne den Stromkreis zu trennen. Sensoren mit festem Kern (oder Ringtyp) werden typischerweise in Neuinstallationen verwendet, bei denen der Leiter während der Montage durch den Kern geführt werden kann. Rogowski-Spulensensoren sind flexibel und haben einen Luftkern und sind daher ideal für die Messung hoher Ströme und transienter Signale mit großer Bandbreite. Hall-Effekt-Stromsensoren werden sowohl zur AC- als auch zur DC-Messung verwendet und bieten Vielseitigkeit in modernen elektronischen Systemen.

Stromwandlersensoren werden nach Genauigkeit und Anwendung klassifiziert. Mess-Stromwandler sind für präzise Messungen in Abrechnungs- und Energieüberwachungssystemen konzipiert, während Schutz-Stromwandler so konstruiert sind, dass sie bei Fehlerbedingungen schnell reagieren, Leistungsschalter auslösen und Geräteschäden verhindern. Genauigkeitsklassen wie 0,1, 0,2, 0,5 oder 1,0 definieren den zulässigen Messfehler.

In praktischen Anwendungen werden Stromwandlersensoren in intelligenten Netzen, Systemen für erneuerbare Energien, industrieller Automatisierung, Motorkontrollzentren und Gebäudeenergiemanagementsystemen eingesetzt. Beispielsweise überwachen CT-Sensoren in Solarkraftwerken den Ausgangsstrom des Wechselrichters, um die Systemstabilität sicherzustellen. In Fabriken helfen sie dabei, den Energieverbrauch von Maschinen zu verfolgen und ungewöhnliche Lastbedingungen zu erkennen. In Gewerbegebäuden unterstützen sie die Energiemessung und Effizienzoptimierung.

Moderne Stromwandlersensoren lassen sich häufig in digitale Systeme integrieren und liefern Ausgänge wie 5 A/1 A Sekundärstrom, 0–5 V Spannungssignal oder 4–20 mA Analogsignal für SPS und IoT-Überwachungsplattformen. Mit der Entwicklung intelligenter Energiesysteme werden CT-Sensoren zunehmend mit Kommunikationsmodulen wie Modbus- oder IoT-Gateways zur Fernüberwachung und Datenanalyse kombiniert.

Zusammenfassend lässt sich sagen, dass Stromwandlersensoren kritische Komponenten in elektrischen Mess- und Schutzsystemen sind. Sie bieten eine sichere, genaue und zuverlässige Stromerkennung und ermöglichen so ein effizientes Energiemanagement und Systemsicherheit in einem breiten Anwendungsspektrum.
