Was ist die Stromwandlerklasse?

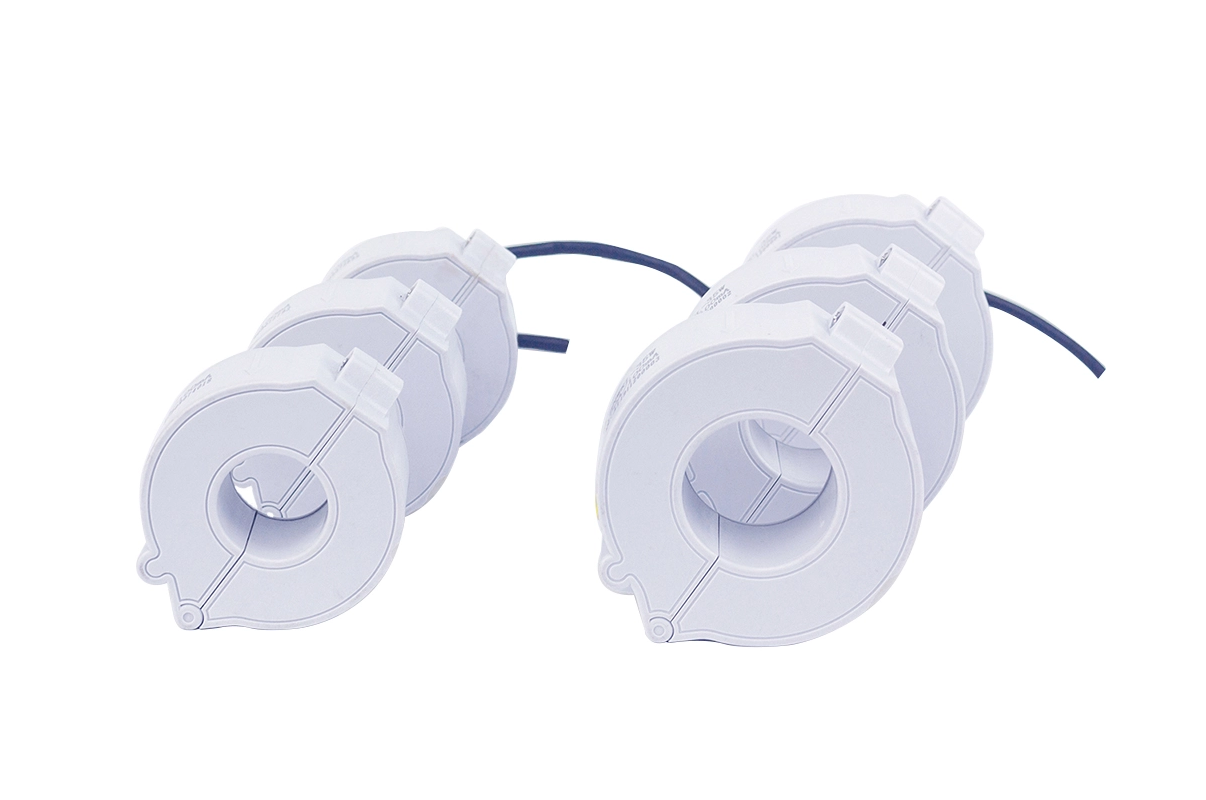

Ein Stromwandler (CT) ist ein wichtiger Instrumententransformator in Stromversorgungssystemen, dessen Aufgabe darin besteht, hohe Primärwechselströme in standardisierte niedrige Sekundärströme (normalerweise 1 A oder 5 A) umzuwandeln, um sichere Mess-, Schutz- und Steuerungszwecke zu gewährleisten. Die Stromwandlerklasse , die in erster Linie durch Genauigkeit und Leistung definiert wird, ist ein zentraler Parameter, der die Eignung des Stromwandlers für bestimmte Anwendungen bestimmt und durch internationale Standards wie IEC 61869-2 und ANSI/IEEE C57.13 geregelt wird.

CT-Klassen werden hauptsächlich in zwei Typen eingeteilt: Messklassen und Schutzklassen, jeweils mit unterschiedlichen Designschwerpunkten und Fehlergrenzen. Bei Messklassen steht die Genauigkeit unter normalen Betriebsbedingungen im Vordergrund, um eine zuverlässige Energiemessung und -abrechnung sicherzustellen, während bei Schutzklassen die Leistung bei Fehlerbedingungen im Vordergrund steht, um einen schnellen und genauen Betrieb von Schutzrelais zu ermöglichen.

Zu den gängigen Messklassen gehören 0,1, 0,2, 0,5 und 1, wobei der Zahlenwert den maximal zulässigen Verhältnisfehler bei Nennstrom darstellt. Klasse 0,1 bietet die höchste Genauigkeit (±0,1 % Fehler) und wird in Kalibrierlaboren und hochpräzisen Messszenarien verwendet. Klasse 0,2 (±0,2 % Fehler) ist ideal für kommerzielle und industrielle Umsatzmessungen, Ausgleichsgenauigkeit und Kosteneffizienz. Die Klassen 0,5 (±0,5 % Fehler) und 1 (±1 % Fehler) werden häufig für allgemeine Mess- und unkritische Energieüberwachungsanwendungen verwendet.

Schutzklassen werden mit einem „P“ gefolgt von einer Zahl gekennzeichnet, z. B. 5P und 10P, wobei die Zahl den maximalen zusammengesetzten Fehler beim Genauigkeitsgrenzfaktor (ALF) angibt. Beispielsweise bedeutet 5P20 einen maximalen Fehler von 5 % bei 20-fachem Nennstrom, geeignet für den allgemeinen Überstromschutz. Spezielle Schutzklassen wie TPX, TPY und TPZ wurden für Hochspannungssysteme entwickelt, um die Auswirkungen des remanenten Flusses zu minimieren und die Genauigkeit bei vorübergehenden Fehlerbedingungen sicherzustellen.
