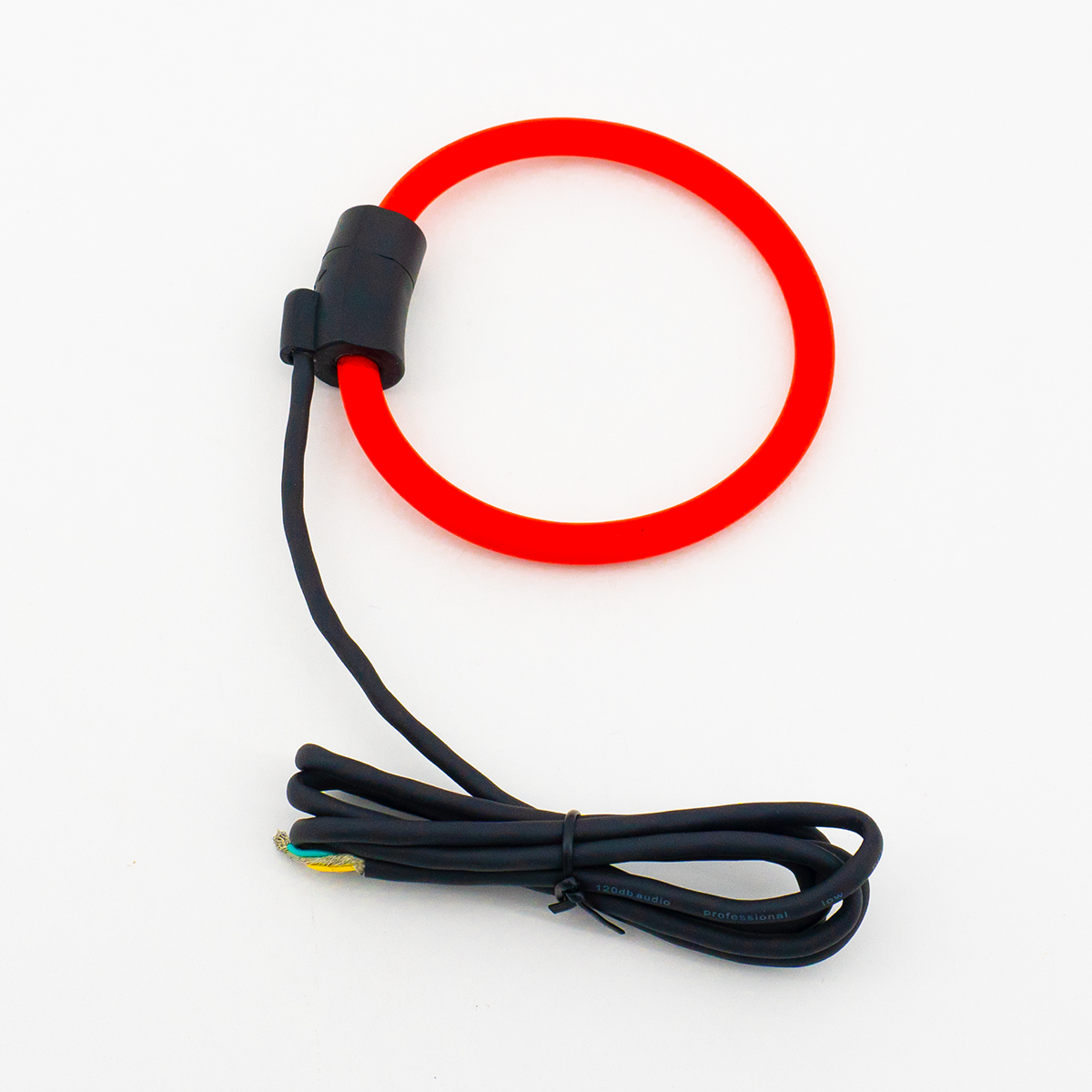

Was ist ein Donut-Stromwandler?

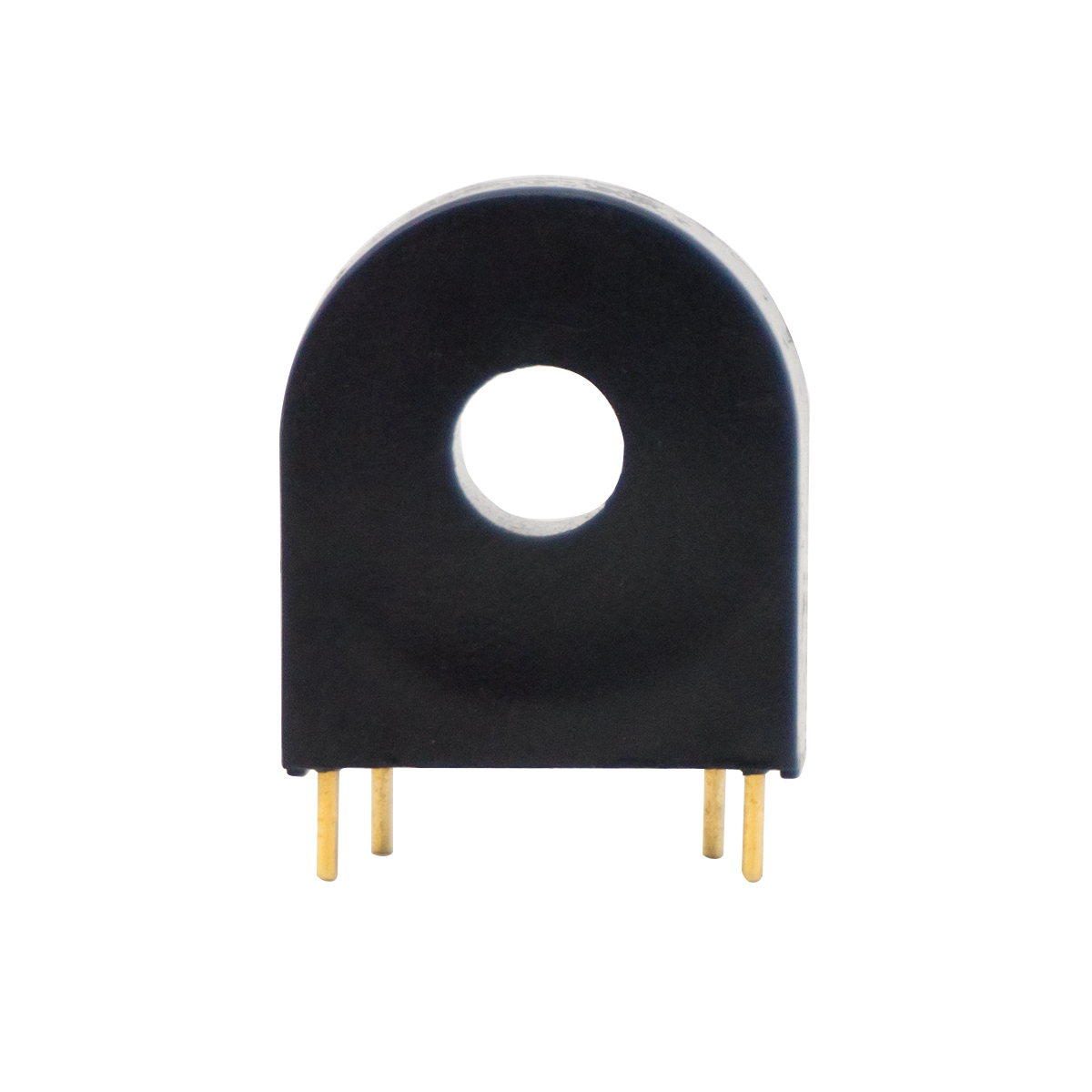

Ein Donut-Stromtransformator, allgemein auch als Ringstromtransformator (CT) bekannt, ist ein Spezialgerät, das für die präzise Messung von Wechselstrom (AC) und den Schaltkreisschutz in elektrischen Systemen entwickelt wurde. Der Donut-CT zeichnet sich durch seine solide, ringförmige Kernstruktur aus und verfügt über keine diskrete Primärwicklung. Stattdessen verläuft der Leiter, der den gemessenen Strom führt, direkt durch seine zentrale Öffnung und fungiert so als Primärwicklung mit einer einzigen Windung. Dieses einzigartige Design integriert den Primärleiter in den Kern des Geräts, wodurch zusätzliche Wicklungsverbindungen überflüssig werden und die Installation sowohl bei Neubauten als auch bei Industrieanlagen rationalisiert wird.

Die Sekundärwicklung eines Donut-CT ist gleichmäßig um den durchgehenden Ringkern gewickelt, der typischerweise aus magnetischen Materialien mit hoher Permeabilität wie Siliziumstahl oder einer amorphen Legierung besteht. Diese Konfiguration minimiert den magnetischen Streufluss, da der geschlossene Kern einen kontinuierlichen, ununterbrochenen magnetischen Pfad bildet. Aufgrund seiner Konstruktion wandelt der Stromwandler hohe Primärströme – oft im Bereich von mehreren zehn bis tausend Ampere – auf standardisierte niedrige Ströme um, typischerweise 5 A oder 1 A, die mit Versorgungszählern, Schutzrelais und industriellen Steuerungssystemen kompatibel sind. Die Struktur mit geschlossenem Kern gewährleistet eine außergewöhnliche Genauigkeit, die oft den Präzisionsstandards der Klasse 0,5 oder höher entspricht, zusammen mit geringem Kernverlust und langfristiger Betriebsstabilität, was sie zur bevorzugten Wahl für Anwendungen macht, bei denen Zuverlässigkeit und Messgenauigkeit von entscheidender Bedeutung sind.

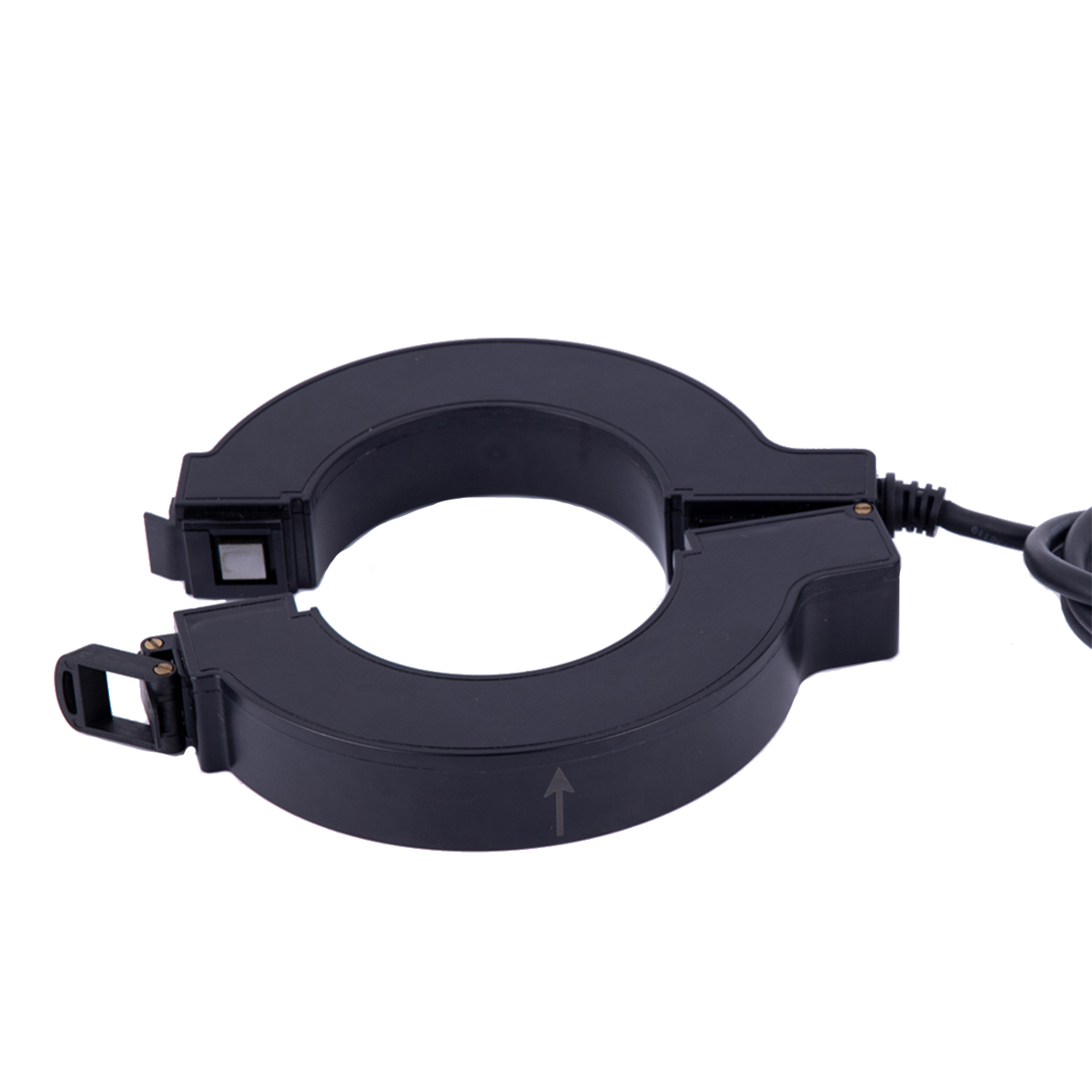

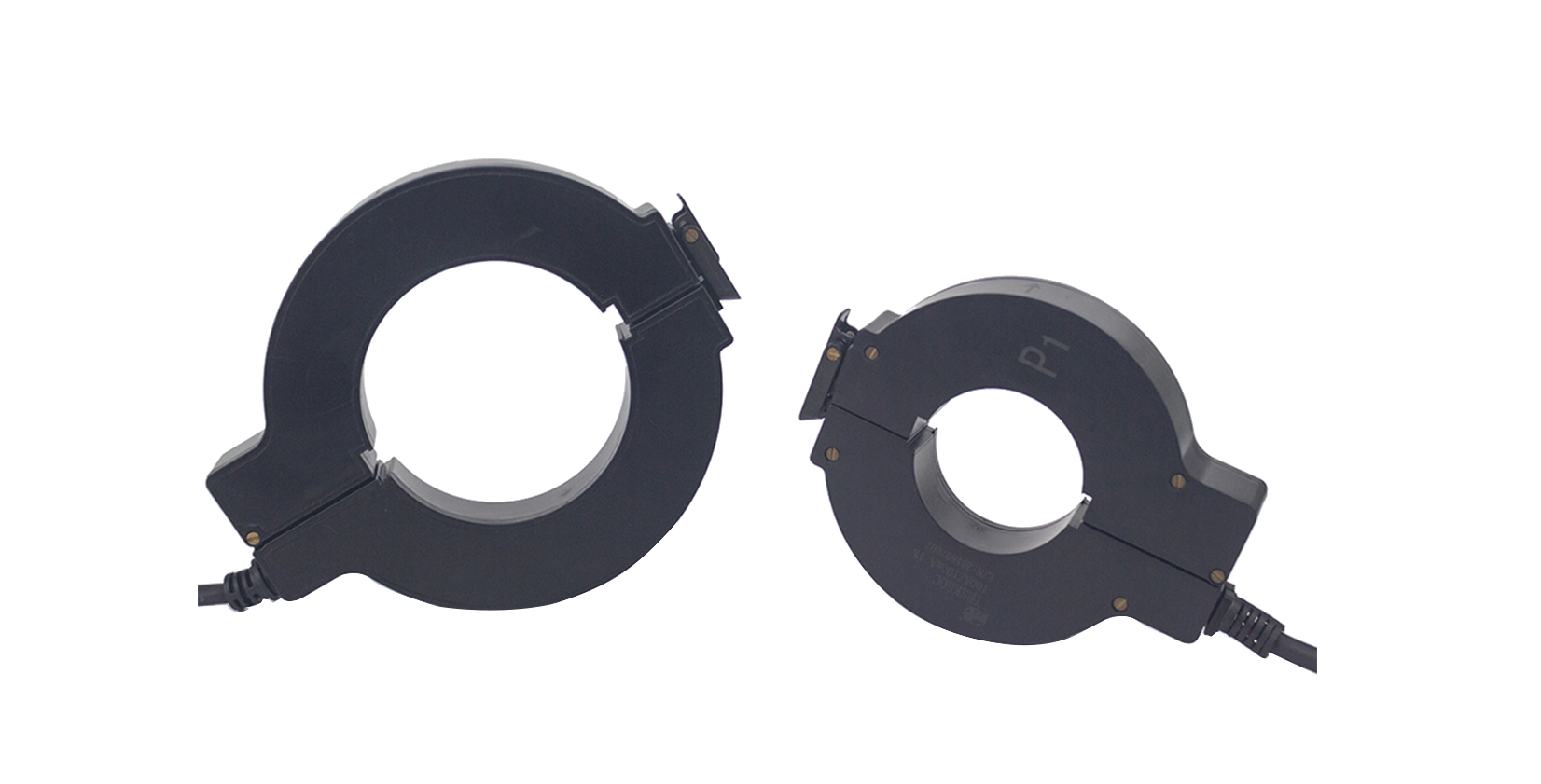

Die Hauptunterschiede zwischen Donut- (Massivkern-) und Split-Core-Stromwandlern liegen hauptsächlich in ihrem strukturellen Design, ihren Installationsanforderungen und ihren Leistungsmerkmalen. Ein Donut-CT verfügt über einen einteiligen, nahtlosen Kern, durch dessen Mitte der gemessene Leiter bei der Installation eingefädelt werden muss. Dieser Vorgang erfordert eine vorübergehende Stromunterbrechung, da der Leiter abgeklemmt werden muss, um den Durchgang zu ermöglichen. Im Gegensatz dazu verfügt ein Stromwandler mit geteiltem Kern, der oft auch als Klemmstromwandler bezeichnet wird, über einen klappbaren, zu öffnenden Kern (üblicherweise C- oder U-Form), der die Installation um stromführende, unter Spannung stehende Leiter ohne Stromunterbrechung ermöglicht. Diese nicht-invasive Installation macht Split-Core-CTs ideal für Nachrüstungen, Feldwartung und temporäre Überwachungsaufgaben.
