Was ist ein Festkernstromwandler?

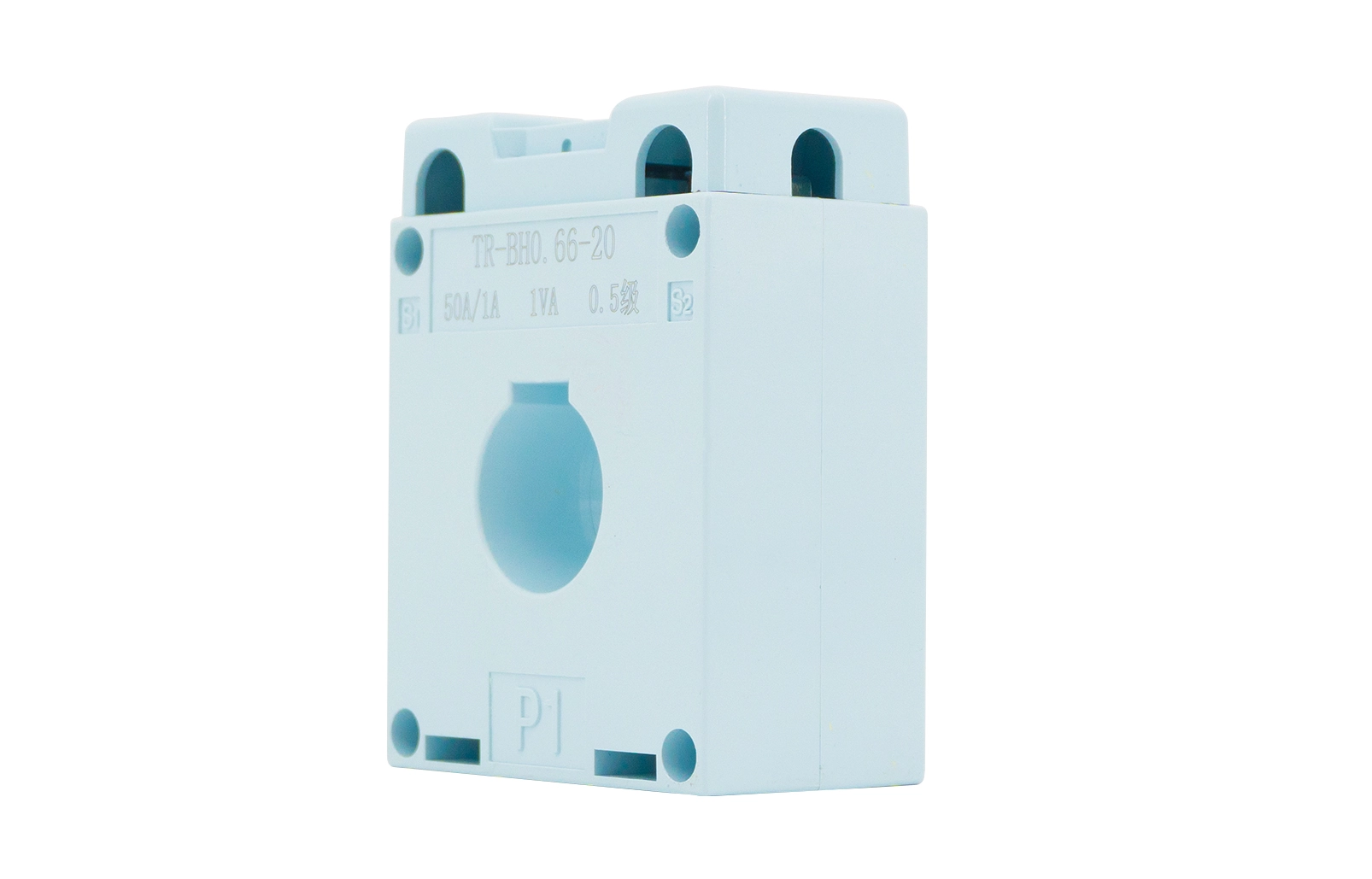

Ein Solid-Core -Stromwandler (CT) ist ein Präzisionsinstrumententransformator, der entwickelt wurde, um hohen Wechselstrom (AC) in Stromversorgungssystemen in einen standardisierten Sekundärstrom mit niedrigem Pegel (typischerweise 1 A oder 5 A) umzuwandeln, um eine sichere Messung, Überwachung und Schutzweiterleitung zu ermöglichen.

Es funktioniert nach dem Prinzip der elektromagnetischen Induktion, wobei der Primärstrom, der durch einen Leiter fließt, der durch seinen Kern verläuft, einen magnetischen Fluss erzeugt, der wiederum einen proportionalen Strom in der um den Kern gewickelten Sekundärwicklung induziert. Das entscheidende Merkmal eines Vollkern-CT ist sein durchgehender, ununterbrochener toroidförmiger (Donut-förmiger) Magnetkern, der normalerweise aus hochpermeablen Materialien wie Siliziumstahl oder Ferrit besteht. Im Gegensatz zu Stromwandlern mit geteiltem Kern weist diese solide Struktur keine Lücken auf, was einen gleichmäßigen Magnetpfad, minimale Flussstreuung und eine hervorragende magnetische Kopplung zwischen Primär- und Sekundärkreisen gewährleistet.

Die Primärwicklung besteht häufig aus einem einzigen Durchgang des Hauptstromleiters durch die Mitte des Kerns, während die Sekundärwicklung aus mehreren präzise gewickelten Windungen besteht, die das Übersetzungsverhältnis des Stromwandlers bestimmen. Die Solid-Core-CT bietet mehrere entscheidende Vorteile. Es bietet außergewöhnliche Präzision mit Genauigkeitsklassen von 0,1 % bis 0,5 % und eignet sich daher ideal für die Umsatzmessung und kritische Schutzanwendungen. Der versiegelte, solide Kern widersteht Staub, Feuchtigkeit und mechanischer Beanspruchung und sorgt so für eine stabile Leistung in rauen Industrie- und Außenumgebungen.

Es bietet außerdem eine robuste elektrische Isolierung zwischen Hochspannungs-Primärkreisen und Niederspannungs-Sekundärinstrumenten und schützt so Geräte und Personal. Bei der Installation muss der Stromkreis abgeschaltet werden, um den Primärleiter durch den Kern des Stromwandlers zu führen. Daher eignet er sich am besten für permanente, feste Installationen in Neubauten, Umspannwerken und industriellen Schalttafeln.

Es wird häufig in Stromerzeugungs-, Übertragungs- und Verteilungssystemen zur Strommessung, Energiemessung, zum Überstromschutz und zur Analyse der Stromqualität eingesetzt. Der Hauptnachteil ist seine Inflexibilität: Im Gegensatz zu Split-Core-Alternativen kann es nicht ohne Systemabschaltung an vorhandenen stromführenden Leitern nachgerüstet werden. Dennoch sind Vollkern-CTs aufgrund ihrer unübertroffenen Genauigkeit und Zuverlässigkeit die bevorzugte Wahl für Anwendungen, bei denen Messgenauigkeit und Langzeitstabilität von größter Bedeutung sind.
