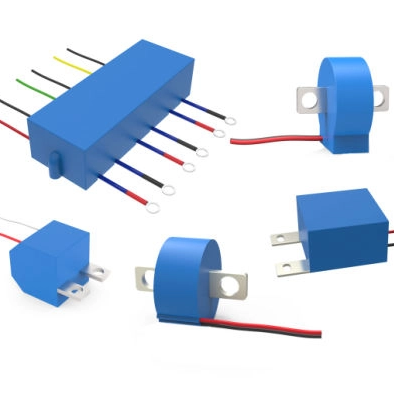

Was ist ein Miniatur-Stromwandler?

Mini-CTs arbeiten nach dem Prinzip der elektromagnetischen Induktion, ähnlich wie Transformatoren, und bestehen aus vier Kernkomponenten: einer Primärwicklung, einer Sekundärwicklung, einem Kern mit hoher Permeabilität (häufig aus Permalloy oder nanokristallinem Material) und einer Isolierummantelung (typischerweise Epoxidharz). Die Primärwicklung, die an den Messstromkreis angeschlossen ist, hat eine geringe Windungszahl, während die Sekundärwicklung, die an Messgeräte oder Schutzrelais angeschlossen ist, mehr Windungen hat. Das Stromverhältnis (Kn) ist das Verhältnis des primären Nennstroms (I1n) zum sekundären Nennstrom (I2n), ausgedrückt als Kn = I1n / I2n, und gewährleistet eine proportionale Stromumwandlung.

Mini-Stromwandler werden aufgrund ihrer Funktion hauptsächlich in zwei Typen eingeteilt: Messung und Schutz. Mini-Stromwandler zur Messung arbeiten mit digitalen Messgeräten zusammen, um Strom, Spannung und Leistung unter normalen Betriebsbedingungen zu überwachen. Dabei sind eine hohe Genauigkeit (häufig 0,1 % bis 0,5 % Klasse) und eine zuverlässige Isolierung zum Schutz der Instrumente bei Fehlerströmen erforderlich. Schutz-Mini-Stromwandler arbeiten mit Relais zusammen, um Kurzschlüsse oder Überlastungen zu erkennen, und aktivieren die Fehlerisolierung nur, wenn die Ströme auf ein Vielfaches des normalen Niveaus ansteigen, mit Genauigkeitsklassen von 5P oder 10P für eine zuverlässige Fehlerreaktion.

Zu den Hauptmerkmalen von Mini-Stromwandlern gehören kompakte Größe, geringe Phasenverschiebung, ein großer Betriebstemperaturbereich (-40 °C bis 95 °C) und die Einhaltung internationaler Standards wie IEC 60044-1 und IEC 61869-2. Sie bieten außerdem verschiedene Ausgangssignale (4–20 mA, 0–5 V) und berührungslose Installationsoptionen wie Split-Core- oder Clamp-on-Designs, die den Einsatz ohne Durchtrennen vorhandener Stromkabel ermöglichen.
