Was ist ein Split-Core-CT?

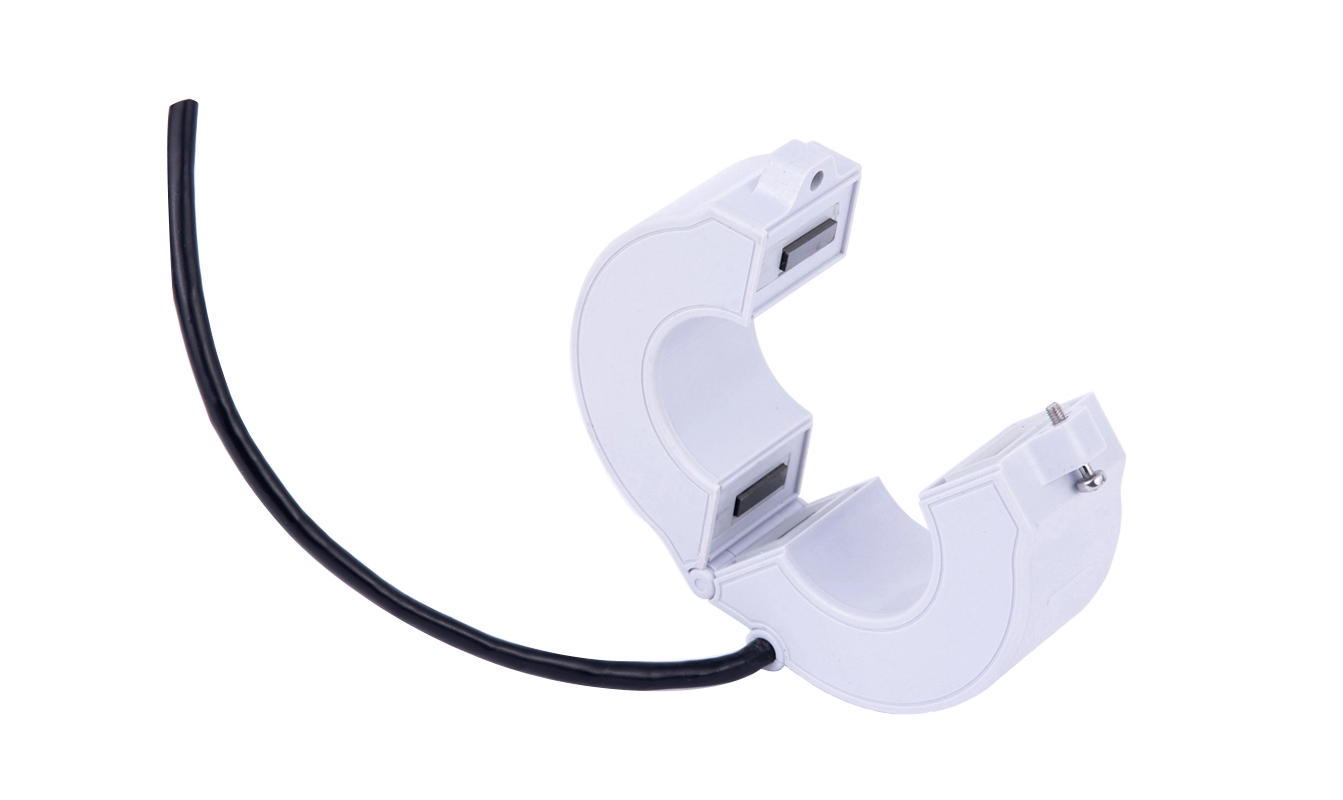

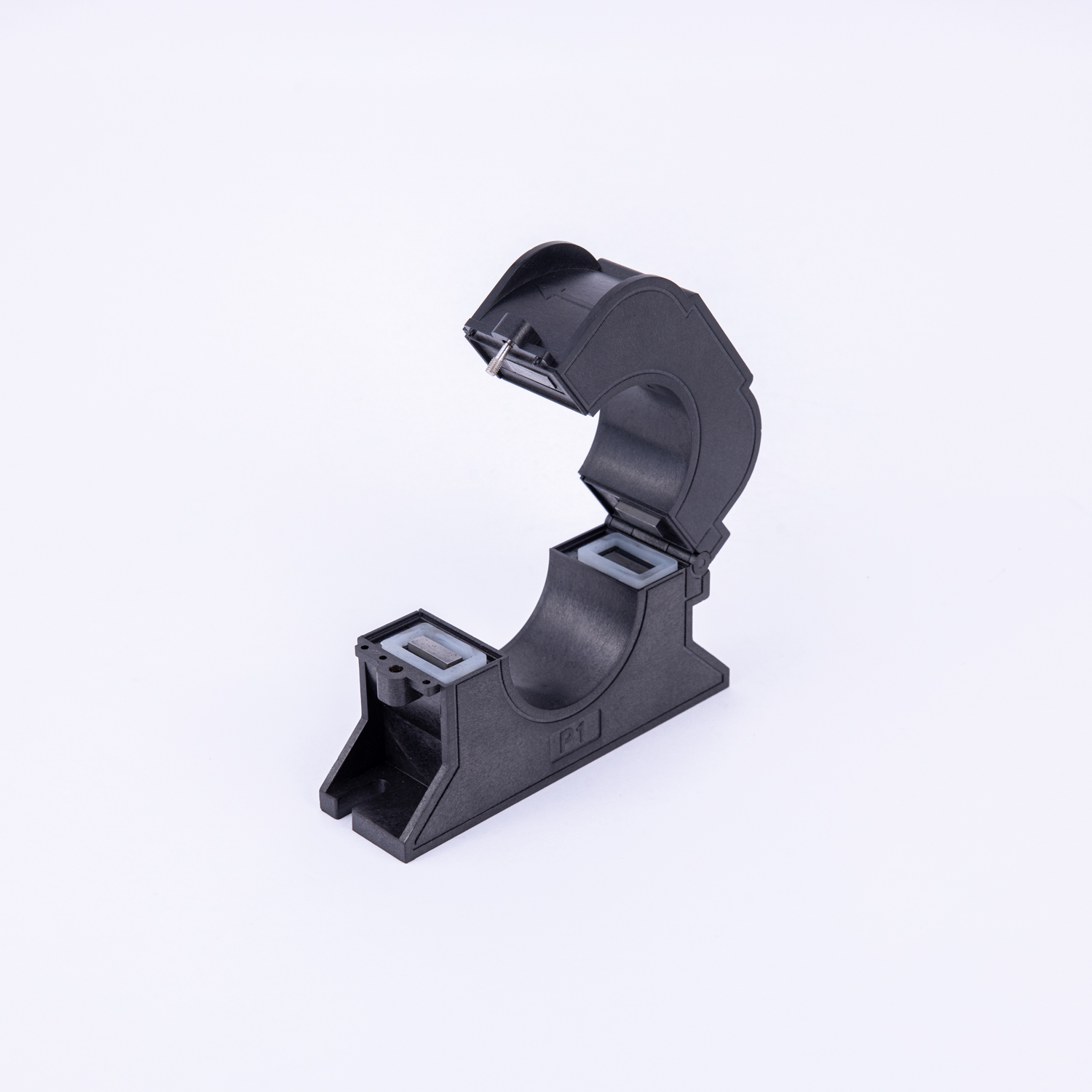

Ein Split-Core -Stromwandler , oft auch Split-Core-CT genannt, ist ein elektrisches Gerät, das zur Messung von Wechselstrom in einem Leiter verwendet wird, ohne den Stromkreis zu trennen. Der Kern kann geöffnet und um ein Kabel oder eine Sammelschiene geklemmt werden, sodass eine Installation ohne Stromunterbrechung möglich ist.

Ein Hauptmerkmal eines Split-Core-CT ist seine einfache Installation. Benutzer müssen während der Einrichtung keine Kabel durchtrennen oder die Stromversorgung abschalten. Dies reduziert Ausfallzeiten und erhöht die Sicherheit, insbesondere in bestehenden Energiesystemen. Ein weiterer Vorteil ist die elektrische Isolierung, die Hochspannungs-Primärkreise von Niederspannungs-Sekundärkreisen trennt. Dieses Design schützt Messgeräte und Arbeiter vor elektrischen Gefahren. Split-Core-Stromwandler bieten außerdem eine stabile Genauigkeit und sind in verschiedenen Präzisionsklassen erhältlich, um Überwachungs-, Mess- und Schutzanwendungen zu unterstützen. Sie sind leicht und kompakt und eignen sich daher für den Einsatz in engen Räumen wie Verteilerkästen und Schaltschränken.

Split-Core-CTs werden in vielen Bereichen häufig eingesetzt. Sie werden häufig in Stromverteilungssystemen, Niederspannungsschaltanlagen und Energiemanagementsystemen eingesetzt. Sie arbeiten mit Energiezählern, Leistungsmonitoren, Datenloggern und industriellen Steuerungsgeräten. Sie werden auch häufig bei Renovierungsprojekten eingesetzt, bei denen die Installation herkömmlicher geschlossener Stromwandler schwierig ist. Darüber hinaus kommen sie in der Motorsteuerung, Gebäudeautomation und erneuerbaren Energiesystemen einschließlich Solar- und Windenergieerzeugung zum Einsatz.

Je nach Struktur und Anwendung gibt es verschiedene Arten von Split-Core-CTs. Clamp-on-Stromwandler mit geteiltem Kern sind der gebräuchlichste Typ und eignen sich für normale Rundkabel. Sammelschienentypen sind für flache und breite Leiter ausgelegt. Miniatur-Stromwandler mit geteiltem Kern werden in kleinen Strommessgeräten und kompakten Geräten verwendet. Hochpräzise Modelle unterstützen die Energiemessung auf Abrechnungsebene. Flexible Typen wie Rogowski-Spulen passen sich an große oder unregelmäßig angeordnete Leiter an, bei denen standardmäßige geteilte Kerne nicht passen.
