Wie funktioniert der wasserdichte Stromwandler?

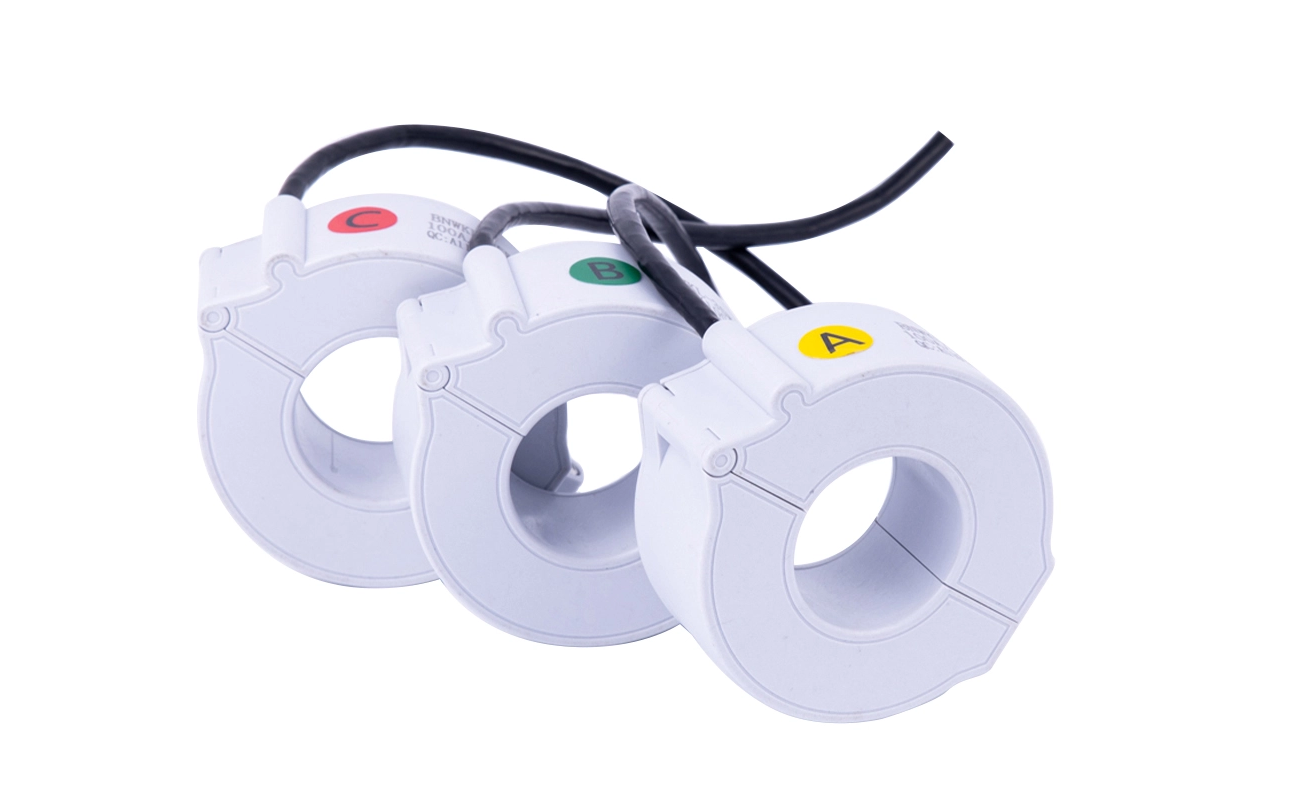

Ein wasserdichter Split-Core -Stromtransformator (SCWCT) ist ein spezielles elektrisches Messgerät, das Split-Core-Komfort mit wasserdichtem Schutz kombiniert. Es befasst sich mit den Herausforderungen der Stromüberwachung in nassen, staubigen oder Außenumgebungen, in denen herkömmliche Stromwandler (CTs) schwierig zu installieren oder fehleranfällig sind. Im Gegensatz zu herkömmlichen Stromwandlern mit integrierten Kernen kann der geteilte Magnetkern ohne Stromunterbrechung um den gemessenen Leiter geklemmt werden, was die Installationseffizienz erheblich steigert. Mit den Wasserdichtigkeitsklassen IP65, IP67 oder IP68 blockiert es wirksam Feuchtigkeit, Staub und Salznebel und gewährleistet so einen stabilen Betrieb unter rauen Bedingungen.

Strukturell bestehen SCWCTs aus einem geteilten Magnetkern (hochpermeabler Siliziumstahl oder eine amorphe Legierung), Primär-/Sekundärwicklungen, einem abgedichteten Gehäuse und wasserdichten Kabelverschraubungen. Ein zuverlässiger Verriegelungsmechanismus sorgt dafür, dass der geteilte Kern nach der Installation fest schließt und die Integrität des Magnetkreises und die Messgenauigkeit erhalten bleiben. Das aus korrosionsbeständigen Materialien (Edelstahl, verstärkter technischer Kunststoff oder Epoxidharz) gefertigte Gehäuse ist an Kernverbindungen und Kabelabgängen vollständig mit hochwertigen Dichtungen und Vergussmassen abgedichtet. Der Betrieb erfolgt über elektromagnetische Induktion: Der Primärstrom erzeugt einen magnetischen Fluss im Kern, und die Sekundärwicklung induziert einen proportional niedrigen Strom (5 A oder 1 A) zur Messung, zum Schutz und zur Steuerung – im Einklang mit Standard-Stromwandlern.

Seine doppelten Vorteile ermöglichen vielfältige Einsatzmöglichkeiten. Bei der Stromverteilung im Freien werden Stromtransformatoren an Freileitungen, Verteilerkästen im Freien und Kabelschächten installiert, was eine schnelle, stromlose Installation zur Leitungsstromüberwachung, zum Überstromschutz und zur Energiemessung ermöglicht und resistent gegen Regen, Schnee und hohe Luftfeuchtigkeit ist.

Im Bereich der erneuerbaren Energien (Solarparks, Windkraftanlagen) werden sie in Wechselrichtern und Übertragungsleitungen im Freien eingesetzt und können einfach an vorhandenen Kabeln montiert werden, um die Ströme von Photovoltaik- und Windkraftanlagen in offenen, rauen Umgebungen zu überwachen. In der industriellen Produktion eignen sie sich für Waschbereiche in der Lebensmittelverarbeitung, feuchte Textilwerkstätten und korrosive Chemiefabriken und überwachen Motorströme, ohne die Produktion zu unterbrechen.

Darüber hinaus dienen SCWCTs der kommunalen Infrastruktur (Wasseraufbereitung, Abwasserpumpen, Straßenbeleuchtung) und der Meerestechnik (Schiffe, Offshore-Plattformen) und widerstehen Salznebel. Sie eignen sich auch ideal für temporäre Stromversorgungssysteme auf Baustellen, die eine schnelle Installation und Abdichtung im Freien erfordern.
