Wie funktioniert ein Stromwandler?

Ein Stromwandler ist ein wichtiger Messwandler, der in elektrischen Systemen zur sicheren und genauen Messung von Wechselstrom verwendet wird. Seine Hauptfunktion besteht darin, hohe Ströme in Stromleitungen auf viel kleinere, standardisierte Werte zu reduzieren, die von Messgeräten, Relais und Steuergeräten problemlos verarbeitet werden können. Im Gegensatz zu herkömmlichen Spannungswandlern ist ein Stromwandler für den Betrieb mit nahezu kurzgeschlossener Sekundärwicklung ausgelegt, was sein einzigartiges Funktionsprinzip ausmacht.

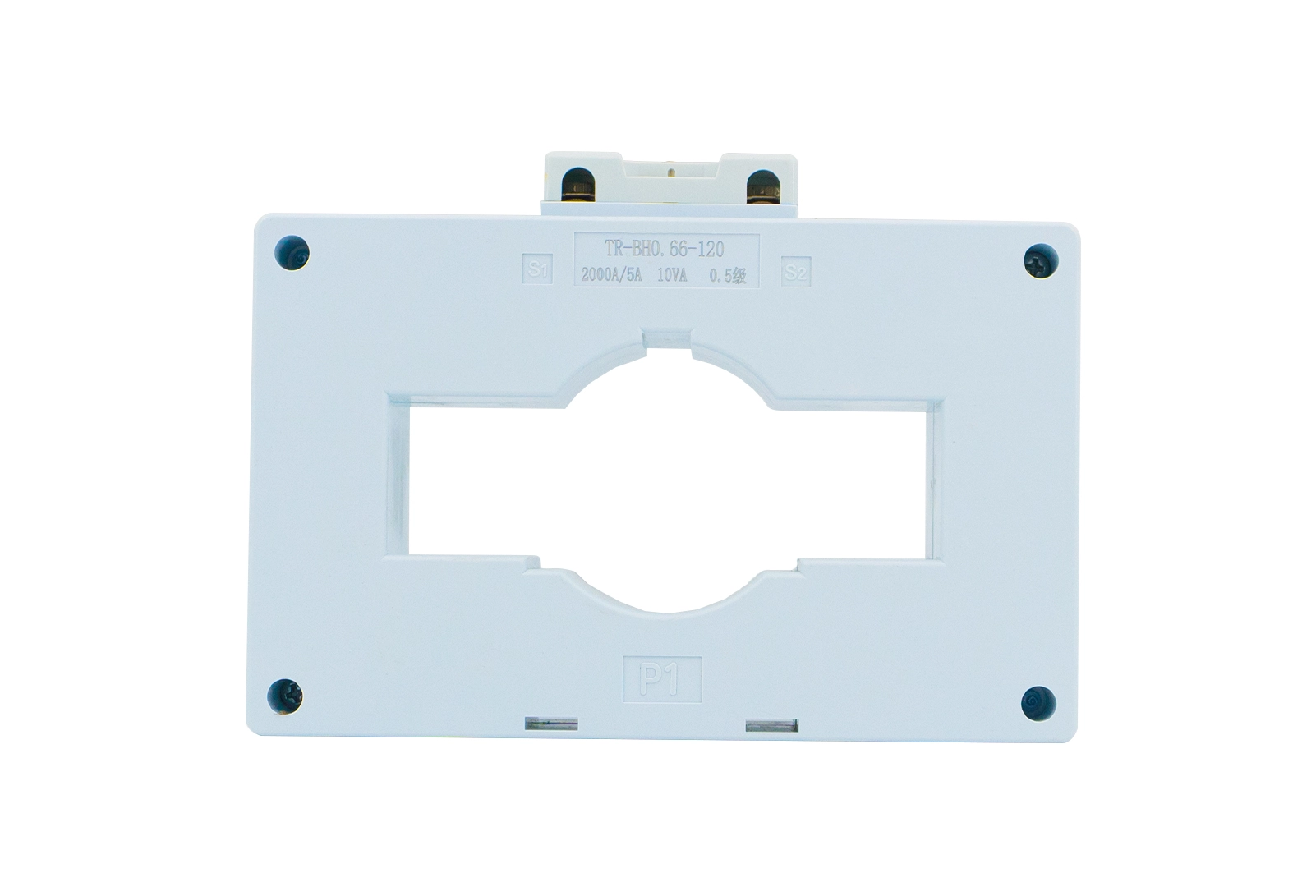

Im Kern arbeitet ein Stromtransformator auf der Grundlage elektromagnetischer Induktion, dem gleichen Grundgesetz, das für alle Transformatoren gilt. Es besteht aus einer Primärwicklung, einer Sekundärwicklung und einem laminierten Magnetkern. Die Primärwicklung besteht typischerweise aus einer einzelnen Windung oder mehreren Windungen eines dicken Leiters, der häufig dadurch gebildet wird, dass das Hauptstromkabel einfach durch die Mitte des Kerns geführt wird. Diese Konstruktion ermöglicht die Übertragung hoher Primärströme ohne Überhitzung. Die Sekundärwicklung besteht aus vielen feinen Drahtwindungen, die mit Messgeräten oder Schutzrelais verbunden sind.

Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er einen sich ständig ändernden magnetischen Fluss im Kern. Dieses magnetische Wechselfeld durchdringt die Sekundärwicklung und induziert darin gemäß dem Faradayschen Induktionsgesetz einen Wechselstrom. Das Verhältnis von Primärstrom zu Sekundärstrom ist umgekehrt proportional zum Windungsverhältnis der beiden Wicklungen. Beispielsweise erzeugt ein Stromwandler mit einem Übersetzungsverhältnis von 200:5 5 Ampere im Sekundärstrom, während der Primärstrom 200 Ampere führt. Dieser herunterskalierte Strom stellt genau den tatsächlichen Strom im Stromnetz dar.

Ein wesentliches Merkmal von Stromwandlern ist, dass sie mit einer niederohmigen Last auf der Sekundärseite arbeiten müssen. Unter normalen Bedingungen erzeugt der Sekundärstrom einen magnetischen Fluss, der dem Primärfluss entgegenwirkt, wodurch der Kernfluss auf einem niedrigen Niveau bleibt und eine stabile Leistung gewährleistet wird. Wenn der Sekundärstromkreis offen ist, während Primärstrom fließt, wird an den Sekundäranschlüssen eine extrem hohe Spannung induziert. Diese gefährliche Spannung kann die Isolierung beschädigen, Personal schockieren oder sogar den Kern dauerhaft sättigen. Daher darf die Sekundärwicklung eines Stromwandlers während des Betriebs niemals im Leerlauf sein.
