Wie misst ein Stromwandler den Strom?

Ein Stromwandler, oft als CT abgekürzt, ist ein elektrischer Messwandler zur sicheren und genauen Messung von Wechselstrom. Dabei wird ein großer Primärstrom, der durch einen Leiter fließt, in einen kleineren, proportionalen Sekundärstrom umgewandelt, der leicht von Messgeräten, Schutzrelais und Steuergeräten überwacht werden kann. Stromwandler werden häufig in Stromversorgungssystemen, in der industriellen Automatisierung, in Energiemanagementsystemen und bei elektrischen Prüfanwendungen eingesetzt.

Das Funktionsprinzip eines Stromwandlers basiert auf der elektromagnetischen Induktion, die von Michael Faraday entdeckt wurde. Wenn Wechselstrom durch einen Leiter fließt, erzeugt er ein sich änderndes Magnetfeld um den Leiter. Ein Stromwandler nutzt dieses Magnetfeld, um in seiner Sekundärwicklung einen entsprechenden Strom zu induzieren.

Ein typischer Stromtransformator besteht aus drei Hauptteilen: einem Magnetkern, einer Primärwicklung und einer Sekundärwicklung. Der Magnetkern besteht normalerweise aus laminiertem Siliziumstahl oder anderen Materialien mit hoher Permeabilität, die den Magnetfluss effizient leiten. Die Primärwicklung ist in Reihe mit dem Leiter geschaltet, der den zu messenden Strom führt. In vielen Konstruktionen ist die Primärwicklung einfach der Leiter selbst, der durch den Transformatorkern verläuft, insbesondere bei Stromwandlern vom Ringtyp oder mit geteiltem Kern. Die Sekundärwicklung wird um den Magnetkern gewickelt und mit Mess- oder Schutzgeräten verbunden.

Wenn Wechselstrom durch den Primärleiter fließt, erzeugt er einen magnetischen Fluss im Kern. Da der Strom alternierend ist, ändert sich der magnetische Fluss ständig. Gemäß dem Faradayschen Gesetz der elektromagnetischen Induktion induziert ein sich ändernder magnetischer Fluss eine elektromotorische Kraft in der Sekundärwicklung. Diese induzierte Spannung treibt einen Strom durch den Sekundärkreis.

Die Größe des Sekundärstroms hängt vom Windungsverhältnis zwischen Primär- und Sekundärwicklung ab. Beispielsweise erzeugt in einem Stromwandler mit einem Windungsverhältnis von 1000 zu 1 ein Primärstrom von 1000 Ampere einen Sekundärstrom von 1 Ampere. Diese proportionale Beziehung ermöglicht es Instrumenten, sehr große Ströme indirekt zu messen, ohne hohen Spannungen oder starken Strombelastungen ausgesetzt zu sein.

Der Sekundärkreis eines Stromwandlers ist normalerweise mit niederohmigen Geräten wie Amperemetern oder Schutzrelais verbunden. Der Stromwandler arbeitet nahe einem Kurzschlusszustand auf der Sekundärseite. Unter dieser Bedingung erzeugt der Sekundärstrom ein eigenes Magnetfeld, das dem Primärmagnetfeld entgegenwirkt und so das Gleichgewicht im Kern aufrechterhält. Dadurch wird sichergestellt, dass der Sekundärstrom den Primärstrom genau widerspiegelt.

Sicherheit ist ein entscheidender Aspekt beim Betrieb von Stromtransformatoren. Die Sekundärwicklung sollte niemals im Leerlauf gelassen werden, während die Primärwicklung unter Spannung steht. Eine offene Sekundärseite kann dazu führen, dass an den Anschlüssen gefährlich hohe Spannungen entstehen, da kein entgegengesetzter Sekundärstrom vorhanden ist. Dies kann die Isolierung beschädigen und eine ernsthafte Gefahr für Ausrüstung und Personal darstellen.

Stromwandler sorgen außerdem für eine galvanische Trennung zwischen Hochleistungsstromkreisen und Messgeräten. Diese Isolierung verbessert die Systemsicherheit und ermöglicht den Einsatz von Standard-Niederspannungsinstrumenten in Hochspannungsumgebungen. Darüber hinaus tragen CTs dazu bei, die Kosten für Messsysteme zu senken, da keine Hochleistungsmessgeräte erforderlich sind, die große Ströme direkt verarbeiten können.

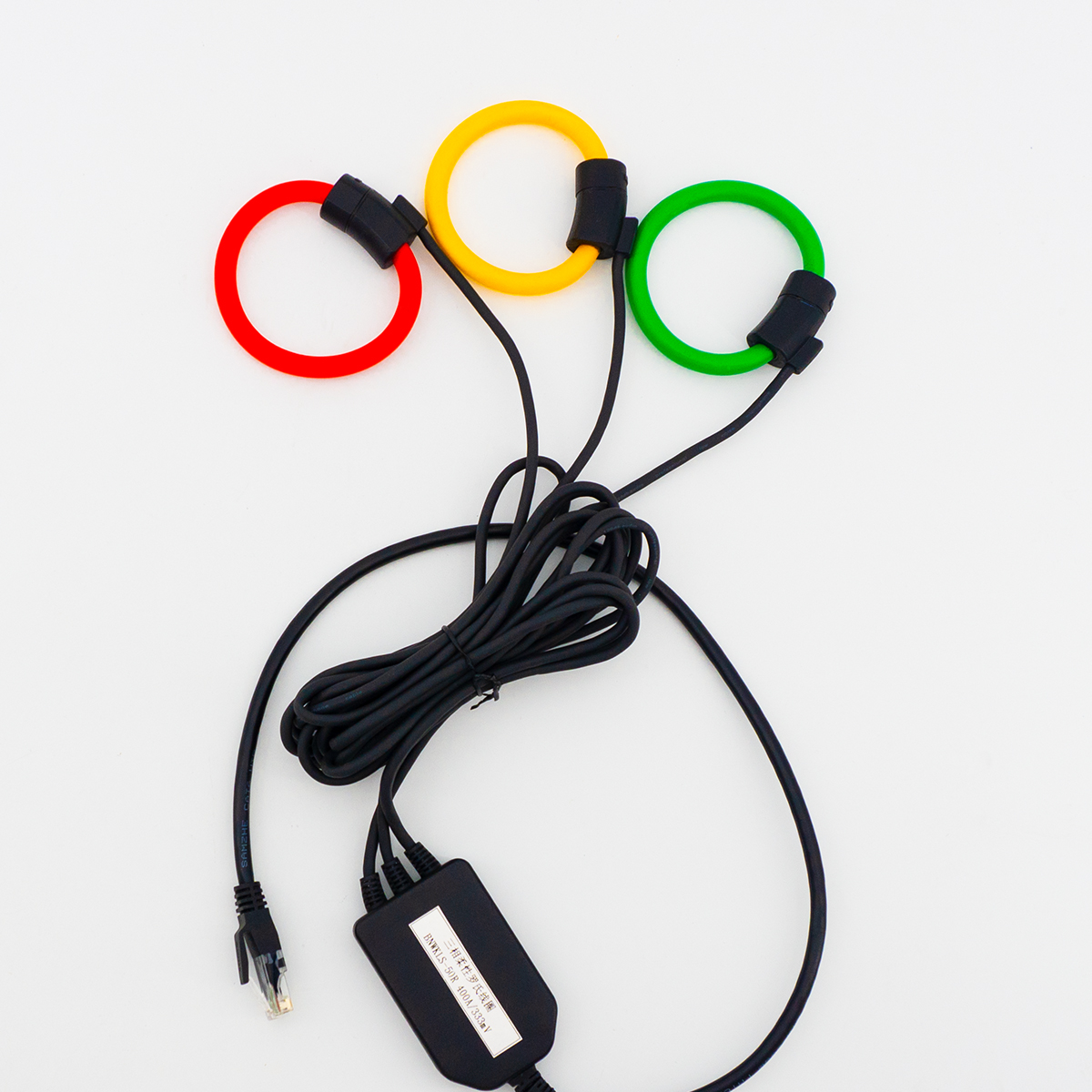

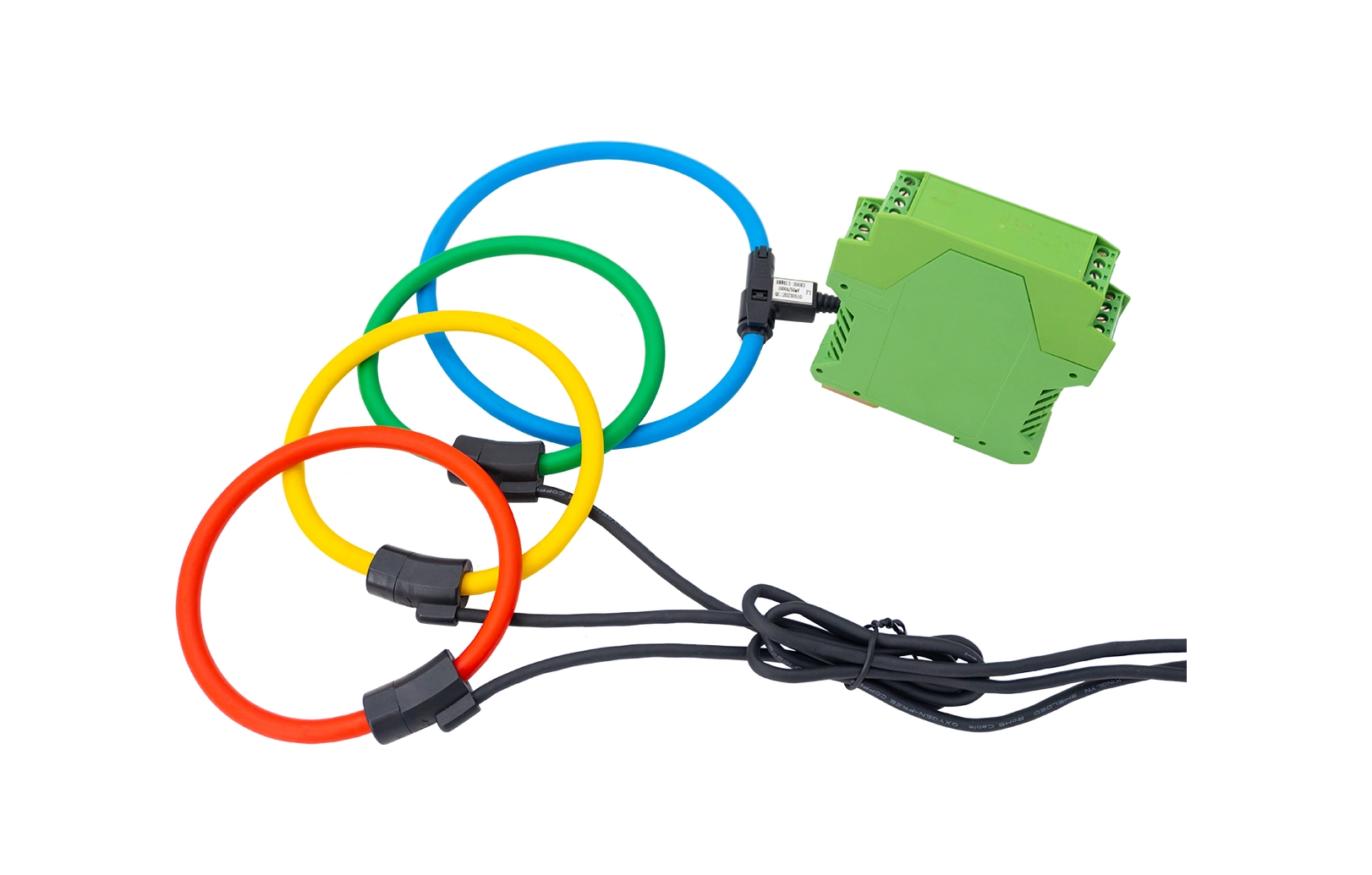

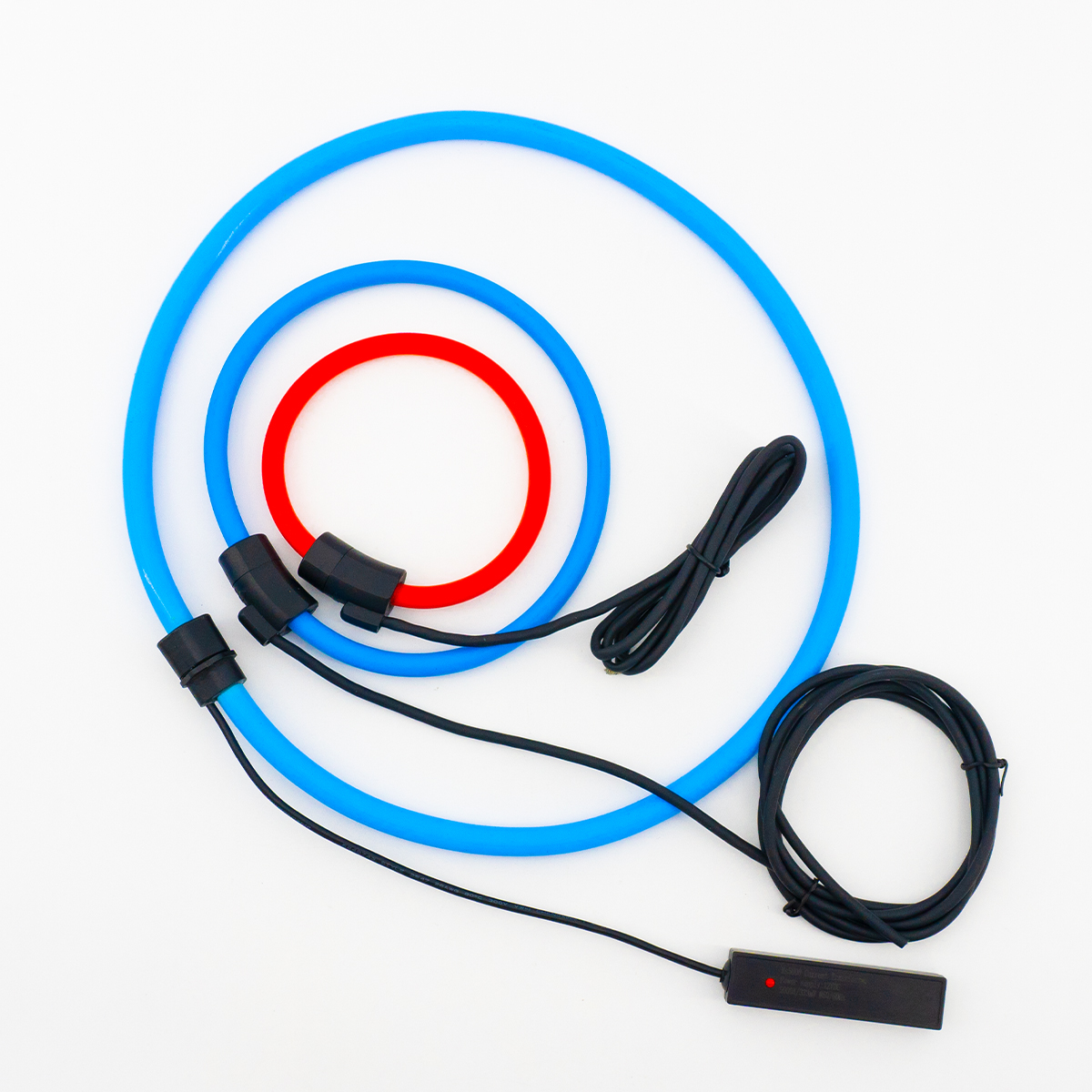

Moderne Stromwandler sind auf hohe Genauigkeit, thermische Stabilität und mechanische Haltbarkeit ausgelegt. Einige fortschrittliche Typen umfassen Stromwandler mit geteiltem Kern für eine einfache Installation, Stromwandler mit Rogowski-Spulen für flexible Messungen und Stromwandler mit Schutzklasse, die für die Fehlererkennung und den Relaisbetrieb ausgelegt sind.

Zusammenfassend lässt sich sagen, dass ein Stromwandler den Strom misst, indem er elektromagnetische Induktion nutzt, um einen großen Primärstrom in einen kleineren, proportionalen Sekundärstrom umzuwandeln. Sein präzises Übersetzungsverhältnis, seine elektrische Isolierung und seine Sicherheitsvorteile machen es zu einem unverzichtbaren Gerät in modernen elektrischen Mess- und Schutzsystemen.
