Wie wird ein Stromwandler (CT) zur Stromerkennung verwendet?

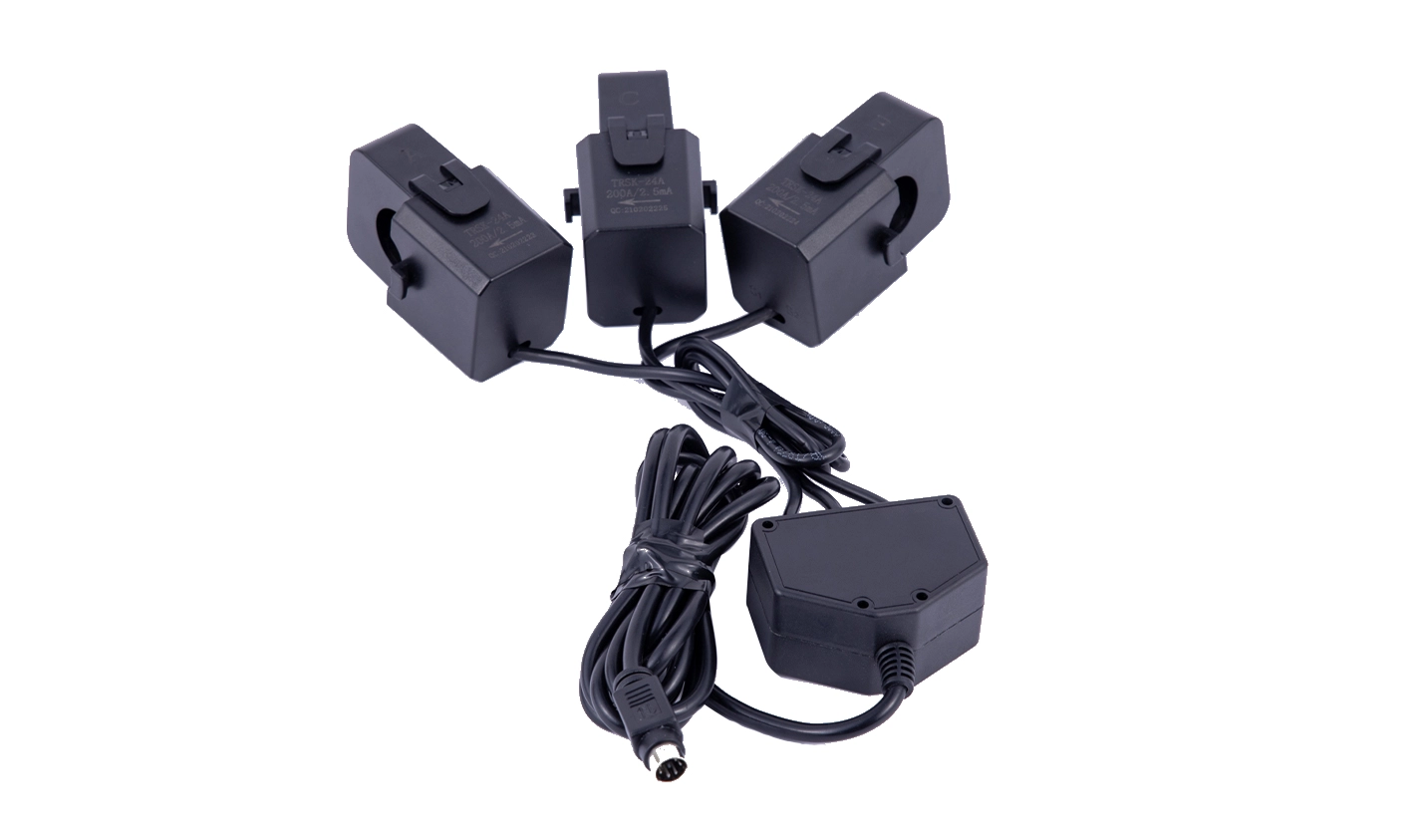

Ein Stromwandler (CT) ist ein wichtiger Messwandler, der speziell für die sichere und genaue Stromerkennung in elektrischen Energiesystemen entwickelt wurde. Es arbeitet nach dem Prinzip des Faradayschen Gesetzes der elektromagnetischen Induktion und wird häufig in Mess-, Schutz- und Echtzeitüberwachungsanwendungen eingesetzt. Bei der Stromerkennung reduziert der Stromwandler hohe Primärströme in Stromkreisen auf standardisierte niedrige Sekundärströme, normalerweise 1 A oder 5 A. Die Primärwicklung, die nur sehr wenige Windungen hat, ist in Reihe mit dem Lastkreis geschaltet. Die Sekundärwicklung mit viel mehr Windungen wird an Messgeräte, Relais oder Überwachungsgeräte angeschlossen.

Wenn Wechselstrom durch die Primärseite fließt, erzeugt er einen magnetischen Wechselfluss im Kern. Dieser Fluss induziert einen proportionalen Strom in der Sekundärwicklung. Der Sekundärstrom ist basierend auf dem Windungsverhältnis direkt proportional zum Primärstrom und ermöglicht so eine präzise Erfassung des tatsächlichen Systemstroms ohne direkten Kontakt mit Hochspannungsleitern.

Eine Hauptanwendung von CTs ist die elektrische Messung. Sie liefern sichere Eingangssignale für Amperemeter, Wattmeter, Energiezähler und Netzqualitätsanalysatoren. Durch die Reduzierung starker Ströme auf beherrschbare Werte ermöglichen Stromwandler eine genaue Energieabrechnung, Lastprofilierung und Stromverbrauchsanalyse in Industrie-, Gewerbe- und Versorgungssystemen. Dies gewährleistet eine zuverlässige Datenerfassung und schützt gleichzeitig die Messgeräte vor Schäden durch große Ströme.

Stromwandler sind auch für die Überstrom- und Fehlererkennung in Leistungsschutzsystemen unerlässlich. Sie leiten Stromsignale an Schutzrelais weiter, die Überlastungen, Kurzschlüsse, Erdschlüsse und andere anormale Zustände überwachen. Wenn ein ungewöhnlicher Strom erkannt wird, aktiviert das Relais einen Leistungsschalter oder Alarm, um den fehlerhaften Abschnitt zu isolieren. Diese Funktion verhindert Geräteschäden, reduziert Ausfallzeiten und verbessert die Gesamtsystemsicherheit.

In modernen Smart Grids unterstützen Stromwandler die Überwachung und Steuerung in Echtzeit. Der Sekundärstrom kann mithilfe eines Shunt-Widerstands in ein Spannungssignal umgewandelt und von digitalen Messgeräten, SPS oder SCADA-Systemen verarbeitet werden. Dies ermöglicht eine kontinuierliche Verfolgung von Stromverläufen, Lastschwankungen und Betriebszuständen. Solche Echtzeitdaten unterstützen intelligenten Betrieb, vorausschauende Wartung und effizientes Energiemanagement.

Sicherheit ist ein weiterer wichtiger Vorteil der Verwendung von Stromwandlern zur Stromerkennung. Die elektrische Trennung zwischen Primär- und Sekundärkreisen trennt Hochspannungs-Stromversorgungssysteme von Niederspannungs-Steuer- und Messgeräten. Diese Isolierung schützt Techniker, Instrumente und Steuergeräte vor Gefahren durch hohe Spannungen und große Ströme.
