Instrumententransformator

Ein Messwandler ist ein spezieller Transformatortyp, der in elektrischen Energiesystemen zur sicheren und genauen Messung von Hochspannung und Hochstrom verwendet wird. Es ermöglicht den Betrieb von Messgeräten, Zählern, Relais und Schutzgeräten mit standardisierten niedrigen Spannungs- und Stromwerten. Instrumententransformatoren spielen eine entscheidende Rolle bei der Energieerzeugung, -übertragung, -verteilung und in industriellen Anwendungen, bei denen die direkte Messung elektrischer Größen gefährlich oder unpraktisch wäre.

Es gibt zwei Haupttypen von Messwandlern: Stromwandler (CTs) und Spannungswandler (VTs), auch Potenzialtransformatoren (PTs) genannt.

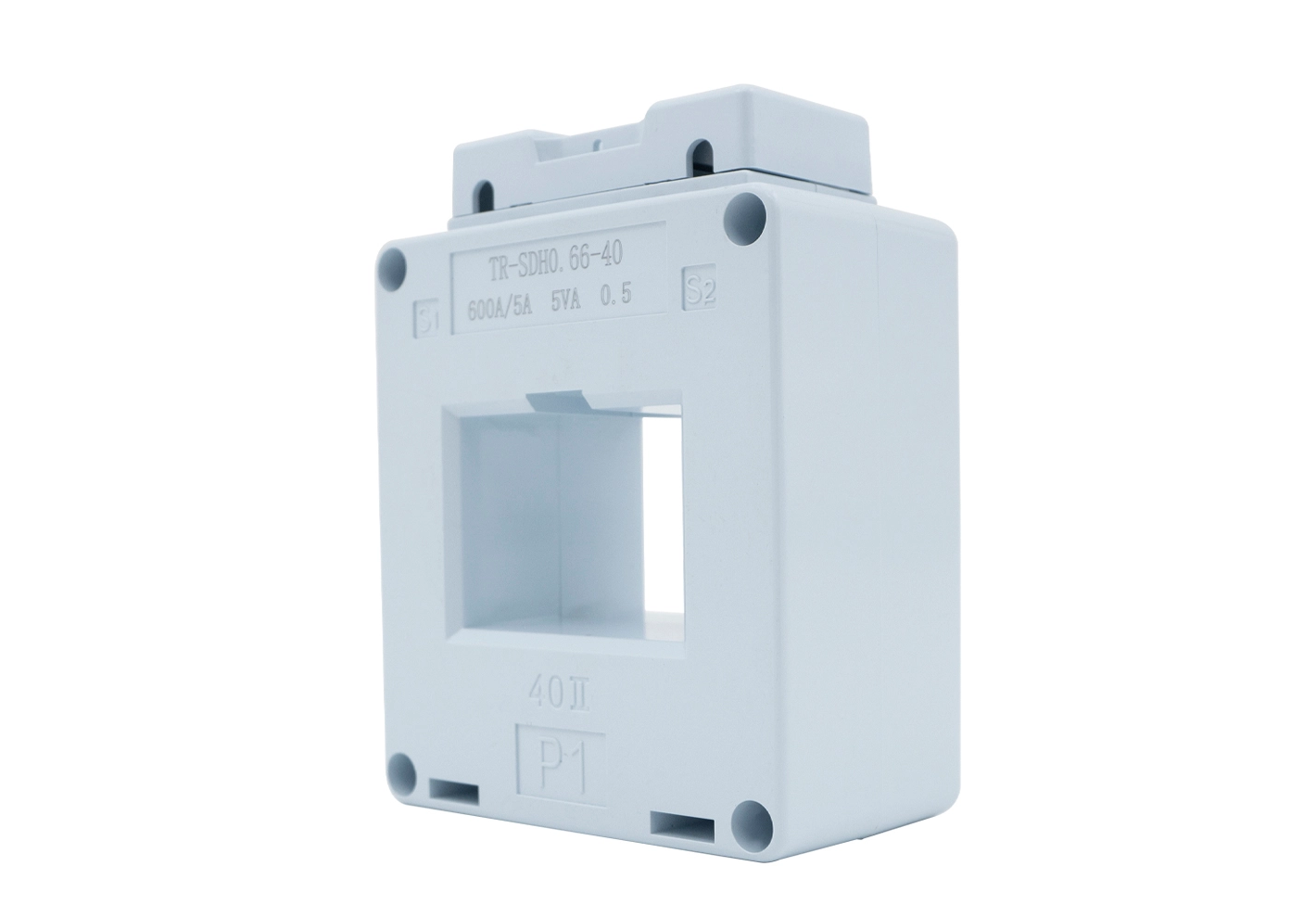

Ein Stromwandler dient dazu, hohe Ströme auf einen standardmäßig niedrigen Strom zu reduzieren, typischerweise 5 A oder 1 A. Die Primärwicklung ist in Reihe mit dem Stromkreis geschaltet, und die Sekundärwicklung liefert einen proportionalen Strom, der mit Messgeräten oder Schutzrelais sicher gemessen werden kann. Stromwandler werden häufig in der Energieüberwachung, Energiemessung und in Schutzsystemen eingesetzt.

Ein Spannungswandler dient dazu, hohe Spannungen auf niedrigere standardisierte Werte wie 110 V oder 100 V zu reduzieren. Die Primärwicklung ist über den Hochspannungskreis geschaltet, während die Sekundärwicklung eine proportionale Niederspannung liefert, die für Messgeräte und Steuergeräte geeignet ist. Spannungswandler sorgen für eine genaue Spannungsüberwachung und sorgen für die Isolierung zwischen dem Hochspannungssystem und empfindlichen Instrumenten.

Messwandler bieten mehrere wichtige Vorteile. Erstens verbessern sie die Sicherheit, indem sie Messgeräte und Bediener von Hochspannungs- und Hochstromkreisen isolieren. Dadurch wird das Risiko eines Stromschlags und einer Gerätebeschädigung verringert. Zweitens ermöglichen sie die Verwendung standardisierter Messgeräte und Relais unabhängig von der tatsächlichen Systemspannung oder dem tatsächlichen Systemstrom. Drittens verbessern sie die Messgenauigkeit und Systemzuverlässigkeit. Moderne Messwandler werden mit hochwertigen Magnetkernen und Präzisionswicklungen hergestellt, um eine hervorragende Genauigkeitsleistung zu erzielen.

In Umspannwerken sind Messwandler wesentliche Bestandteile von Mess- und Schutzsystemen. Stromwandler liefern Signale an Schutzrelais, die Überlastungen, Kurzschlüsse und Erdschlüsse erkennen. Spannungswandler liefern Spannungsinformationen für Überwachungs-, Synchronisations- und Schutzfunktionen. Gemeinsam tragen sie dazu bei, die Stabilität und Sicherheit elektrischer Netze aufrechtzuerhalten.

Auch Industrieanlagen sind stark auf Messwandler angewiesen. Sie werden in Motorsteuerzentren, Schaltanlagen, Energiemanagementsystemen, Anlagen für erneuerbare Energien und Produktionsanlagen eingesetzt. Durch die Bereitstellung präziser Messungen helfen Messwandler den Betreibern, den Stromverbrauch zu überwachen, die Energieeffizienz zu verbessern und die Geräteleistung aufrechtzuerhalten.

Bei der Auswahl eines Messwandlers berücksichtigen Ingenieure mehrere Faktoren, darunter Nennspannung, Nennstrom, Genauigkeitsklasse, Bürde, Isolationsgrad, Frequenz und Umgebungsbedingungen. Die Wahl des richtigen Transformators gewährleistet einen zuverlässigen Betrieb und die Einhaltung von Industriestandards.

Mit der Entwicklung intelligenter Netze und digitaler Umspannwerke entwickelt sich die Messwandlertechnologie weiter. Elektronische und optische Messwandler werden zunehmend für fortschrittliche Überwachungs- und Kommunikationssysteme eingesetzt. Diese modernen Lösungen bieten eine höhere Genauigkeit, größere Messbereiche und eine bessere Integration mit digitalen Schutz- und Automatisierungsgeräten.

Zusammenfassend lässt sich sagen, dass Messwandler grundlegende Geräte in modernen elektrischen Systemen sind. Durch die sichere Umwandlung hoher Spannungen und Ströme in messbare Werte ermöglichen sie eine genaue Messung, wirksamen Schutz und einen effizienten Systembetrieb. Ihre Bedeutung nimmt weiter zu, da die Stromnetze immer intelligenter, automatisierter und vernetzter werden.
