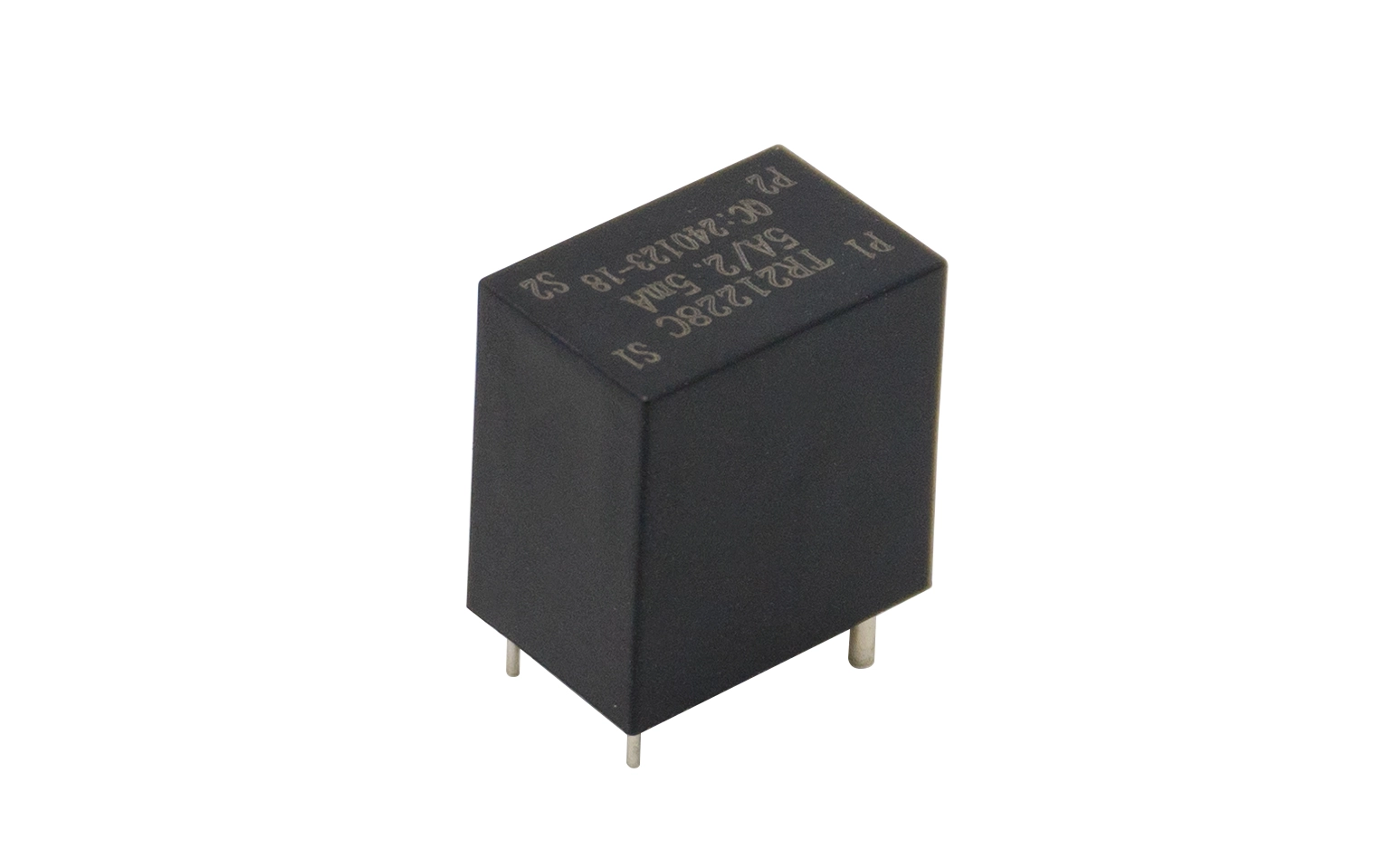

Mikropräzisionsstromwandler

Der Micro Precision Current Transformer ist eine hochpräzise Sensorkomponente, die speziell für die Messung winziger Wechselstromströme mit niedriger Amplitude entwickelt wurde und weit verbreitet in der Präzisionsstromüberwachung, neuen Energiewandlern, medizinischen Netzteilen, Labortestgeräten und industriellen Automatisierungssteuerungssystemen eingesetzt wird. Im Gegensatz zu herkömmlichen großen Stromwandlern für schwere Industrielasten konzentriert sich dieses Miniaturprodukt auf die Erfassung schwacher Stromsignale im Mikroamperebereich bis hin zu Niederampere mit hervorragender Linearität und geringem Messfehler und schließt die technische Lücke bei hochpräzisen Mikrostromerkennungsszenarien.

Sein Kernstrukturdesign verzichtet auf sperrige Siliziumstahlkerne und verwendet ultradünne magnetische Kerne aus nanokristallinen oder amorphen Legierungen. Solche Materialien liefern eine extrem niedrige Koerzitivfeldstärke und einen winzigen Restmagnetismus, wodurch Hystereseverluste, die schwache Stromwellenformen verzerren, wirksam vermieden werden. Die Sekundärwicklung wird in automatisierten Präzisionswickelprozessen mit isoliertem ultrafeinem Lackdraht gewickelt, was konsistente Windungsverhältnisse und stabile Transformationsgenauigkeit garantiert. Die gesamte Baugruppe ist mit Hochtemperatur-Epoxidharz vergossen, das die Wicklungen vor elektromagnetischen Störungen von außen isoliert, Feuchtigkeit, Staub und Vibrationen widersteht und die Lebensdauer unter rauen industriellen Betriebsbedingungen verlängert.

Was die Kernleistungsindikatoren betrifft, halten Standard-Mikropräzisionsstromwandler innerhalb des Nennmessbereichs einen Verhältnisfehler unter ±0,05 % und einen Phasenverschiebungsfehler von weniger als 5 Minuten aufrecht. Sie verfügen über eine große Betriebsfrequenzbandbreite und decken niederfrequente Stromnetzsignale bis hin zu mittel-hochfrequenten Schaltwelligkeitsströmen ab, die von Wechselrichtern und Ladegeräten erzeugt werden. Selbst bei einem Mikrostromeingang nahe der Erkennungsschwelle bleibt das Ausgangssignal glatt und verzerrungsfrei, was für die Analyse der Energieeffizienz, die Überwachung von Leckströmen und die Erfassung von Oberschwingungsdaten von entscheidender Bedeutung ist.

Dieses Produkt bringt einen herausragenden praktischen Wert für nachgelagerte Industrien. Für neue Energie-Leistungselektronik erfasst es präzise winzige Busströme in Fahrzeug-Wechselrichtern und Photovoltaik-Wandlern und ermöglicht so eine Echtzeit-Regelung und einen Überstromschutz, um ein Durchbrennen der Geräte zu verhindern. In Laborpräzisionsprüfgeräten liefert es zuverlässige Stromdaten für die Kalibrierung von Leistungsanalysatoren und unterstützt so die hochgenaue Messung des Energieverbrauchs kleiner elektronischer Produkte. In medizinischen Stromversorgungsgeräten sorgen seine hohe Isolationsleistung und sein geringer Rauschausgang für eine stabile Stromüberwachung, ohne empfindliche medizinische Diagnoseinstrumente zu beeinträchtigen.

Im Vergleich zu alternativen Stromerfassungslösungen wie Shunt-Widerständen und Open-Loop-Hall-Sensoren bieten Mikropräzisions-Stromwandler eine galvanische Trennung zwischen Primär- und Sekundärkreisen, was die Systemsicherheit erheblich verbessert und Gleichtaktstörungen unterdrückt. Während Shunt-Widerstände Leistungsverluste verursachen und nicht isoliert sind und Hall-Sensoren unter einer geringen Genauigkeit bei niedrigen Strömen leiden, gleicht dieser Transformator Messgenauigkeit, Signalstabilität und elektrische Sicherheit umfassend aus.
