Stromwandler vs. Spannungswandler

Stromwandler (CT) und Spannungswandler (VT, auch als Potenzialtransformatoren PT bekannt) sind zwei zentrale Messwandler, die in Stromnetzsystemen weit verbreitet sind. Beide dienen dazu, hochpegelige elektrische Signale auf sichere, messbare Werte für Messgeräte, Schutzrelais und Überwachungsgeräte zu transformieren, unterscheiden sich jedoch grundlegend in Funktionsprinzip, Anschlussart, Einsatzzweck und Handhabungsanforderungen.

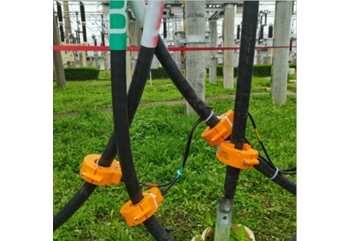

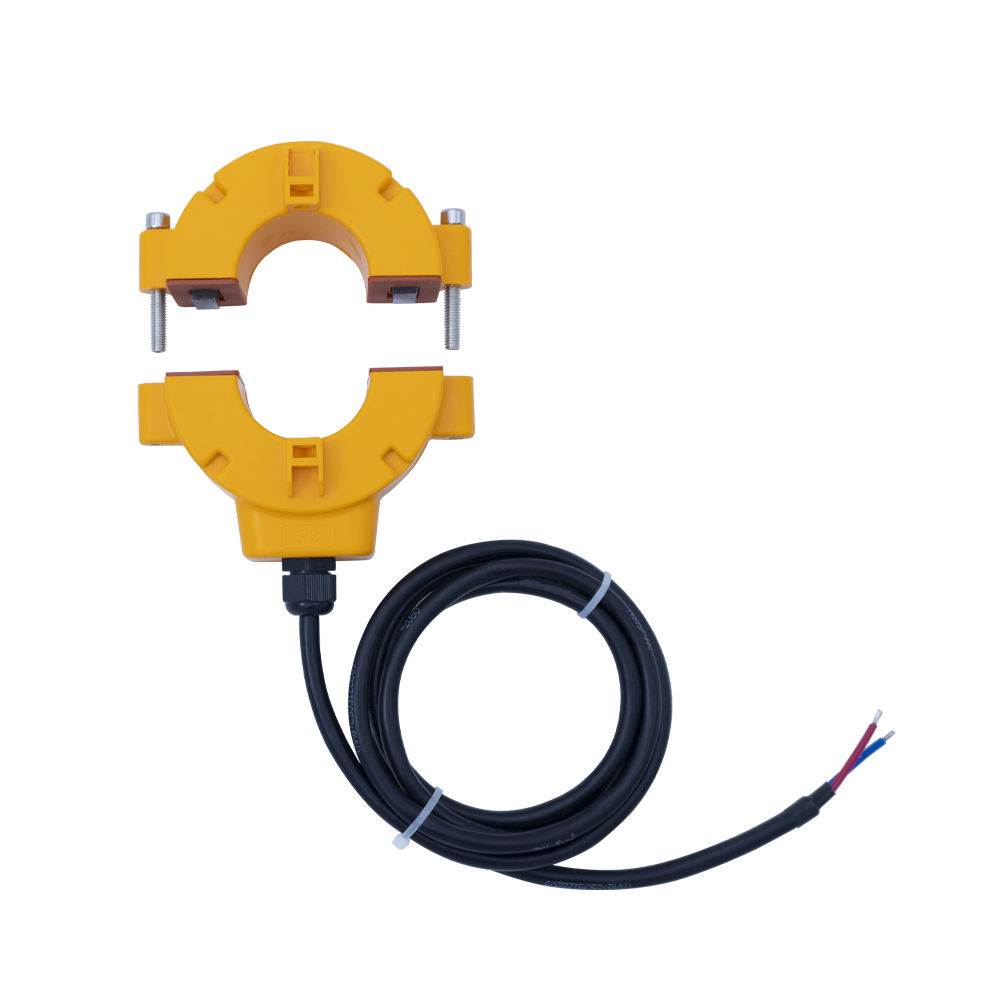

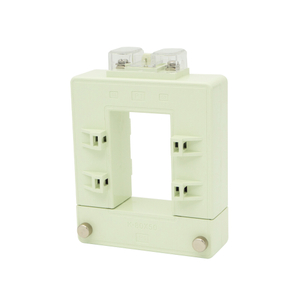

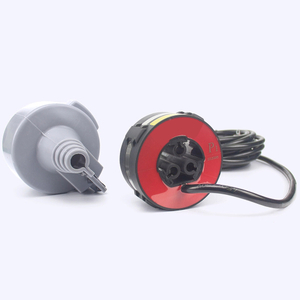

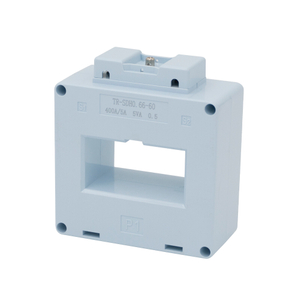

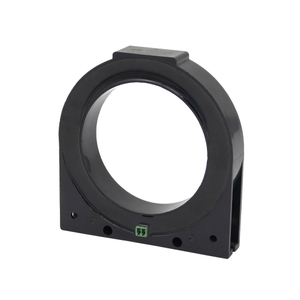

Ein Stromwandler misst den Strom im Stromkreis. Es ist in Reihe mit dem Hauptstromleiter geschaltet. Die Primärwicklung besteht aus sehr wenigen Windungen, oft nur einem einzigen Durchgangsstab oder Kabel. Ein großer Primärstrom induziert einen proportionalen Sekundärstrom geringer Stärke, üblicherweise 5 A oder 1 A für standardmäßige Industrieausgänge. Ziel von Stromwandlern ist es, den starken lastseitigen Strom zu reduzieren, damit Messgeräte arbeiten können, ohne direkt Hochstromkreisen ausgesetzt zu sein. Split-Core-CT-Varianten ermöglichen eine Installation ohne Stromabschaltung, ideal für die Nachrüstung von Stromversorgungssystemen im Freien. Eine wichtige Sicherheitsregel für den CT-Betrieb besteht darin, dass der Sekundärkreis niemals unter Spannung geöffnet werden darf. Eine offene Sekundärseite erzeugt eine gefährlich hohe induzierte Spannung, die zum Durchbrennen der Ausrüstung und zu Verletzungen führen kann.

Im Gegensatz dazu verarbeitet ein Spannungstransformator die Stromkreisspannung und ist parallel über die Phasen der Stromleitung geschaltet. Seine Primärseite enthält zahlreiche Wicklungen, die an die Systemhochspannung angepasst sind und Hochspannungssignale auf standardisierte Sekundärausgänge wie 100 V heruntertransformieren. Spannungswandler liefern genaue Spannungsreferenzen für Voltmeter, Leistungsfaktormessgeräte und Überspannungsschutzgeräte. Im Gegensatz zu Stromwandlern sollte es in der Sekundärwicklung eines Spannungswandlers niemals zu Kurzschlüssen kommen. Durch Kurzschlüsse entsteht in den Wicklungen ein massiver Überstrom, der die Transformatoreinheit schnell zerstört.

Auch ihre realen Einsatzszenarien weisen deutliche Unterschiede auf. Stromwandler konzentrieren sich auf Strommessung, Energiemessung und Überstromfehlerschutz. Sie werden häufig auf Sammelschienen, Kabelzuführungen und Verteilerschränken montiert. Spannungswandler liefern Daten zur Phase-zu-Phase- oder Phase-zu-Erde-Spannung und unterstützen die Isolationsüberwachung. Sie werden meist in Schaltanlagen und Hochspannungs-Umspannwerken installiert.

Obwohl beide Messwandler Niederspannungssteuergeräte von gefährlichen Hochspannungsnetzen isolieren, können Benutzer Strom- und Spannungswandler nicht gegeneinander austauschen. Eine fehlerhafte Installation führt zu Messabweichungen, Schutzstörungen und schwerwiegenden Sicherheitsrisiken. Das Verständnis ihrer jeweiligen Merkmale bleibt für die Erneuerung von Energiesystemen, die Inbetriebnahme vor Ort und die täglichen Wartungsarbeiten von entscheidender Bedeutung.
