Stromwandlersättigung

Die Sättigung des Stromtransformators (CT) ist ein kritisches elektromagnetisches Problem, das sich auf die Genauigkeit und Zuverlässigkeit der Messung, des Schutzes und der Überwachung des Energiesystems auswirkt. Unter normalen Betriebsbedingungen arbeitet der CT-Kern in seinem linearen magnetischen Bereich. Der magnetische Fluss variiert proportional zum Primärstrom, sodass das Gerät einen großen primären Wechselstrom in einen standardmäßigen kleinen Sekundärstrom für Messgeräte, Wandler und Schutzrelais umwandeln kann. Die Sättigung

des Stromwandlers tritt ein, wenn die magnetische Flussdichte im Eisenkern ihren linearen Grenzwert überschreitet. Sobald die Kernpermeabilität gesättigt ist, sinkt sie rapide. Der Erregerstrom steigt stark an und der Sekundärstrom verliert seine lineare Proportionalität zum Primärstrom. Die Ausgangswellenform wird verzerrt, mit verringerter Amplitude und verschobener Phase. Eine solche Verzerrung führt zu fehlerhaften Energiemesswerten und falschen Leistungsdaten und kann dazu führen, dass Relaisschutzgeräte nicht richtig funktionieren oder bei Fehlern nicht reagieren, was die Stabilität von Stromnetzen gefährdet.

Es gibt zwei Hauptkategorien der Sättigung: stationäre Sättigung und vorübergehende Sättigung. Eine stationäre Sättigung entsteht im Allgemeinen durch anhaltenden Überstrom, einen zu hohen Bürdenwiderstand auf der Sekundärseite oder einen unzureichenden Kernquerschnitt. Bei Kurzschlussfehlern kommt es häufig zu einer vorübergehenden Sättigung. Der Fehlerstrom trägt eine große DC-Offset-Komponente, die sich auf die AC-Wellenform stapelt und schnell einen magnetischen Fluss im Kern aufbaut. Dies kann in sehr kurzer Zeit zu einer tiefen Sättigung führen, selbst wenn der Effektivwert des Primärstroms innerhalb des Nennbereichs bleibt.

Mehrere Faktoren beeinflussen die Sättigungsleistung. Eine höhere Sekundärlast, ein größerer DC-Offset und eine kleinere Kerngröße erleichtern das Auftreten einer Sättigung. Hersteller entschärfen dieses Problem, indem sie verlustarme Kernmaterialien auswählen, Kernquerschnitte vergrößern und Wicklungsstrukturen optimieren. Diese Maßnahmen erweitern den linearen Messbereich und stärken die Antisättigungsfähigkeit.

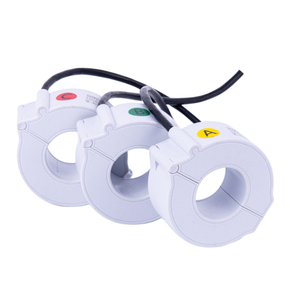

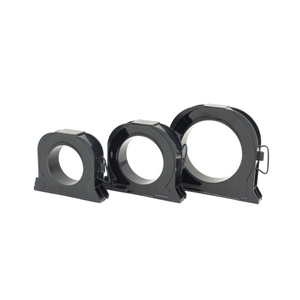

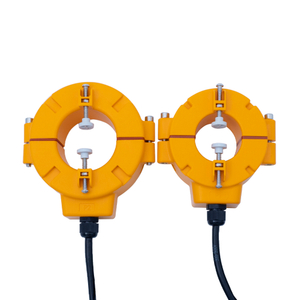

Anti-Sättigungs-Stromwandler sorgen für einen stabilen Ausgang bei Überlast und Kurzschlusstransienten. Sie werden häufig in Hochspannungsschaltschränken, industriellen Verteilungsnetzen, Energiespeicherkonvertern, Netzqualitätsanalysatoren und Smart-Grid-Überwachungssystemen eingesetzt, wo zuverlässige Stromsignale für einen sicheren und präzisen Strombetrieb unerlässlich sind.
