Wie funktioniert ein Miniatur-Stromwandler?

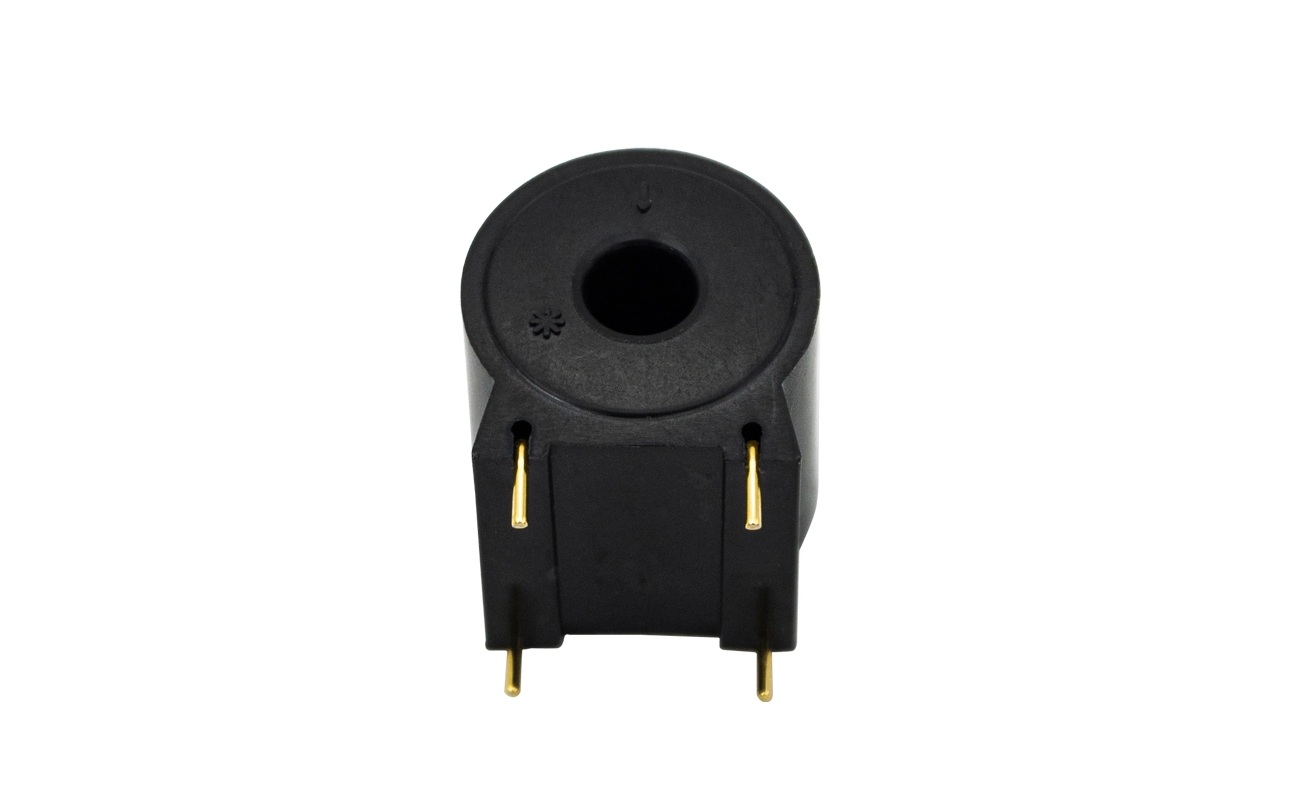

Ein Miniatur-Stromwandler (Miniatur-CT) nutzt das Prinzip der elektromagnetischen Induktion, um hohe Wechselströme zu messen und sie in kleinere, sicherere Stromsignale umzuwandeln. Dabei handelt es sich um einen kompakten Instrumententransformator, der es elektrischen Systemen ermöglicht, den Stromfluss zu überwachen und gleichzeitig für eine elektrische Isolierung zwischen dem Hochleistungsstromkreis und den Messgeräten zu sorgen.

Der Grundaufbau eines Miniatur-Stromwandlers besteht aus drei Hauptteilen: einem Primärleiter, einer Sekundärwicklung und einem Magnetkern. Der Primärleiter ist in Reihe mit dem Stromkreis geschaltet, in dem der Strom gemessen werden muss. Die Sekundärwicklung ist mit Messgeräten wie Stromzählern, Energieüberwachungssystemen, Schutzrelais oder Steuergeräten verbunden. Der Magnetkern stellt einen Weg für den magnetischen Fluss bereit und verbessert die Effizienz und Genauigkeit der Stromumwandlung.

Der Arbeitsprozess beginnt, wenn Wechselstrom durch den Primärleiter fließt. Der Strom erzeugt ein sich änderndes Magnetfeld um den Leiter. Dieses sich ändernde Magnetfeld durchdringt den Magnetkern und erzeugt einen sich ändernden Magnetfluss. Nach dem Prinzip der elektromagnetischen Induktion erzeugt der sich ändernde magnetische Fluss einen elektrischen Strom in der Sekundärwicklung. Der Sekundärstrom ist proportional zum Primärstrom, hat jedoch einen viel kleineren Wert, sodass er sicher gemessen werden kann.

Beispielsweise kann ein Miniaturstromwandler mit einem Stromverhältnis von 100:1 einen Primärstrom von 100 Ampere auf einen Sekundärstrom von etwa 1 Ampere reduzieren. Die sekundärseitig angeschlossenen Messgeräte können dann dieses kleinere Stromsignal verarbeiten, ohne dem hohen Strom im Hauptstromkreis ausgesetzt zu sein.

Eine Schlüsselfunktion eines Miniatur-CT ist die elektrische Isolierung. Die Primärseite kann an ein Hochstromnetz angeschlossen werden, während die Sekundärseite an empfindliche elektronische Geräte angeschlossen wird. Da es keine direkte elektrische Verbindung zwischen den beiden Stromkreisen gibt, schützt der Miniatur-CT Messgeräte vor hohen Strömen und verbessert die Systemsicherheit.

Der Magnetkern ist eine wichtige Komponente, da er das Magnetfeld zwischen Primär- und Sekundärseite überträgt. Hochwertige Kernmaterialien tragen dazu bei, Energieverluste zu reduzieren und die Messgenauigkeit zu verbessern. Wenn der Primärstrom jedoch zu hoch wird, kann der Magnetkern in die Sättigung gelangen, was zu ungenauen Messwerten führen kann. Daher werden Miniatur-Stromwandler mit spezifischen Stromnennwerten und Genauigkeitsanforderungen entwickelt.

Miniatur-Stromwandler werden häufig in elektrischen Verteilertafeln, intelligenten Messgeräten, Systemen für erneuerbare Energien, Batterieüberwachungssystemen und industriellen Automatisierungsgeräten eingesetzt. Sie bieten eine kontinuierliche Strommessung für Energiemanagement, Fehlererkennung und Geräteschutz. In einem intelligenten Energieüberwachungssystem misst beispielsweise ein Miniatur-CT den von elektrischen Verbrauchern verbrauchten Strom und sendet Informationen zur Analyse und Energieoptimierung an einen Controller.

Die Leistung eines Miniatur-CT hängt von mehreren Faktoren ab, darunter dem Stromtransformationsverhältnis, dem Genauigkeitsgrad, der Betriebsfrequenz, dem Temperaturbereich und der Installationsmethode. Die richtige Auswahl der CT-Spezifikationen ist wichtig, um einen zuverlässigen Betrieb zu gewährleisten. Während des Betriebs sollte die Sekundärseite eines Stromwandlers nicht offen bleiben, während Strom im Primärkreis fließt, da an den Sekundäranschlüssen eine hohe Spannung erzeugt werden kann.

Zusammenfassend lässt sich sagen, dass ein Miniaturstromwandler durch elektromagnetische Induktion einen großen Wechselstrom in einen kleineren proportionalen Strom umwandelt. Es sorgt für sichere Messung, elektrische Trennung und zuverlässige Überwachung elektrischer Systeme. Aufgrund ihrer geringen Größe, hohen Genauigkeit und einfachen Installation werden Miniatur-Stromwandler häufig in modernen Energieüberwachungs- und Steuerungsanwendungen eingesetzt.
