Stromwandler-Design

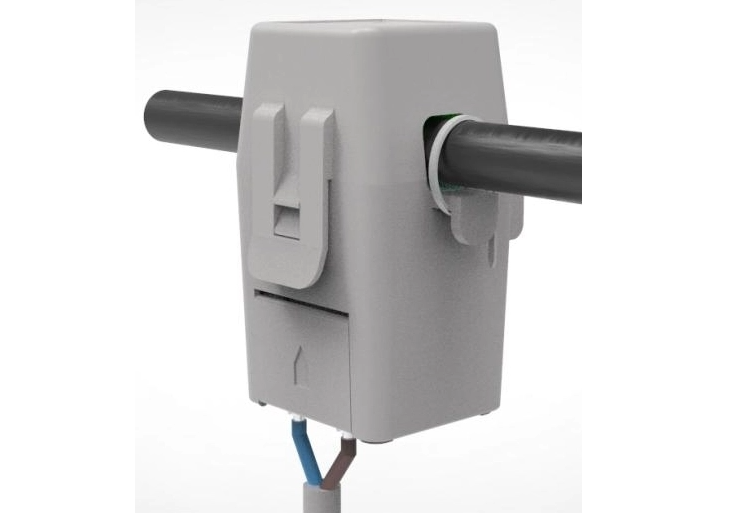

Ein Stromwandler (CT) ist ein wesentlicher Messwandler, der häufig in Stromerzeugungs-, Übertragungs- und Verteilungssystemen eingesetzt wird. Seine Hauptfunktion besteht darin, hohen Wechselstrom in Stromleitungen auf ein standardisiertes Niederstromsignal herunterzuwandeln, um genaue Messungen, Messungen und Relaisschutz zu ermöglichen. Das moderne Design von Stromwandlern konzentriert sich auf hohe Messgenauigkeit, geringe elektromagnetische Verluste, gute Linearität und starke Entstörungsfähigkeit zur Anpassung an komplexe Netzbetriebsbedingungen.

Die Kernstruktur eines Stromwandlers besteht aus einem Magnetkern, einer Primärwicklung, einer Sekundärwicklung und einer Isolierverpackung. In der Designpraxis ist der Magnetkern die kritischste Komponente, die die Gesamtleistung bestimmt. Aufgrund ihrer hohen magnetischen Permeabilität, ihres geringen Hystereseverlusts und ihrer stabilen Sättigungseigenschaften werden üblicherweise hochwertige Siliziumstahllegierungen oder nanokristalline Materialien ausgewählt. Ein angemessener Kernquerschnitt und ein geschlossener magnetischer Pfad können die magnetische Streuung wirksam reduzieren, den Erregerstrom minimieren und Verhältnis- und Phasenfehler bei der Stromumwandlung unterdrücken.

Die Wicklungskonfiguration ist ein weiteres wichtiges Designverfahren. Die Primärwicklung weist normalerweise eine Struktur mit einer oder mehreren Windungen auf, um einen großen Systemstrom zu übertragen, während die Sekundärwicklung mit feinem Lackdraht in mehreren Windungen gewickelt ist, um eine standardmäßige niedrige Stromabgabe zu induzieren. Entwickler müssen das Stromumwandlungsverhältnis strikt einhalten, um eine konsistente proportionale Umwandlung zwischen Primär- und Sekundärstrom sicherzustellen. Gleichzeitig trägt die gleichmäßige Wicklungsverteilung dazu bei, lokale magnetische Sättigung zu vermeiden und verbessert die Arbeitsstabilität unter Kurzschluss- und Überlastbedingungen.

Die Fehlerkontrolle ist das Kernziel des CT-Designs. Stromfehler und Phasenverschiebung werden hauptsächlich durch Erregungsverlust und Kernsättigung verursacht. Um die Genauigkeit zu erhöhen, optimieren Konstrukteure die Dicke des Kernmaterials, reduzieren Luftspalte und begrenzen die magnetische Flussdichte im linearen Bereich. Darüber hinaus ist die Auslegung der Isolierung unerlässlich. Um Systemüberspannungen standzuhalten, Teilentladungen zu verhindern und eine langfristige Betriebssicherheit in Hochspannungsumgebungen zu gewährleisten, werden leistungsstarke Isoliermaterialien eingesetzt.
