Dimensionierung des Stromwandlers

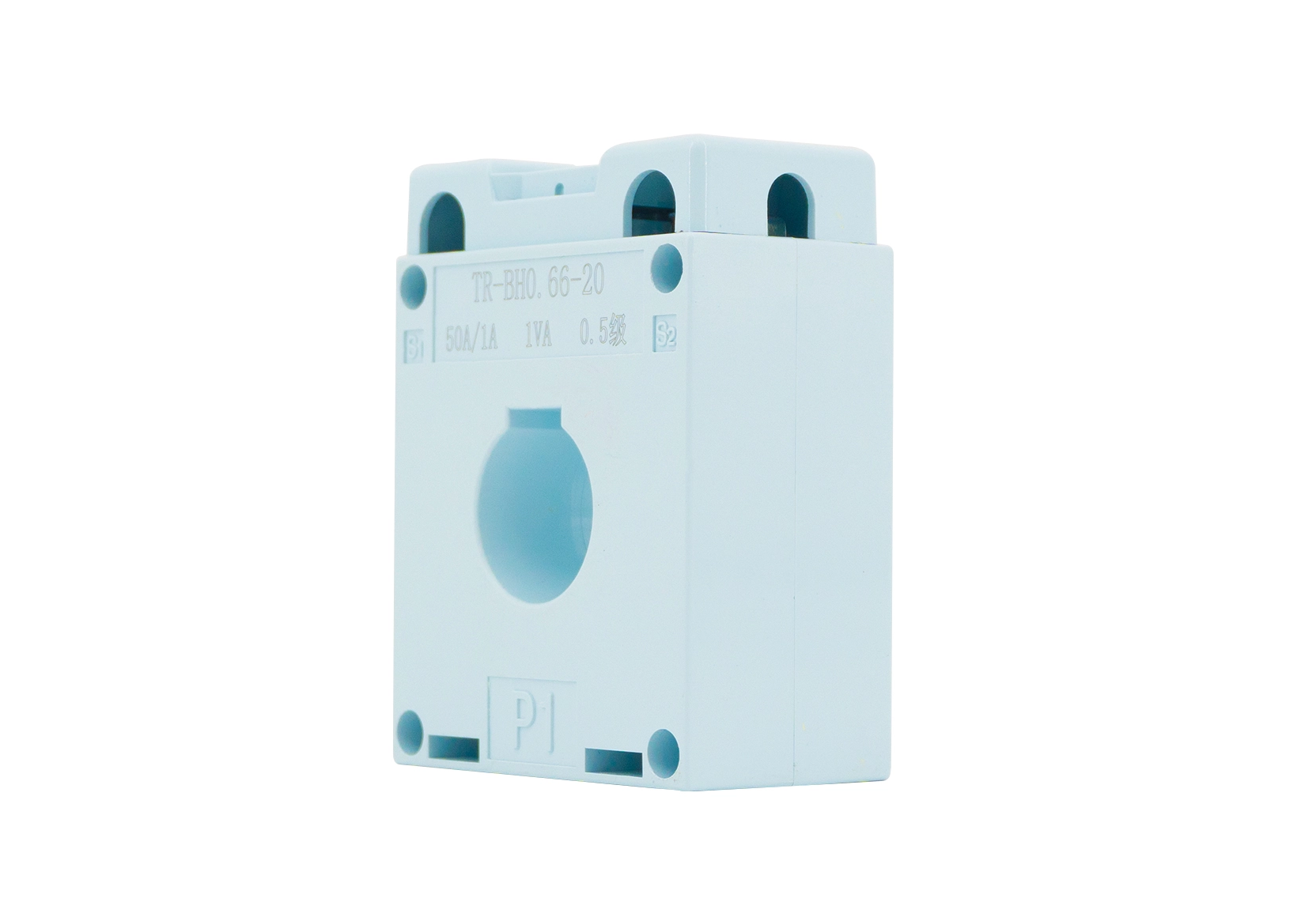

Die Dimensionierung von Stromtransformatoren ist ein entscheidender Schritt beim Entwurf elektrischer Systeme, da sie eine genaue Strommessung, Schutz und Steuerung gewährleistet. Ein Stromwandler (CT) wandelt hohe Primärströme in standardisierte niedrige Sekundärströme um, typischerweise 5 A oder 1 A, die mit Messgeräten, Relais und anderen Schutzgeräten kompatibel sind. Eine falsche Dimensionierung kann zu ungenauen Messwerten, Schäden an der Ausrüstung oder dem Versagen von Schutzsystemen führen. Daher ist die Einhaltung systematischer Richtlinien unerlässlich.

Der erste Schlüsselfaktor bei der CT-Dimensionierung ist die Bestimmung des Primärnennstroms. Dieser Wert sollte etwas höher sein als der maximal erwartete Dauerstrom im Stromkreis. Wenn ein Stromkreis beispielsweise einen normalen Laststrom von 200 A mit gelegentlichen Spitzen von bis zu 250 A führt, ist ein Stromwandler mit einer Primärnennleistung von 300 A geeignet. Die Wahl einer Primärnennleistung, die zu nah am Maximalstrom liegt, kann unter Spitzenbedingungen zu einer Sättigung führen, während eine zu große Nennleistung die Messgenauigkeit bei normalen Lasten verringert.

Als nächstes muss der sekundäre Nennstrom an die angeschlossenen Geräte angepasst werden. Die beiden Standard-Sekundärnennwerte sind 5A und 1A. 5A ist aufgrund der Kompatibilität mit älteren Instrumenten in industriellen Anwendungen häufiger anzutreffen, während 1A für lange Kabelwege bevorzugt wird, da es Leistungsverluste und Spannungsabfälle reduziert. Die Sekundärbürde des Stromwandlers, also die Gesamtimpedanz der angeschlossenen Geräte (Relais, Messgeräte, Kabel), darf die Nennbürde des Stromwandlers nicht überschreiten. Eine Überschreitung der Nennbürde kann den Sekundärstrom verfälschen und zu ungenauen Messungen führen.

Die Genauigkeitsklasse ist ein weiterer wichtiger Aspekt. Stromwandler werden nach ihrer Genauigkeit für Mess- oder Schutzzwecke klassifiziert. Stromwandler der Messklasse (z. B. 0,2, 0,5, 1,0) werden zur Abrechnung und Überwachung verwendet und erfordern eine hohe Genauigkeit bei Nennstrom. Stromwandler mit Schutzklasse (z. B. 5P10, 10P20) priorisieren die Leistung bei Fehlerbedingungen, wobei der Buchstabe die Genauigkeitsklasse und die Zahl den maximalen Verhältnisfehler beim 10- oder 20-fachen des Nennstroms angibt. Durch die Auswahl der richtigen Genauigkeitsklasse wird sichergestellt, dass der CT den Anforderungen der Anwendung entspricht.

Insbesondere bei Schutzstromwandlern müssen auch die Sättigungseigenschaften bewertet werden. Bei Fehlern können die Primärströme auf das 20- bis 30-fache des Nennwerts ansteigen und der Stromwandler darf nicht vorzeitig in die Sättigung gehen. Durch die Sättigung weicht der Sekundärstrom vom Primärstrom ab, wodurch die Funktion von Schutzrelais beeinträchtigt wird. Stromwandler mit höherer Sättigungsspannung oder Kniepunktspannung eignen sich für Anwendungen mit hohen Fehlerströmen.
