Einführung in Hall-Effekt-Stromwandler

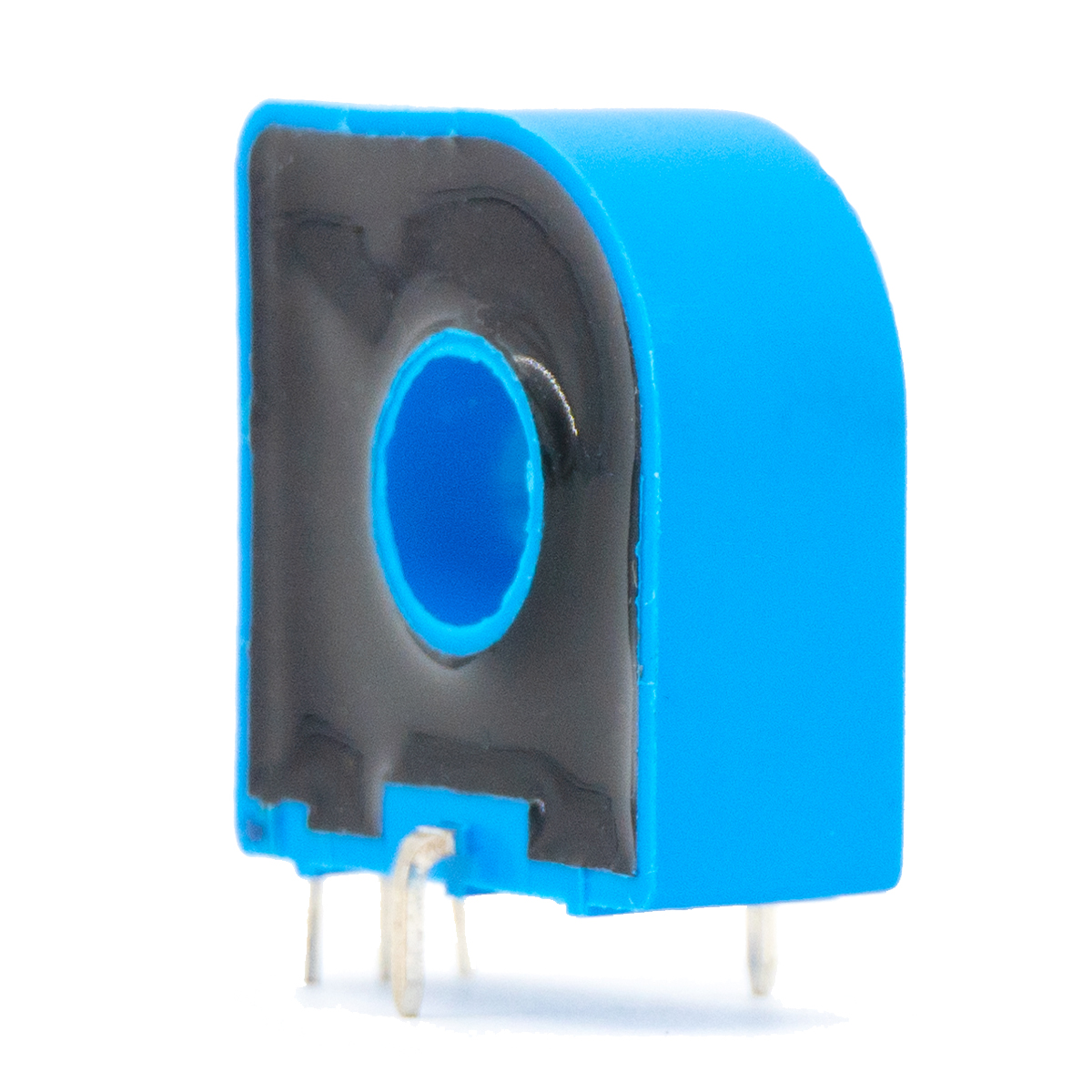

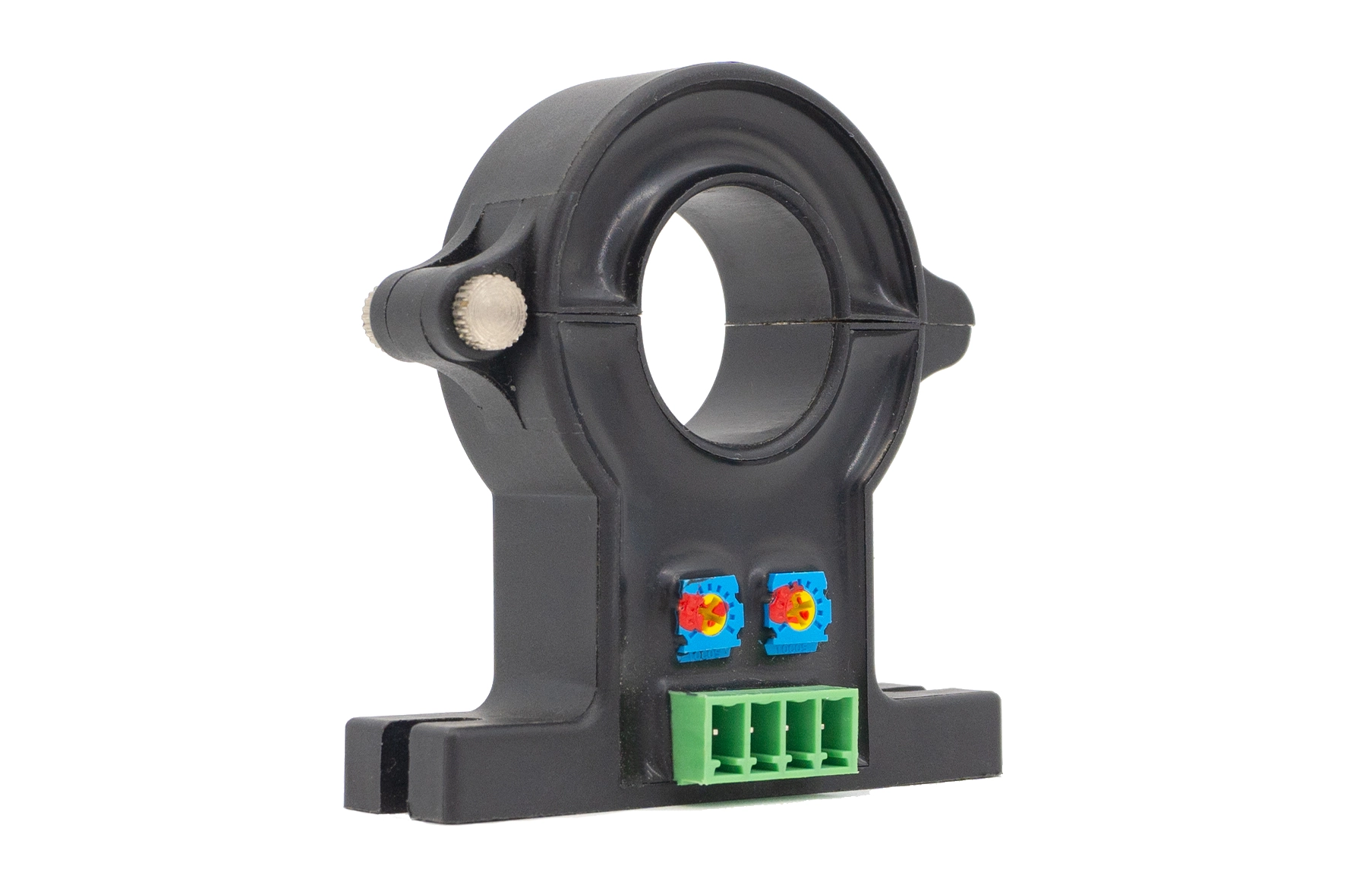

Ein Hall-Effekt-Stromwandler ist ein hochentwickeltes elektronisches Gerät zur genauen und berührungslosen Messung von elektrischem Strom, das den Hall-Effekt nutzt – ein physikalisches Phänomen, das 1879 von Edwin Hall entdeckt wurde. Im Gegensatz zu herkömmlichen Strommessmethoden, die einen direkten elektrischen Kontakt mit dem Leiter erfordern, erfasst dieser Wandler das durch den Stromfluss erzeugte Magnetfeld und wandelt es in ein proportionales elektrisches Signal um, das leicht gemessen, verarbeitet oder angezeigt werden kann. Diese berührungslose Funktion macht es ideal für Hochspannung, Hochstrom und raue Industrieumgebungen, in denen Sicherheit und Isolierung von entscheidender Bedeutung sind.

Das grundlegende Funktionsprinzip eines Hall-Effekt-Stromwandlers dreht sich um den Hall-Effekt: Wenn ein stromdurchflossener Leiter in ein Magnetfeld gebracht wird, werden Ladungsträger (Elektronen oder Löcher) innerhalb des Leiters durch die Lorentz-Kraft abgelenkt, wodurch eine Spannungsdifferenz (Hall-Spannung) über dem Leiter entsteht. Im Wandler wird ein Hall-Element (typischerweise aus Halbleitermaterialien wie Silizium oder Galliumarsenid) im Magnetfeld positioniert, das durch den gemessenen Strom erzeugt wird. Die Größe der Hall-Spannung ist direkt proportional zur Stärke des Magnetfelds, das wiederum proportional zum durch den Leiter fließenden Strom ist. Durch Messen dieser Hall-Spannung und deren Verarbeitung durch Signalaufbereitungsschaltungen gibt der Wandler ein standardisiertes Signal (z. B. 4–20 mA oder 0–10 V) aus, das dem tatsächlich gemessenen Strom entspricht.

Hall-Effekt-Stromwandler werden hauptsächlich in zwei Typen eingeteilt: Wandler mit offenem Regelkreis (unkompensiert) und Wandler mit geschlossenem Regelkreis (kompensiert). Open-Loop-Wandler sind einfach aufgebaut, kostengünstig und weisen schnelle Reaktionszeiten auf. Sie bestehen aus einem Hall-Element, einem Magnetkern zur Konzentration des Magnetfeldes und einer Signalaufbereitungselektronik. Allerdings ist ihre Genauigkeit aufgrund von Temperaturdrift und magnetischer Sättigung etwas geringer. Wandler mit geschlossenem Regelkreis hingegen enthalten eine Kompensationsspule, die ein Magnetfeld erzeugt, das dem vom gemessenen Strom erzeugten entgegengesetzt ist, wodurch ein magnetisches Gleichgewicht erreicht wird. Dieses Design verbessert die Genauigkeit, Linearität und Stabilität erheblich und macht sie für hochpräzise Anwendungen geeignet.

Zu den Hauptvorteilen von Hall-Effekt-Stromwandlern gehört die galvanische Trennung zwischen dem gemessenen Strom und dem Ausgangssignal, die elektrische Störungen verhindert und die Sicherheit des Bedieners gewährleistet. Sie verfügen außerdem über einen großen Messbereich von Milliampere bis zu Tausenden von Ampere und können sowohl Gleich- als auch Wechselströme sowie transiente Ströme messen. Darüber hinaus sind sie kompakt, leicht und haben einen geringen Stromverbrauch, wodurch sie sich leicht in verschiedene elektronische Systeme integrieren lassen.
