Was ist ein Hall-Stromsensor?

Ein Hall-Stromsensor ist ein unverzichtbares Gerät zur Messung von Wechselstrom (AC) oder Gleichstrom (DC) in verschiedenen elektrischen Systemen. Es basiert auf dem Hall-Effekt, einem physikalischen Phänomen, das 1879 von Edwin Hall entdeckt wurde.

Das Kernprinzip beruht auf einem Hall-Element, einem Halbleiterbauelement, das eine kleine Spannung erzeugt, wenn es einem Magnetfeld ausgesetzt wird. Wenn Strom durch einen Leiter fließt, erzeugt er ein kreisförmiges Magnetfeld um den Draht. Der Sensor positioniert dieses Hall-Element in der Nähe des Leiters, um dieses Magnetfeld zu erfassen. Die Stärke des Magnetfelds ist direkt proportional zur Stärke des durch den Leiter fließenden Stroms. Wenn sich der Strom ändert, ändert sich die magnetische Flussdichte, wodurch sich die Ausgangsspannung des Hall-Sensors entsprechend ändert.

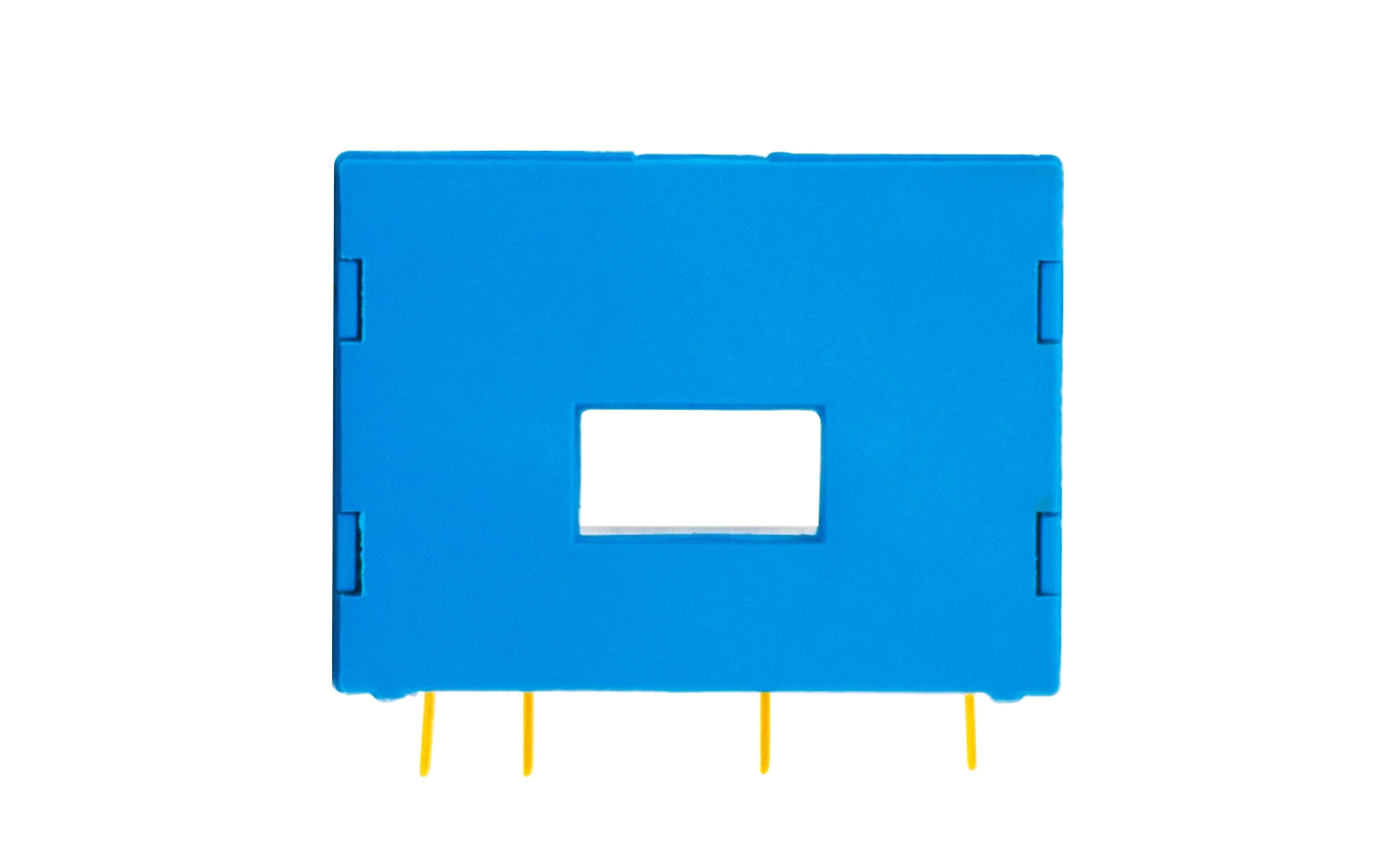

Ein typischer Hall-Stromsensor besteht aus mehreren Schlüsselteilen. Der erste ist der Leiter, durch den der gemessene Strom fließt. Das Hall-Element ist präzise platziert, um das vom Leiter erzeugte Magnetfeld zu erfassen. Mithilfe einer Verstärkerschaltung wird das schwache Spannungssignal des Hall-Elements auf einen nutzbaren Pegel angehoben. Einige Sensoren verfügen außerdem über eine Rückkopplungsspule und eine Kompensationsschaltung, um die Genauigkeit zu verbessern und Störungen zu reduzieren.

Es gibt zwei Haupttypen von Hall-Stromsensoren: Open-Loop- und Closed-Loop-Sensoren. Open-Loop-Sensoren sind einfach und kostengünstig. Sie messen direkt das Magnetfeld und wandeln es in eine Ausgangsspannung um. Ihre Genauigkeit ist jedoch relativ gering und sie können durch externe Magnetfelder beeinträchtigt werden. Closed-Loop-Sensoren, auch Nullflusssensoren genannt, verwenden eine Rückkopplungsspule, um ein Magnetfeld zu erzeugen, das das Feld aus dem gemessenen Strom aufhebt. Dadurch bleibt der Kern des Sensors in einem Zustand ohne magnetischen Fluss, was die Genauigkeit und Linearität erheblich verbessert. Sensoren mit geschlossenem Regelkreis sind teurer, werden jedoch häufig in Anwendungen eingesetzt, die eine hohe Präzision erfordern.

Hall-Stromsensoren finden vielfältige Anwendungen in zahlreichen Branchen. In der industriellen Automatisierung werden sie zur Stromüberwachung in Motoren, Stromrichtern und Steuerungssystemen eingesetzt. In erneuerbaren Energiesystemen wie Windkraftanlagen und Solarwechselrichtern helfen sie dabei, den Stromfluss zu messen und zu regulieren. In Elektrofahrzeugen und Hybridfahrzeugen spielen sie eine entscheidende Rolle in Batteriemanagementsystemen und Motorsteuerung. Sie werden auch häufig in Stromverteilungssystemen, Energiezählern und Luft- und Raumfahrtgeräten verwendet.

Einer der Hauptvorteile von Hall-Stromsensoren ist ihre elektrische Isolierung zwischen dem Messkreis und dem Erfassungskreis. Diese Isolierung sorgt für Sicherheit und verhindert Schäden am Sensor und an der Steuerschaltung durch hohe Spannungen. Sie verfügen außerdem über eine schnelle Reaktionszeit, sodass sie sich schnell ändernde Ströme messen können. Darüber hinaus sind sie kompakt, langlebig und einfach zu installieren.

Allerdings weisen Hall-Stromsensoren einige Einschränkungen auf. Sie reagieren empfindlich auf Temperaturänderungen, die die Leistung des Hall-Elements und der Verstärkerschaltung beeinträchtigen können. Auch externe magnetische Störungen können die Messgenauigkeit beeinträchtigen, insbesondere in Umgebungen mit mehreren stromführenden Leitern. Hochstromanwendungen erfordern möglicherweise größere Sensoren oder mehrere parallel geschaltete Sensoren.
